Questões de Conhecimentos Técnicos de um determinado Cargo/Área do ano 2016

Analise as afirmativas a seguir relacionadas aos sensores e medidores de temperatura e assinale com V as verdadeiras e com F as falsas.

( ) Utiliza-se um resistor de valor fixo em paralelo com o NTC para melhorar a linearidade do dispositivo; contudo, proporciona uma redução na sensibilidade.

 ( ) Os termopares do tipo J (ferro-constantan) têm uma faixa de medição maior do que a dos tipos E, K e T em ambientes oxidantes, utilizados principalmente em tratamentos térmicos.

( ) O pirômetro é um instrumento para medição de temperatura sem contato que intercepta e avalia a radiação emitida por determinada superfície.

( ) As termopilhas apresentam baixa sensibilidade e baixo ruído por utilizar materiais de baixo efeito termoelétrico, fornecendo uma tensão de saída proporcional à radiação incidente.

( ) A utilização da fibra óptica na medição de temperatura ocorre em função da variação de seu comprimento físico, dilatação, proporcional à variação da temperatura.

 Assinale a sequência CORRETA.

• A. F F V V V
• B. F V F V F
• C. V F V F F
• D. V V F F V

Minimize a função f (A, B, C, D) representada pelo mapa de Karnaugh a seguir.

A saída S dessa função é:

• A.
• B.
• C.
• D.

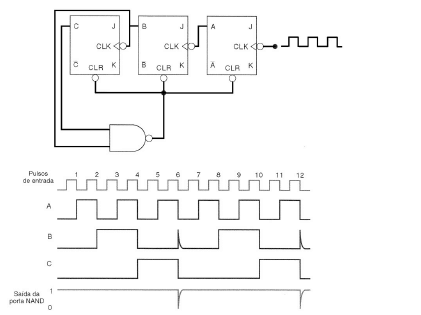

Analise o circuito a seguir, considerando que todas as entradas J e K estão em nível 1.

Com relação ao funcionamento desse circuito, é correto afirmar:

• A. A cada pulso de CLOCK, os flip-flop JK alternam, simultaneamente, sua saída na borda de subida do pulso de CLOCK.
• B. A saída B apresenta um glitch provocado pela ocorrência do estado “110”, produzindo um flash no LED ou display nela conectada.
• C. O contador vai ao estado temporário “000” permanecendo nessa condição durante dois ciclos completos do CLOCK.
• D. Um contador de módulo 6 é obtido pelo acionamento do CLEAR de um contador de módulo 8, quando a contagem atinge o número seis.

Analise as características apresentadas no quadro a seguir.

 • Resistência de entrada extremamente alta;

• Resistência de saída muito baixa;

• CMRR superior a 100 dB;

• Ganho de tensão em malha aberta alta;

• Tensão de offset de entrada muito baixa;

• Drift extremamente baixo.

Essas características são encontradas nos amplificadores:

• A. Buffer utilizando MOSFET.
• B. de corrente utilizando FET.
• C. de potência com BJT.
• D. operacionais de instrumentação.

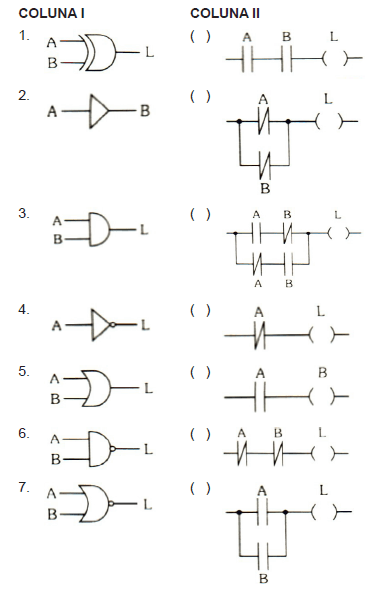

Numere a COLUNA II de acordo com a COLUNA I, associando cada uma das funções lógicas à sua correspondente na linguagem Ladder.

Assinale a sequência CORRETA.

• A. 1 5 3 6 4 2 7
• B. 3 6 1 4 2 7 5
• C. 5 2 7 3 1 4 6
• D. 7 1 5 2 6 3 4

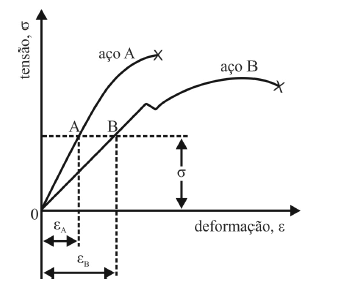

A figura seguinte mostra as curvas tensão-deformação dos aços A e B, obtidas em ensaios à tração com corpos de prova padronizados de geometrias idênticas.

Com base na figura e nas informações apresentadas, julgue os itens a seguir com relação às propriedades desses aços.

O aço B é mais dúctil e possui maior tenacidade que o aço A.

• C. Certo
• E. Errado

A respeito das ligas metálicas não ferrosas, julgue os itens subsecutivos. Mancais de deslizamento são comumente fabricados com bronze devido à alta resistência ao desgaste por fricção que esse metal apresenta.

• C. Certo
• E. Errado

A respeito das ligas metálicas não ferrosas, julgue os itens subsecutivos. A designação 2024 T-351 para uma liga de alumínio indica que ela pertence ao grupo dos duralumínios e que foi tratada termicamente.

• C. Certo
• E. Errado

A respeito das ligas metálicas não ferrosas, julgue os itens subsecutivos. De acordo com o sistema de classificação adotado pela ABNT, uma liga de alumínio designada como 1050 corresponde a um alumínio comercialmente puro, com 99,5% de pureza.

• C. Certo
• E. Errado

A respeito das ligas metálicas não ferrosas, julgue os itens subsecutivos. A adição de 1% de chumbo ao metal Muntz forma uma liga cobre-zinco chamada de latão do almirantado, que apresenta excelente resistência, ductilidade e resistência à corrosão, especialmente em água salgada.

• C. Certo
• E. Errado
