Questões de Conhecimentos Técnicos de um determinado Cargo/Área do ano 2016

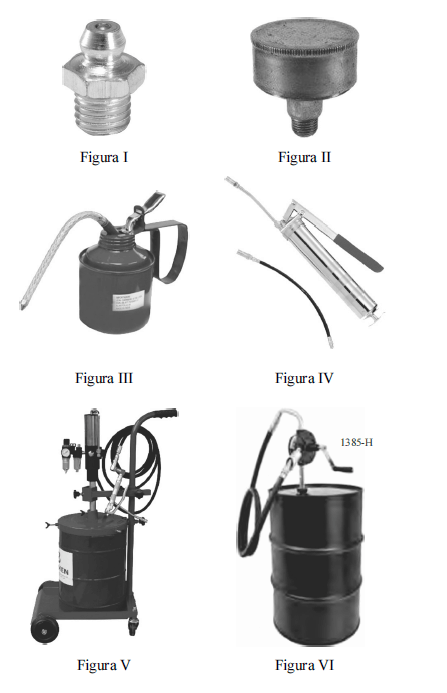

As figuras de I a VI a seguir mostram componentes e ferramentas empregados na prática de lubrificação.

A respeito das figuras mostradas, julgue os itens subsequentes.

As figuras V e VI mostram, respectivamente, uma dosadora manual de óleo lubrificante e uma bomba elétrica de graxa em tambor.

• C. Certo
• E. Errado

As figuras de I a VI a seguir mostram componentes e ferramentas empregados na prática de lubrificação.

A respeito das figuras mostradas, julgue os itens subsequentes.

A figura I mostra um copo Stauffer, e a figura II, um pino graxeiro, componentes que permitem introduzir óleo lubrificante nos pontos de máquinas e equipamentos que requerem lubrificação.

• C. Certo
• E. Errado

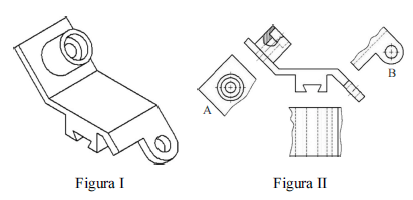

Para a fabricação de uma peça de ferro fundido, um cliente solicitou que todos os desenhos do projeto fossem feitos no primeiro diedro, de acordo com as normas da ABNT. O desenhista apresentou, então, os desenhos mostrados nas figuras I e II seguintes.

Com base nessas informações e nas figuras mostradas, julgue os itens subsequentes.

A hachura do corte mostrado na vista frontal está corretamente representada.

• C. Certo
• E. Errado

Para a fabricação de uma peça de ferro fundido, um cliente solicitou que todos os desenhos do projeto fossem feitos no primeiro diedro, de acordo com as normas da ABNT. O desenhista apresentou, então, os desenhos mostrados nas figuras I e II seguintes.

Com base nessas informações e nas figuras mostradas, julgue os itens subsequentes.

Considerando que a figura I mostre uma perspectiva isométrica, é correto afirmar que é de 120º a separação entre os eixos isométricos.

• C. Certo
• E. Errado

Para a fabricação de uma peça de ferro fundido, um cliente solicitou que todos os desenhos do projeto fossem feitos no primeiro diedro, de acordo com as normas da ABNT. O desenhista apresentou, então, os desenhos mostrados nas figuras I e II seguintes.

Com base nessas informações e nas figuras mostradas, julgue os itens subsequentes.

A vista indicada por A na figura II é uma vista auxiliar de simples rebatimento, que substitui a vista lateral.

• C. Certo
• E. Errado

Para a fabricação de uma peça de ferro fundido, um cliente solicitou que todos os desenhos do projeto fossem feitos no primeiro diedro, de acordo com as normas da ABNT. O desenhista apresentou, então, os desenhos mostrados nas figuras I e II seguintes.

Com base nessas informações e nas figuras mostradas, julgue os itens subsequentes.

Em conformidade com as normas da ABNT, a vista superior está interrompida, mostrando todos os detalhes em verdadeira grandeza para a caracterização do rasgo.

• C. Certo
• E. Errado

Para a fabricação de uma peça de ferro fundido, um cliente solicitou que todos os desenhos do projeto fossem feitos no primeiro diedro, de acordo com as normas da ABNT. O desenhista apresentou, então, os desenhos mostrados nas figuras I e II seguintes.

Com base nessas informações e nas figuras mostradas, julgue os itens subsequentes.

O rebatimento da vista indicada por B foi feito de acordo com as normas da ABNT para o primeiro diedro.

• C. Certo
• E. Errado

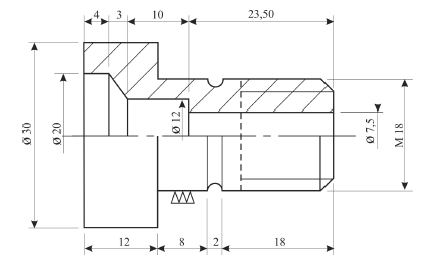

A figura seguinte mostra o desenho técnico, em escala 1:2, de uma peça torneada confeccionada em aço.

Considerando a figura mostrada e as informações a ela correspondentes, julgue os itens que se seguem.

Uma das superfícies da peça deverá ser retificada, e uma outra, rosqueada.

• C. Certo
• E. Errado

A figura seguinte mostra o desenho técnico, em escala 1:2, de uma peça torneada confeccionada em aço.

Considerando a figura mostrada e as informações a ela correspondentes, julgue os itens que se seguem.

O desenho mostra uma peça de secção transversal circular em corte parcial.

• C. Certo
• E. Errado

A figura seguinte mostra o desenho técnico, em escala 1:2, de uma peça torneada confeccionada em aço.

Considerando a figura mostrada e as informações a ela correspondentes, julgue os itens que se seguem.

A peça deverá ser fabricada com o dobro das dimensões indicadas pelas cotas.

• C. Certo
• E. Errado
