Questões sobre Área: Metalografia

A sequência correta e completa para obtenção de micrografia de uma peça metálica em microscópio ótico é:

• A. corte refrigerado, polimento fino, lixamento, ataque químico ou eletroquímico, observação e registro.
• B. corte refrigerado, lixamento, polimento fino, embutimento e ataque químico ou eletroquímico.
• C. lixamento, polimento fino, ataque químico ou ataque eletroquímico, observação e registro.
• D. corte a plasma, lixamento, ataque químico ou eletroquímico, observação e registro.
• E. corte refrigerado, lixamento, polimento fino, ataque químico ou eletroquímico, observação e registro.

A régua graduada é um importante instrumento de medição. Dois materiais adequados para confecção desse instrumento são:

• A. aço ao carbono e aço inoxidável.
• B. aço galvanizado e ferro fundido.
• C. aço ao carbono e madeira.
• D. acrílico e material cerâmico.
• E. aço galvanizado e latão.

Em um determinado paquímetro, a unidade de escala fixa é 1 mm e o número de divisões do nônio ou vernier é 50. A resolução deste paquímetro é:

• A. 0,1 mm
• B. 0,01 mm
• C. 0,001 mm
• D. 0,05 mm
• E. 0,02 mm

No diagrama Fe-Fe3C as soluções sólidas ricas em Fe são a austenita (γ), a ferrita delta (δ) e a ferrita alfa (α). A reação eutetoide deste diagrama pode ser escrita como:

• A. Líquido → γ + Fe₃C
• B. Líquido → α + Fe₃C
• C. γ → α + δ
• D. γ → α + Fe₃C
• E. Fe₃C → α + Grafita

Um aço ao carbono contendo 0,40%C recebeu um tratamento térmico em que foi resfriado bem lentamente a partir de um patamar de aquecimento no campo austenítico, cerca de 50oC acima da temperatura A3. Pode-se dizer que a microestrutura resultante é:

• A. 100% perlítica.
• B. 100% ferrítica.
• C. de ferrita primária e perlita, contendo 50,5% do constituinte eutetóide.
• D. de cementita primária e perlita, contendo 49,5% da fase pró-eutetóide.
• E. 100% martensítica.

O tratamento de esferoidização dos aços:

• A. dá origem à esferoidita, estrutura de carbonetos muito finos em matriz ferrítica.
• B. dá origem à bainita inferior, estrutura extremamente dúctil, usinável e conformável a frio.
• C. dá origem a uma estrutura de ferrita e perlita extremamente fina.
• D. funciona muito bem para aços de baixo carbono (<0,30%).
• E. dá origem a uma estrutura de carbonetos globulares grosseiros em matriz ferrítica dúctil.

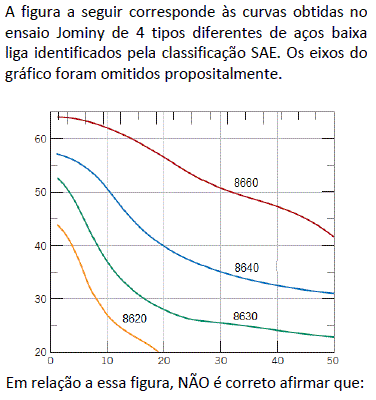

• A. o eixo das ordenadas corresponde à dureza.
• B. o aço SAE 8660 é o mais temperável dentre os 4 aços apresentados.
• C. o ensaio Jominy avalia a temperabilidade dos aços.
• D. o eixo das abcissas corresponde ao diâmetro da barra temperada durante o ensaio.
• E. o aço SAE 8620 possui o menor carbono equivalente dentre os analisados.

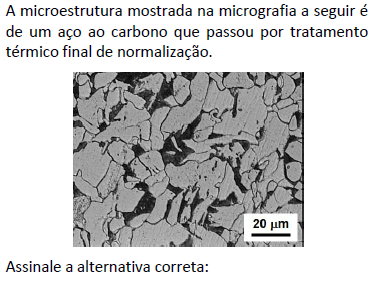

• A. o referido aço é do tipo eutetoide.
• B. a normalização provocou a transformação da austenita em bainita e martensita.
• C. na micrografia a região clara corresponde à ferrita primária e a região escura corresponde ao constituinte eutetoide.
• D. na micrografia a região escura corresponde à fase perlita.
• E. esta é a microestrutura que fornece a mais alta ductilidade neste tipo de aço.

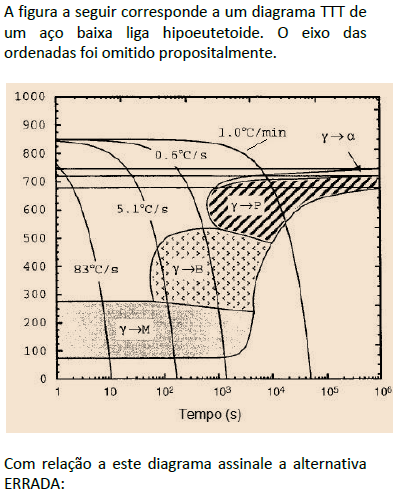

• A. O eixo das ordenadas corresponde à temperatura em ºC.
• B. A temperatura Mi do aço é cerca de 275ºC.
• C. O aço austenitizado e resfriado com taxa igual a 0,6ºC/s vai apresentar microestrutura de bainita e martensita.
• D. O aço austenitizado e resfriado com taxa igual a 90ºC/s vai apresentar estrutura martensítica.
• E. O aço austenitizado e resfriado com taxa igual a 1ºC/min apresenta estrutura 100% perlítica.

Com relação ao ensaio não destrutivo por líquidos penetrantes assinale a afirmativa correta:

• A. a sequencia correta de operações do ensaio é: limpeza, aplicação do líquido penetrante, remoção do excesso, aplicação do revelador, avaliação, limpeza final.
• B. podem ser detectadas descontinuidades superficiais e sub-superficiiais.
• C. não pode ser utilizado em materiais não ferrromagnéticos como o alumínio e o cobre.
• D. o líquido penetrante é uma solução coloidal de água e partículas magnéticas muito finas.
• E. o líquido penetrante deve ser não corrosivo, atóxico, incolor e inodoro.
