Questões sobre Área: Técnico Eletricista de Linhas de Transmissão

O Sistema Internacional de Unidades convencionou algumas grandezas físicas definidas como básicas. Apresenta apenas essas grandezas:

• A. ampere, segundo, volt.
• B. joule, mol, ampere.
• C. kelvin, mol, quilograma.
• D. metro, coulomb, candela.
• E. ohm, segundo, metro.

Segundo o Sistema Internacional de Unidades, a unidade derivada watt pode ser expressa utilizando outras unidades do Sistema Internacional ou utilizando unidades de base do Sistema Internacional. Apresenta a expressão para watt:

• A. J s
• B. j sec⁻¹
• C. J A
• D. m kg s⁻²
• E. m² kg s⁻³

A faixa de medição (range) de um amperímetro, cuja resistência interna é de 5,4 Ω, é de 0 a 10 mA. Acoplou-se a esse amperímetro uma resistência shunt de 0,6 Ω. Dessa forma, a nova faixa de medição será de

• A. 0 a 0,1 mA.
• B. 0 a 1 mA.
• C. 0 a 10 A.
• D. 0 a 1 A.
• E. 0 a 100 mA.

A figura abaixo exibe um multiteste digital típico, com destaque nas escalas e pontos de conexão.

Neste multiteste,

• A. diversas grandezas poderão ser medidas, caso as suas pontas de prova sejam conectadas entre 2 e 3.
• B. o fusível interno de proteção irá se romper, protegendo o multiteste, caso as suas pontas de prova sejam conectadas entre 1 e 3 para a medição de uma corrente de 100 A.
• C. estão disponíveis escalas específicas para CC e CA.
• D. o valor máximo de tensão DC que pode ser medido é de aproximadamente 750 V.
• E. o valor mínimo de resistência que pode ser medido é de 200

Considere a associação de indutâncias da figura abaixo.

 Para que resulte em uma indutância equivalente entre os postos A e B de valor igual a 20 mH, o valor de L é:

• A. 2 mH.
• B. 10 mH.
• C. 6 mH.
• D. 8 mH.
• E. 4 mH.

Considere o circuito abaixo.

Se R2 for inserido entre A e B, a leitura no amperímetro será de 12 A. Se R3 for inserido entre A e B, a leitura será de 15 A. Sabe-se que R2 é o dobro de R3. Sobre os valores dos resistores, é correto afirmar que

• A. R1 = 6
• B. R2 = 2
• C. R2 = R1.
• D. R3 = 4 .
• E. R1 = R3.

Um elétron, cuja carga é de 1,6 × 10⁻¹⁹ C, cruzou perpendicularmente certo campo magnético, à velocidade da luz. A intensidade do campo magnético foi medida, obtendo-se o valor de 4,16 × 1010 T. Apresenta com maior proximidade a força exercida sobre esse elétron é:

• A. 0,2 N.
• B. 0,001 N.
• C. 0,01 N.
• D. 2 N.
• E. 20 N.

Uma bobina possui 25 cm de comprimento e 100 espiras. É percorrida por uma corrente de 10 A. A intensidade do campo magnético nessa bobina, expresso em Ampère-espira por metro (Ae/m), é:

• A. 400.
• B. 4.
• C. 0,4.
• D. 40.
• E. 4000.

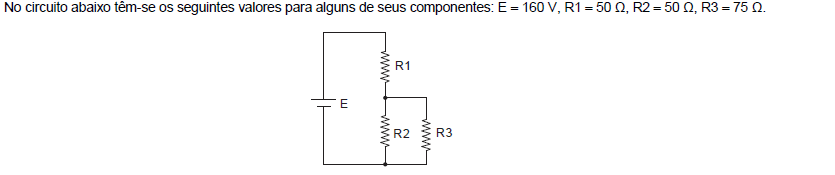

Sobre a potência dissipada nos resistores tem-se que a

• A. maior potência dissipada ocorre em R2.
• B. soma das potências dissipadas em R2 e R3 é 120 W.
• C. potência dissipada em R2 é o dobro da dissipada em R3.
• D. potência dissipada em R1 é igual à soma das potências dissipadas em R2 e R3.
• E. soma das potências dissipadas em todos os resistores é de 300 W.

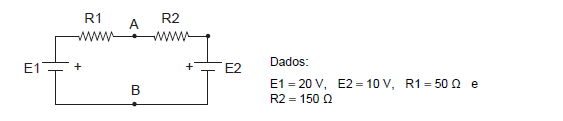

Considere o circuito abaixo.

A tensão Diferença De Potencial − DDP entre os pontos A e B é

• A. 12,5 V.
• B. 17,5 V.
• C. 15 V.
• D. 14 V.
• E. 18 V.
