Questões sobre Área: Telecomunicações

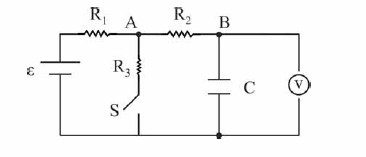

Considere que o circuito ilustrado seja constituído de três resistores R₁, R₂ e R₃, com resistências iguais a, respectivamente, 2 Ω, 4 Ω e 8 Ω, de uma fonte de força eletromotriz igual a 36 V, de um capacitor C com capacitância igual a 4 mF, de um voltímetro V e de uma chave S (liga-desliga). Tendo, ainda, em vista que todos os elementos desse circuito sejam ideais, julgue os itens subsecutivos.

No estado de equilíbrio, e com a chave S fechada, a corrente que fluirá no resistor de 2 Ω é menor que 3 A.

• C. Certo
• E. Errado

Julgue os itens subsequentes, relativos a eletromagnetismo. Considere que uma carga se desloca, a uma velocidade constante, na presença de um campo magnético uniforme cuja direção é perpendicular à direção de movimento da carga. Nessa situação, atuará sobre a carga uma força cuja direção é a mesma do vetor velocidade da carga, porém em sentido oposto.

• C. Certo
• E. Errado

Julgue os itens a seguir, acerca de diferentes esquemas de modulação analógica. O PLL (phase locked loop) é um circuito utilizado na demodulação de sinais AM.

• C. Certo
• E. Errado

Julgue os itens subsequentes, relativos a eletromagnetismo. Uma carga positiva e uma carga negativa se atraem com uma força cujo módulo é diretamente proporcional ao produto das cargas e inversamente proporcional ao quadrado da distância entre elas.

• C. Certo
• E. Errado

Julgue os itens a seguir, acerca de diferentes esquemas de modulação analógica. Para sintonizar uma estação com portadora de frequência em 68 MHz em um aparelho de TV com receptor super-heteródino que trabalhe com frequência intermediária igual a 4 MHz, deve-se utilizar um oscilador local com frequência igual a 72 MHz.

• C. Certo
• E. Errado

Julgue os itens subsequentes, relativos a eletromagnetismo. Uma carga positiva localizada no vácuo gera um potencial elétrico cujo valor é diretamente proporcional ao módulo da carga e inversamente proporcional ao quadrado da distância entre a carga e o ponto onde o potencial é medido. O potencial elétrico é uma grandeza vetorial cuja direção é radial à carga.

• C. Certo
• E. Errado

Julgue os itens a seguir, acerca de diferentes esquemas de modulação analógica. A banda ocupada por um sinal modulado em frequência (FM) é variável conforme seu índice de modulação; assim, quanto maior for a banda, melhor será a qualidade do sinal na presença de ruído.

• C. Certo
• E. Errado

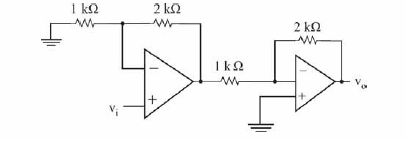

A figura acima ilustra um circuito amplificador de tensão, com entrada vi e saída vo. Considerando que todos os componentes utilizados no circuito sejam ideais e que os amplificadores operacionais estejam sempre fora da região de saturação, julgue os itens que se seguem.

Se a tensão v_i for positiva, então o sinal da tensão v_o será negativo.

• C. Certo
• E. Errado

Julgue os itens a seguir, acerca de diferentes esquemas de modulação analógica. Um sinal modulado em amplitude (AM) com portadora suprimida (SC – suppressed carrier) apresenta, como importante vantagem, a possibilidade de um receptor simples por detecção por envoltória.

• C. Certo
• E. Errado

A figura acima ilustra um circuito amplificador de tensão, com entrada vi e saída vo. Considerando que todos os componentes utilizados no circuito sejam ideais e que os amplificadores operacionais estejam sempre fora da região de saturação, julgue os itens que se seguem.

O módulo do ganho total do amplificador é igual a 6.

• C. Certo
• E. Errado
