Questões sobre Calibração

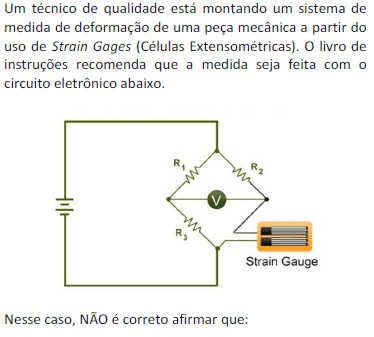

• A. Em geral escolhem-se os valores dos resistores R1, R2, R3 de tal forma que ocorre um equilíbrio na ponte de Wheatstone para o caso de o Strain Gauge estar na posição de relaxação.
• B. Em geral alimenta-se a ponte de Whatstone com tensão alternada.
• C. Pode-se fazer uma calibração associando uma tensão medida para uma dada deformação da peça que aloja o Strain Gauge.
• D. Há Strain Gauges para medidas lineares e Strain Gauges para medidas angulares.
• E. Há agrupamentos de Strain Gauges em forma de roseta, para medição de deformação em várias direções.

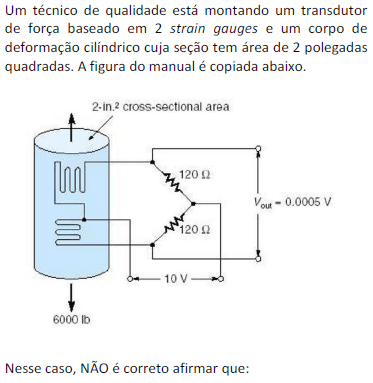

• A. se o corpo de deformação for de um material demasiado duro em relação à força aplicada, a deformação será mínima e o sinal gerado muito pequeno, prejudicando a medição.
• B. se o corpo de deformação for de um material demasiado mole em relação à força aplicada, a deformação será maior que o limite seguro e poderá ocorrer deformação permanente do corpo de deformação e/ou dano aos strain gauges.
• C. tipicamente, quando não há carga sobre o corpo de deformação, a ponte de Wheatstone fica equilibrada e a tensão de saída é zero.
• D. a leitura da tensão de saída somente pode ser feita por voltímetro digital.
• E. para se garantir boa medida, é preciso que se assegure que o corpo de deformação tem suas características elásticas originais sempre preservadas.

Um técnico de qualidade está estudando sinais analógicos e digitais, para fazer medições num laboratório. Em relação ao tema, NÃO é correto afirmar que se um sinal analógico tem range de:

• A. 0V a 10V e é amostrado com um conversor AD de 10 bits, o valor do bit menos significativo é de aproximadamente 10mV.
• B. -10V a 10V e é amostrado com um conversor AD de 11 bits, o valor do bit menos significativo é de aproximadamente 1mV.
• C. 0V a 10V e é amostrado com um conversor AD de 12 bits, o valor do bit menos significativo é de aproximadamente 2.5mV.
• D. -10V a 10V e é amostrado com um conversor AD de 13 bits, o valor do bit menos significativo é de aproximadamente 2.5 mV.
• E. 0V a 10V e é amostrado com um conversor AD de 8 bits, o valor do bit menos significativo é de aproximadamente 40 mV.

Um técnico de qualidade está estudando sinais analógicos e digitais, para fazer medições num laboratório. Nesse caso, NÃO é correto afirmar que:

• A. para que se garanta amostragem digital de um sinal analógico sem ocorrência de alias, é preciso que a frequência de amostragem seja maior que o dobro da maior frequência presente no sinal analógico.
• B. caso o sinal analógico tenha sido amostrado com alias, surge uma indevida componente de baixa frequência no sinal digitalizado que é indistinguível de uma componente de mesma frequência do sinal analógico original.
• C. caso o sinal analógico tenha sido amostrado sem alias, pode-se fazer processamento digital e determinar as componentes de frequência do sinal analógico.
• D. caso a frequência de amostragem seja várias ordens de grandeza maior que a maior frequência do sinal analógico, o cálculo da variação do sinal analógico pode ficar mal condicionado.
• E. somente ocorre alias com amostragens feitas com conversores AD de baixa precisão (8 bits ou menos), pois o efeito de precisão aumentada compensa e anula o alias.

Um técnico de qualidade está escrevendo os requisitos de um sistema de informação para registrar medidas de um laboratório. Nesse caso, NÃO é correto afirmar que:

• A. o sistema deve registrar o número de cilindros do disco rígido do computador servidor onde está instalado, de forma que no caso de esse número não corresponder ao que pode ser verificado pelo software, o sistema não funciona.
• B. o sistema deve permitir que as informações possam ser recuperadas quando requerido.
• C. a data-hora da medição deve ser associada a cada medida.
• D. a identificação do aparelho medidor deve ser associado a cada medida.
• E. deve haver uma opção que produza relatórios com os dados do sistema, que possam ser visualizados em tela de computador e opcionalmente impressos.

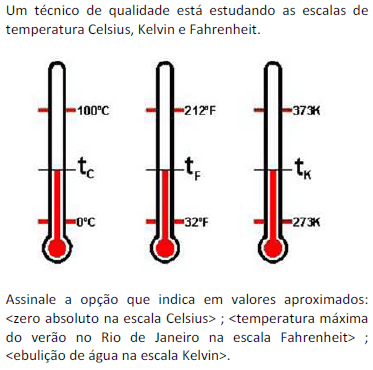

• A.
• B.
• C.
• D.
• E.

Um técnico de qualidade está estudando a terminologia da Rede Brasileira de Calibração.

Em relação ao tema, NÃO é correto afirmar que:

• A. A “metrologia legal” é responsável pelos sistemas de medição utilizados nas transações comerciais e pelos sistemas relacionados às áreas de saúde, segurança e meio ambiente.
• B. A “metrologia estruturada” é responsável pela medição de grandezas ambientais de forma a produzir estruturas que correspondem ao modelo de dados proposto.
• C. Diz-se que uma medida é “exata”, se o valor medido é o mais próximo possível do valor verdadeiro.
• D. A “metrologia científica” é responsável pelos padrões de medição internacionais e nacionais, dos instrumentos laboratoriais e das pesquisas e metodologias científicas relacionadas ao mais alto nível de qualidade metrológica.
• E. Diz-se que uma medida é “reprodutiva”, se há com pouca ou nenhuma diferença entre medições realizadas sob condições diferentes.

Um técnico de qualidade está estudando as normas para permitir que o laboratório onde trabalha entre na “Rede Brasileira de Calibração - RBC”. O laboratório é especializado em medidas de fluidos. Se conseguir, o laboratório poderá emitir “certificado de calibração” para equipamentos medidores.

Em relação ao tema, NÃO é correto afirmar que:

• A. Para um laboratório receber credenciamento para permitir emissão de certificado de calibração, é preciso que se obtenha concessão especial do partido político que está no poder.
• B. Para um laboratório receber credenciamento para permitir emissão de certificado de calibração, é preciso que prove que é capaz de seguir rigorosamente os itens que constam no procedimento de calibração do medidor em questão, aprovado por órgão superior - em geral INMETRO.
• C. Para um medidor obter certificado de calibração, é preciso que execute medidas em experimentos de teste e indique valores corretos, dentro da faixa de erro indicadas na especificação do medidor.
• D. Para um laboratório receber credenciamento para permitir emissão de certificado de calibração, é preciso que se prove que o teste será feito sempre da mesma forma, independentemente da pessoa que executará os testes.
• E. Para um medidor obter certificado de calibração, é preciso que execute medidas em experimentos de teste com desempenho dentro do esperado, e que essas medidas sejam executadas explorando os extremos de condições de operação do medidor (e.g. pressão, temperatura).

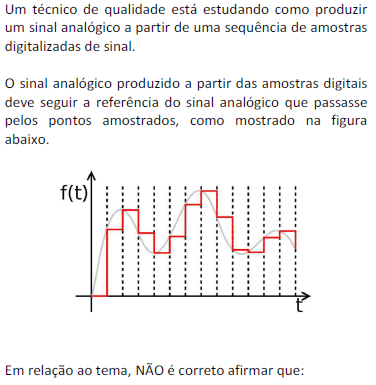

• A. A precisão com que se vai produzir a tensão analógica é propriedade do conversor DA utilizado.
• B. A faixa dinâmica (valor máximo e valor mínimo de tensão) com que se vai produzir a tensão analógica é propriedade do conversor DA utilizado.
• C. O slew rate (taxa máxima de variação de tensão) com que se vai produzir a tensão analógica é propriedade do conversor DA utilizado.
• D. Para que se produza o sinal como mostrado na figura, com valores constantes entre as amostras, é preciso que se use um circuito “zero order hold” na saída do conversor DA.
• E. Para que se produza o sinal como mostrado na figura, com valores constantes entre as amostras, é preciso que se use um “conversor DA por partes”.

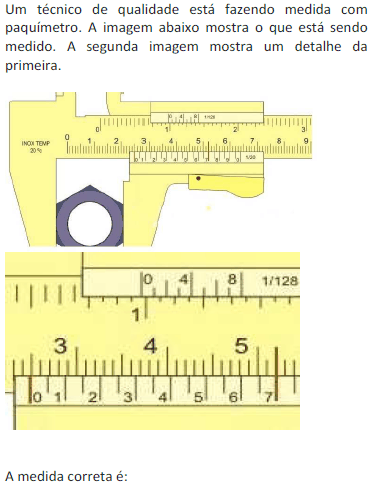

• A. 24,7 mm
• B. 24,8 mm
• C. 24,9 mm
• D. 25,0 mm
• E. 5,2 mm
