Questões sobre Conservação e Manutenção Geral

A respeito de sistemas de proteção contra descargas atmosféricas (pára-raios), julgue os itens a seguir.

A seção dos condutores de descida de um pára-raios independe do tipo de material condutor utilizado.

• C. Certo
• E. Errado

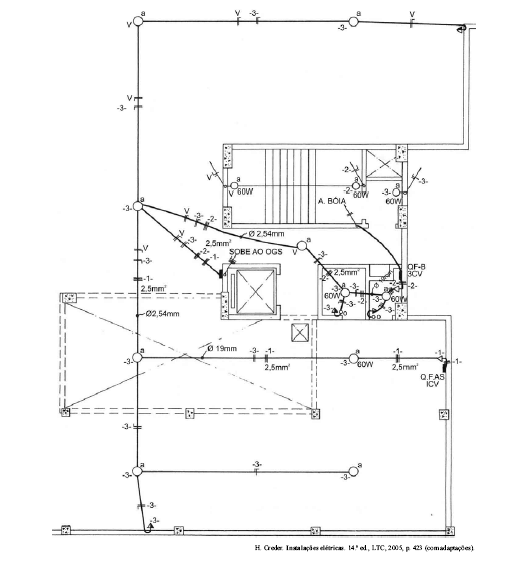

A figura abaixo mostra a planta baixa de parte de uma instalação elétrica predial na qual podem ser observados diversos circuitos relativos a iluminação e a tomadas. A simbologia adotada na planta segue a convencionada pela norma vigente para instalações elétricas em baixa tensão.

Com base nas informações disponíveis na figura, julgue os itens de 106 a 113.

Na instalação elétrica mostrada na planta, o número de tomadas médias é inferior ao de tomadas baixas.

• C. Certo
• E. Errado

A figura abaixo mostra a planta baixa de parte de uma instalação elétrica predial na qual podem ser observados diversos circuitos relativos a iluminação e a tomadas. A simbologia adotada na planta segue a convencionada pela norma vigente para instalações elétricas em baixa tensão.

Com base nas informações disponíveis na figura, julgue os itens de 106 a 113.

O circuito 3 na planta baixa atende a vários pontos de luz.

• C. Certo
• E. Errado

A figura abaixo mostra a planta baixa de parte de uma instalação elétrica predial na qual podem ser observados diversos circuitos relativos a iluminação e a tomadas. A simbologia adotada na planta segue a convencionada pela norma vigente para instalações elétricas em baixa tensão.

Com base nas informações disponíveis na figura, julgue os itens de 106 a 113.

No ambiente ilustrado na planta, são mostrados três circuitos: 1, 2 e 3.

• C. Certo
• E. Errado

A figura abaixo mostra a planta baixa de parte de uma instalação elétrica predial na qual podem ser observados diversos circuitos relativos a iluminação e a tomadas. A simbologia adotada na planta segue a convencionada pela norma vigente para instalações elétricas em baixa tensão.

Com base nas informações disponíveis na figura, julgue os itens de 106 a 113.

Na planta baixa, há indicação de eletroduto com diâmetro igual a 19 mm.

• C. Certo
• E. Errado

A figura abaixo mostra a planta baixa de parte de uma instalação elétrica predial na qual podem ser observados diversos circuitos relativos a iluminação e a tomadas. A simbologia adotada na planta segue a convencionada pela norma vigente para instalações elétricas em baixa tensão.

Com base nas informações disponíveis na figura, julgue os itens de 106 a 113.

Há três pontos de luz comandados por interruptor three-way, ou paralelo, na instalação.

• C. Certo
• E. Errado

A figura abaixo mostra a planta baixa de parte de uma instalação elétrica predial na qual podem ser observados diversos circuitos relativos a iluminação e a tomadas. A simbologia adotada na planta segue a convencionada pela norma vigente para instalações elétricas em baixa tensão.

Com base nas informações disponíveis na figura, julgue os itens de 106 a 113.

Na instalação elétrica mostrada, há eletrodutos embutidos somente no teto e na parede.

• C. Certo
• E. Errado

A figura abaixo mostra a planta baixa de parte de uma instalação elétrica predial na qual podem ser observados diversos circuitos relativos a iluminação e a tomadas. A simbologia adotada na planta segue a convencionada pela norma vigente para instalações elétricas em baixa tensão.

Com base nas informações disponíveis na figura, julgue os itens de 106 a 113.

O automático de bóia fica no ambiente indicado pela planta baixa.

• C. Certo
• E. Errado

A figura abaixo mostra a planta baixa de parte de uma instalação elétrica predial na qual podem ser observados diversos circuitos relativos a iluminação e a tomadas. A simbologia adotada na planta segue a convencionada pela norma vigente para instalações elétricas em baixa tensão.

Com base nas informações disponíveis na figura, julgue os itens de 106 a 113.

Excetuando-se a alimentação que atende o quadro de força, todos os demais condutores indicados na planta baixa têm seção ou de 2,5 mm ² ou de 4 mm ²

• C. Certo
• E. Errado

Em geral, as concessionárias de serviço de eletricidade estabelecem limites de carga dentro dos quais os consumidores podem ser atendidos em tensão secundária de distribuição ou baixa tensão. Extrapolados esses limites, é necessário construir uma subestação abaixadora para suprir esses consumidores. Com relação a esse assunto, julgue os itens de 114 a 117.

Um nível de tensão primária de distribuição muito comum no Brasil é o de 13,8 kV.

• C. Certo
• E. Errado
