Questões sobre Edificações

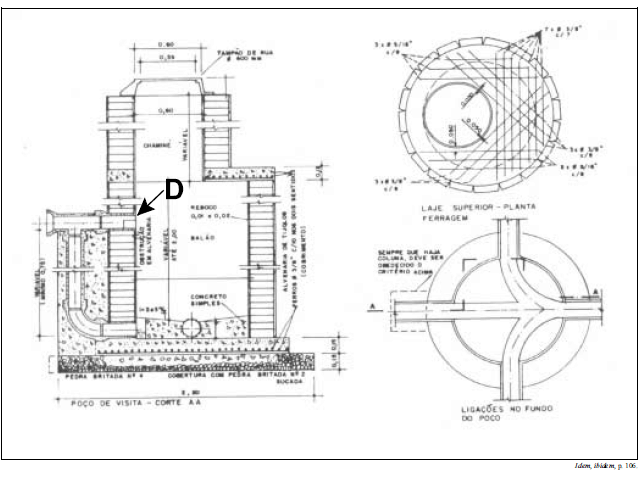

Com base na figura acima — que mostra o detalhamento de um poço de visita em alvenaria, com tubo de queda — julgue os itens a seguir.

A letra D indica a descarga do tubo de queda.

• C. Certo
• E. Errado

Com base na figura acima — que mostra o detalhamento de um poço de visita em alvenaria, com tubo de queda — julgue os itens a seguir.

A figura é uma perspectiva isométrica.

• C. Certo
• E. Errado

As escalas usualmente empregadas em cortes transversal e longitudinal são:

• A. 1:1000 e 1:1250;
• B. 1:750 e 1:1000;
• C. 1:200 e 1:250;
• D. 1:50 e 1:100;
• E. 1:20 e 1:25.

Na representação gráfica de arquitetura, traço e dois pontos, representam as linhas de:

• A. contorno;
• B. internas;
• C. projeção;
• D. eixo ou coordenadas;
• E. cotas.

A representação gráfica de planos internos ou de elementos da edificação denomina-se:

• A. detalhe;
• B. elevação;
• C. fachada;
• D. cobertura;
• E. corte.

O formato de papel da série A, com dimensões 210x297 mm, é o:

• A. A0;
• B. A1;
• C. A2;
• D. A3;
• E. A4

O ângulo formado entre os eixos axonométricos da perspectiva isométrica, mede:

• A. 180º;
• B. 150º;
• C. 120º;
• D. 90º;
• E. 90º;

O limite entre o terreno e a via pública é a linha de:

• A. recuo;
• B. afastamento;
• C. divisa;
• D. alinhamento;
• E. lote.

Na instalação hidráulica, o choque violento produzido sobre as paredes da tubulação quando o escoamento da água é interrompido bruscamente, denomina-se:

• A.

  golpe de aríete;

• B.

  perda de carga;

• C.

  pressão máxima;

• D.

  pressão mínima;

• E.

  vazão mínima

A pressão mínima de serviço, para que as peças de utilização de uma instalação hidráulica tenham funcionamento perfeito, deve estar entre:

• A.

  5 KPa e 10 KPa;

• B.

  5 KPa e 20 KPa;

• C.

  10 KPa e 20 KPa;

• D.

  20 KPa e 30 KPa

• E.

  30 KPa e 40 KPa.
