Questões sobre Edificações

Com relação à simbologia que deve ser utilizada na elaboração de projetos de instalações prediais, julgue os itens subsequentes.

O desenho apresentado abaixo é a correta representação de um extintor de incêndio de pó químico.

• C. Certo
• E. Errado

Um bloco de concreto será construído sobre terreno com tensão admissível de 3 kgf/cm², e deverá suportar uma carga de 24 300 kgf, proveniente de pilar de dimensões 20 x 20 cm de dimensão. Utilizando-se da expressão H=0,85*(B–b), o comprimento dos lados e a altura da base do bloco, medidos em cm, serão, aproximada e respectivamente:

• A.

  80 e 40.

• B.

  90 e 60.

• C.

  100 e 70.

• D.

  110 e 80.

• E.

  120 e 90.

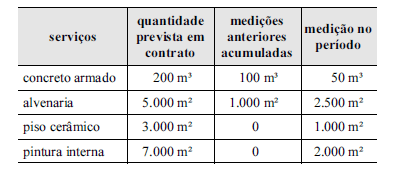

A partir da tabela acima, que representa um boletim de medição de uma obra, julgue os itens subsequentes.

De acordo com a situação de medição mostrada na tabela em apreço, não há como identificar qual serviço terminará primeiro.

• C. Certo
• E. Errado

Leia as definições de fundações diretas superficiais ou rasas.

I. Tipo de fundação em que a distribuição de carga para o terreno é considerada aproximadamente pontual, ou seja, onde houver pilar existirá um elemento de distribuição da carga do pilar para o solo.

II. Tipo de fundação que apresenta uma distribuição de carga para o terreno tipicamente linear, por exemplo, uma parede que se apoia sobre esse tipo de fundação, sendo este o elemento que transmite a carga para o solo ao longo de todo o seu comprimento.

III. Tipo de fundação que é constituída por um único elemento que distribui toda a carga da edificação para o terreno, constituindo-se em uma distribuição de carga tipicamente superficial. Essa fundação é praticamente uma laje de concreto armado, que distribui a carga total da edificação uniformemente pela área de contato.

Essas definições são denominadas, respectivamente:

• A.

  baldrame, radier e bloco.

• B.

  baldrame, bloco e radier.

• C.

  bloco, baldrame e radier.

• D.

  bloco, radier e baldrame.

• E.

  radier, baldrame e bloco.

A partir da tabela acima, que representa um boletim de medição de uma obra, julgue os itens subsequentes.

Nenhum quantitativo dos serviços relacionados extrapolou as quantidades contratadas.

• C. Certo
• E. Errado

Leia as afirmações sobre estruturas planas - vigas.

I. Estruturas que não são estáveis, não possuem equilíbrio estático, tendo por isso algum movimento (grau de liberdade) não restringido.

II. Estruturas que têm o número de reações estritamente necessário para impedir qualquer movimento. As reações estão eficazmente dispostas de forma a restringir os possíveis movimentos da estrutura.

III. Estruturas que têm um número de reações superior ao estritamente necessário para impedir qualquer movimento. Verifica-se, então, a possibilidade de, ao serem criteriosamente retiradas determinadas reações, essas estruturas continuarem a não apresentar movimento e serem, portanto, estáveis.

Essas definições referem-se, respectivamente, a vigas

• A.

  hipostáticas, hiperestáticas e isostáticas.

• B.

  hipostáticas, isostáticas e hiperestáticas.

• C.

  hiperestáticas, hipostáticas e isostáticas.

• D.

  isostáticas, hipostáticas e hiperestáticas.

• E.

  isostáticas, hiperestáticas e hipostáticas.

A partir da tabela acima, que representa um boletim de medição de uma obra, julgue os itens subsequentes.

As informações da tabela em apreço são suficientes para se concluir que os serviços de execução de piso cerâmico e pintura interna estão atrasados.

• C. Certo
• E. Errado

Para chapiscar um dos lados de uma alvenaria com 240 metros lineares por 2,5 de altura, utilizou-se uma argamassa misturada na proporção de 1 saco de cimento para 10 latas de areia, com rendimento de 60 m² por saco de cimento. A quantidade de areia, em m³, admitindo que um m³ de areia corresponde a 50 latas, será de

• A.

  1,0.

• B.

  1,5.

• C.

  2,0.

• D.

  2,5.

• E.

  3,0.

A partir da tabela acima, que representa um boletim de medição de uma obra, julgue os itens subsequentes.

O fiscal da obra em questão deve atentar para a qualidade do trabalho realizado, pois, após a conclusão do processo de medição, a contratada estará isenta de responsabilidade por falhas de execução dos serviços já aceitos.

• C. Certo
• E. Errado

Uma determinada argamassa de revestimento consome 150 kg de cimento por m³ de argamassa e será utilizada para revestir dois ambientes com espessura média do revestimento de 2 cm, sendo um com dimensões de 5 m x 8 m e 3 m de altura, e o outro com 6 m x 6 m e 3 m de altura. Considerando paredes e teto sem descontar os vãos, a quantidade de cimento, em kg, consumida para esse serviço será de, aproximadamente,

• A.

  200.

• B.

  260.

• C.

  400.

• D.

  450.

• E.

  680.
