Questões sobre Elétrica / Eletrônica

Em circuitos de fontes de alimentação é comum a utilização de um circuito integrado linear que opera como regulador de tensão de 5 V. Um tipo desse circuito integrado é o

• A. 1N 4004.
• B. LM 555.
• C. 2N 3055.
• D. BC 547.
• E. LM 7805.

Em uma instalação elétrica, para identificar uma fase ou um ponto energizado com o potencial da rede, pode-se utilizar

• A. um cossinete.
• B. uma lâmpada teste néon.
• C. um ignitor.
• D. um starter.
• E. um condulete.

Quando se adota o método de partida com chave estrelatriângulo para motor trifásico, o objetivo é

• A. reduzir o torque de partida.
• B. aumentar a corrente de partida.
• C. reduzir a corrente de partida.
• D. aumentar o torque de partida.
• E. acelerar a rotação rapidamente após a partida.

Ao medir com um wattímetro a potência consumida por um motor monofásico, o valor medido representa

• A. o fator de demanda.
• B. a potência reativa, em volt-ampère reativo.
• C. a potência aparente, em volt-ampère.
• D. o fator de potência.
• E. a potência ativa, em watt.

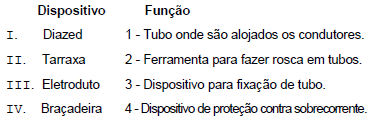

Associe as colunas: Dispositivo Função

• A.



• B.



• C.



• D.



• E.



A necessidade de correção do fator de potência de uma instalação elétrica por meio de um banco de capacitores se justifica principalmente devido a uma carga instalada

• A. de natureza resistiva.
• B. de natureza capacitiva.
• C. de natureza indutiva.
• D. maior do que 75 kW.
• E. menor do que 50 kW.

Acerca dos circuitos resistivos alimentados por corrente contínua, julgue os itens subseqüentes.

O ohmímetro é um instrumento de medição que permite medir resistência elétrica.

• C. Certo
• E. Errado

As tensões utilizadas em circuitos eletrônicos geralmente são inferiores à tensão da rede elétrica. Por essa razão, transformadores são utilizados para reduzir o valor da tensão da rede elétrica para níveis adequados aos desses circuitos. Considerando esse assunto, julgue os itens que se seguem.

A tensão é transformada na razão inversa do número de espiras do transformador, isto é, o lado que tiver maior número de espiras será o lado de menor tensão.

• C. Certo
• E. Errado

As tensões utilizadas em circuitos eletrônicos geralmente são inferiores à tensão da rede elétrica. Por essa razão, transformadores são utilizados para reduzir o valor da tensão da rede elétrica para níveis adequados aos desses circuitos. Considerando esse assunto, julgue os itens que se seguem.

No transformador, a transferência de energia elétrica de um enrolamento para o outro ocorre devido ao acoplamento magnético.

• C. Certo
• E. Errado

Um consumidor comercial tem como modalidade tarifária a horossazonal azul. Sua curva de carga apresenta, na primeira hora do horário de ponta (HP), uma demanda menor do que a do horário fora de ponta (HFP) e três vezes maior que o restante do horário de ponta. Sabe-se que a demanda contratada no HP está bem dimensionada, e que o término do expediente desse consumidor se dá, exatamente, ao final da primeira hora do HP. Para diminuir os custos com a demanda, deve-se:

I - recontratar a demanda, junto à concessionária, para um valor menor;

II - adiantar o período de expediente em uma hora;

III - adiantar o horário de expediente e diminuir a demanda contratada para um valor menor.

 É(São) correto(s) o(s) item(ns):

• A. I, apenas
• B. II, apenas
• C. III, apenas
• D. I e II, apenas
• E. II e III, apenas
