Questões sobre Elétrica / Eletrônica

O transformador de potencial (TP) é usado para reduzir a tensão do circuito primário para níveis compatíveis com a tensão limite dos instrumentos de medição e proteção.

Uma de suas características é o Fator de Correção de Relação (FCR), que é utilizado para corrigir o erro entre o valor real e o nominal da tensão primária. Qual é o valor percentual aproximado do FCR de um TP cujos valores nominais de tensão são 13.800 V para o primário e 115 V para o secundário, e cuja tensão real no secundário é 110 V, para uma tensão real de 13.420 V no primário?

• A. 107,5%
• B. 101,7%
• C. 98,4%
• D. 93,0%

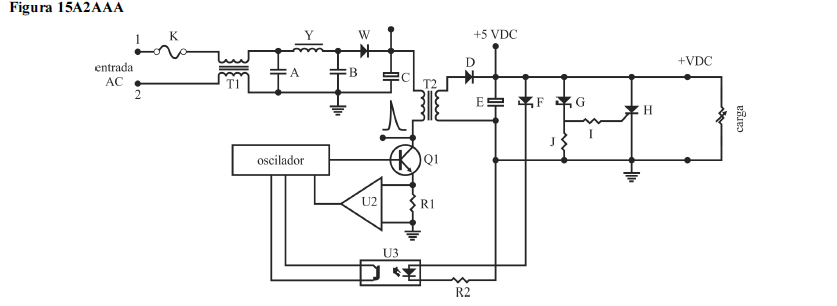

Acerca da fonte chaveada apresentada no circuito da figura 15A2AAA e de seus componentes eletrônicos, julgue os itens a seguir.

Os capacitores A e B são eletrolíticos, ou seja, não dependem de polarização para funcionarem corretamente.

• C. Certo
• E. Errado

Acerca da fonte chaveada apresentada no circuito da figura 15A2AAA e de seus componentes eletrônicos, julgue os itens a seguir.

O circuito entre os transformadores T1 e T2 exerce a função de retificador.

• C. Certo
• E. Errado

Acerca da fonte chaveada apresentada no circuito da figura 15A2AAA e de seus componentes eletrônicos, julgue os itens a seguir.

A fonte apresentada no circuito pode ser dividida em três grandes estágios: primário, secundário e circuito de controle.

• C. Certo
• E. Errado

Acerca da fonte chaveada apresentada no circuito da figura 15A2AAA e de seus componentes eletrônicos, julgue os itens a seguir.

O componente U3 é um acoplador óptico que tem, entre outras, a vantagem de isolar eletricamente a entrada e a saída do circuito em apreço.

• C. Certo
• E. Errado

Acerca da fonte chaveada apresentada no circuito da figura 15A2AAA e de seus componentes eletrônicos, julgue os itens a seguir.

O componente identificado pela letra K corresponde a uma chave estática.

• C. Certo
• E. Errado

Acerca da fonte chaveada apresentada no circuito da figura 15A2AAA e de seus componentes eletrônicos, julgue os itens a seguir.

O transformador T1 possui a função de filtro na fonte chaveada.

• C. Certo
• E. Errado

Em relação aos dispositivos semicondutores presentes no circuito da figura 15A2AAA, julgue os itens subsequentes.

O diodo identificado pela letra F só conduz tensão quando está diretamente polarizado.

• C. Certo
• E. Errado

Em relação aos dispositivos semicondutores presentes no circuito da figura 15A2AAA, julgue os itens subsequentes.

A frequência dos pulsos na entrada do elemento chaveador da fonte determinará o nível de tensão na saída da fonte.

• C. Certo
• E. Errado

Em relação aos dispositivos semicondutores presentes no circuito da figura 15A2AAA, julgue os itens subsequentes.

A tecnologia MOS, por sua maior resistência à eletrostática, é indicada na utilização em fontes chaveadas, como a da figura em apreço.

• C. Certo
• E. Errado
