Preencha a lacuna do texto a seguir com a alternativa correta. Para os tubos de aço-carbono, não se recomendam aplicações que trabalham permanentemente a mais de ________, embora possam ser admitidas temperaturas eventuais nesse valor, desde que sejam de curta duração e não coincidentes com grandes esforços mecânicos.

• A. 80ºC
• B. 100ºC
• C. 67ºC
• D. 450ºC

A curva característica de um diodo relaciona a tensão aplicada (U) às extremidades do diodo com a corrente elétrica (I) que o atravessa. O gráfico que melhor representa essa relação é:

• A.
• B.
• C.
• D.
• E.

Os tubos são fabricados com diversos tipos de elementos. Por exemplo, para conferir melhor resistência à fluência do aço, o que contribui para aumentar a resistência à corrosão alveolar, adicionase:

• A. Molibdênio
• B. Manganês
• C. Estanho
• D. Ferro vermicular

Mostra-se, a seguir, a tabela verdade de uma porta lógica, onde “A” e “B” indicam as entradas e “S” indica a saída.

Essa porta lógica é do tipo:

• A. OR.
• B. AND.
• C. NOR.
• D. NAND.
• E. XOR.

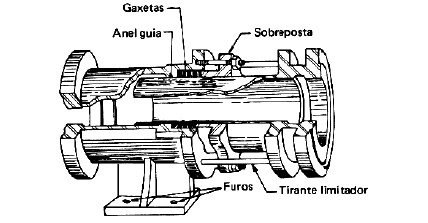

Assinale a alternativa que completa corretamente a lacuna.____________ são tipos de juntas que consistem basicamente em dois pedaços de tubo concêntricos, que deslizam um sobre o outro, cada um ligado a um dos extremos da junta (Ver figura a seguir). Possuem uma caixa de gaxeta convencional, com sobreposta e parafusos de aperto, para conseguir a vedação entre o tubo externo e o tubo interno.

Assinale a alternativa correta.

• A. Juntas radiais de contato
• B. Juntas de telescópio
• C. Juntas de expansão de fole
• D. Juntas axiais de ligação

Observe as características abaixo, que podem ou não ser encontradas em um retificador monofásico AC/DC.

I Os elementos retificadores são somente diodos

II A amplitude da tensão de saída DC é determinada pela amplitude da tensão de alimentação AC

III O ângulo de disparo pode ser ajustado

Um retificador monofásico do tipo controlado apresenta a(s) característica(s):

• A. I, somente.
• B. II, somente.
• C. III, somente.
• D. I e II, somente.
• E. I e III, somente.

Considere os seguintes dados: tubulação galvanizada de 6” classe pesada. Velocidade do fluido, 2 m/s. Diâmetro interno do tubo, 155 mm. A vazão que esse sistema suporta é de:

• A. 136 m³/h
• B. 314 m³/h
• C. 88 m³/h
• D. 48 m³/h

Em um circuito monofásico em que uma carga é alimentada por uma tensão eficaz de valor 110 V, a corrente eficaz da carga está atrasada em relação à tensão de alimentação e é igual a 10 A. O fator de potência é de aproximadamente 0,72. Nesse caso, na transferência de energia entre rede e carga, ao se elevar o fator de potência a 0,8,

• A. deve-se procurar fazer a correção de tal modo que a potência ativa suprida pela rede seja reduzida.
• B. a componente resistiva da carga será cancelada devido à componente reativa do compensador.
• C. a compensação deverá ser feita utilizando-se compensadores indutivos.
• D. após a correção, a corrente eficaz será significativamente aumentada.
• E. a potência aparente será reduzida.

A figura precedente ilustra um circuito em que uma carga monofásica é alimentada a partir de uma tensão CA. Para a medição da potência entregue à carga, utiliza-se um wattímetro eletrodinâmico. O ponteiro indicador de potência ativa é defletido em função das correntes que atravessam as bobinas de corrente e de tensão. Na configuração de ligações indicadas na figura,

• A. a reatância imposta pela bobina de corrente deve ser alta, para que ocorra uma efetiva medição.
• B. a tensão que se desenvolve na bobina de corrente deve ser a metade da tensão aplicada sobre a carga.
• C. a potência ativa medida é, na prática, superior à potência ativa efetiva consumida pela carga.
• D. a potência reativa também poderá ser medida.
• E. a corrente que atravessa a bobina de tensão deve ser igual à corrente que atravessa a carga, para que ocorra uma efetiva medição.

A figura precedente mostra uma carga trifásica equilibrada, ligada na configuração triângulo (ou delta) e excitada por tensões trifásicas equilibradas de sequência direta V_a, V_b e V_c. Nessa configuração de circuito,

• A. as somas das tensões das três cargas distintas correspondem a uma tensão CA com amplitude três vezes maior que a amplitude observada em uma única carga.
• B. as tensões de fase e as tensões de linha na carga são equivalentes.
• C. as correntes de fase são distintas entre si, relativamente à amplitude.
• D. a corrente Ib tem amplitude e fase com os mesmos valores observados na corrente Ibc.
• E. as potências aparentes das cargas individuais têm valores diferentes.
