Questões sobre Elétrica / Eletrônica

Com relação a processos industriais e sistemas de automação, julgue os itens que se seguem. O controlador lógico programável (CLP) estabelece, ao processo de manufatura, uma sequência de operações que dependem do monitoramento das variáveis dos processos.

• C. Certo
• E. Errado

Um eletricista, ao analisar o consumo de energia elétrica em uma sala de compressores efetuando diversas medições nos painéis de controle, constatou, entre as maiores cargas, a existência de um motor de indução trifásico de 147 kW alimentado por uma rede trifásica de 380 V, 60 Hz, que drenava uma corrente média de 268 A, consumindo uma energia mensal de 105 kWh.

A partir dessas informações e com referência ao sistema internacional de unidades (SI), julgue os itens seguintes.

Os símbolos indicados para as grandezas são recomendações e os símbolos indicados para as unidades são obrigatórios.

• C. Certo
• E. Errado

Um eletricista, ao analisar o consumo de energia elétrica em uma sala de compressores efetuando diversas medições nos painéis de controle, constatou, entre as maiores cargas, a existência de um motor de indução trifásico de 147 kW alimentado por uma rede trifásica de 380 V, 60 Hz, que drenava uma corrente média de 268 A, consumindo uma energia mensal de 105 kWh.

A partir dessas informações e com referência ao sistema internacional de unidades (SI), julgue os itens seguintes.

A unidade de corrente elétrica apresentada no texto, simbolizada pela letra A, é ampère, uma das unidades de base do SI.

• C. Certo
• E. Errado

Um eletricista, ao analisar o consumo de energia elétrica em uma sala de compressores efetuando diversas medições nos painéis de controle, constatou, entre as maiores cargas, a existência de um motor de indução trifásico de 147 kW alimentado por uma rede trifásica de 380 V, 60 Hz, que drenava uma corrente média de 268 A, consumindo uma energia mensal de 105 kWh.

A partir dessas informações e com referência ao sistema internacional de unidades (SI), julgue os itens seguintes.

De acordo com o SI, a potência do motor pode ser escrita corretamente nas seguintes formas 147 kW ou 147 K W.

• C. Certo
• E. Errado

Um eletricista, ao analisar o consumo de energia elétrica em uma sala de compressores efetuando diversas medições nos painéis de controle, constatou, entre as maiores cargas, a existência de um motor de indução trifásico de 147 kW alimentado por uma rede trifásica de 380 V, 60 Hz, que drenava uma corrente média de 268 A, consumindo uma energia mensal de 105 kWh.

A partir dessas informações e com referência ao sistema internacional de unidades (SI), julgue os itens seguintes.

No SI, a unidade de frequência em Hertz, cujo símbolo é Hz, é uma unidade de base ou fundamental.

• C. Certo
• E. Errado

Um eletricista, ao analisar o consumo de energia elétrica em uma sala de compressores efetuando diversas medições nos painéis de controle, constatou, entre as maiores cargas, a existência de um motor de indução trifásico de 147 kW alimentado por uma rede trifásica de 380 V, 60 Hz, que drenava uma corrente média de 268 A, consumindo uma energia mensal de 105 kWh.

A partir dessas informações e com referência ao sistema internacional de unidades (SI), julgue os itens seguintes.

A energia mensal do motor pode ser corretamente escrita como 0,105 mega-Wh.

• C. Certo
• E. Errado

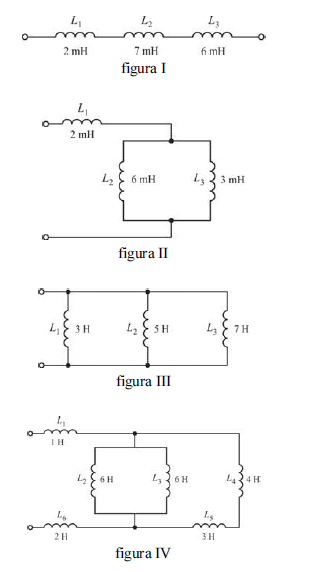

Com base nas figuras de I a IV apresentadas e acerca do sistema internacional de unidades, julgue os itens que se seguem.

H é unidade do SI derivada e equivale a Wb/A.

• C. Certo
• E. Errado

Com base nas figuras de I a IV apresentadas e acerca do sistema internacional de unidades, julgue os itens que se seguem.

Na figura IV, a indutância equivalente formada por L₂, L₃, L₄ e L₅ é superior a 3H.

• C. Certo
• E. Errado

Considerando as figuras de I a III apresentadas, julgue os próximos itens.

O circuito da figura II apresenta uma capacitância equivalente igual a 0,04 μF.

• C. Certo
• E. Errado

Com base no circuito ilustrado na figura e considerando todos os elementos ideais, julgue os itens subsequentes.

A resistência equivalente do circuito é menor que 16 Ω.

• C. Certo
• E. Errado
