Questões sobre Elétrica / Eletrônica

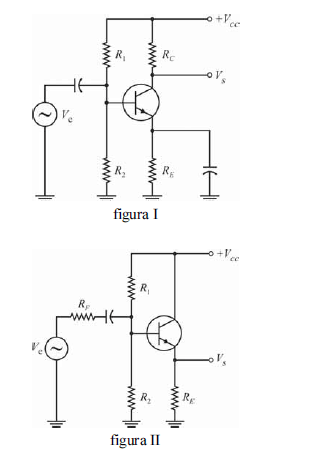

Com referência aos circuitos com transistores ilustrados nas figuras I e II, julgue os próximos itens.

O circuito mostrado na figura II corresponde à configuração base comum.

• C. Certo
• E. Errado

Julgue os itens seguintes acerca dos controladores lógicos programáveis (CLPs). Entre as linguagens de programação existentes para CLPs estão o sequenciamento gráfico de funções, o texto estruturado e a lista de instruções.

• C. Certo
• E. Errado

Julgue os itens seguintes acerca dos controladores lógicos programáveis (CLPs). A linguagem de programação Ladder consiste em um texto estruturado programado de maneira sequencial.

• C. Certo
• E. Errado

Julgue os itens seguintes acerca dos controladores lógicos programáveis (CLPs). Os CLPs utilizam transistores ou tiristores como elementos ativos de saídas digitais, contudo, as características construtivas atuais não permitem saídas por relé devido a sua estreita faixa de tensão e corrente.

• C. Certo
• E. Errado

Em relação aos princípios de funcionamento e à estrutura interna de um CLP, julgue os itens que se seguem. O Programa Monitor contém os dados inseridos pelo usuário para serem executados pelo CLP ao verificar as entradas e saídas.

• C. Certo
• E. Errado

Em relação aos princípios de funcionamento e à estrutura interna de um CLP, julgue os itens que se seguem. Na Memória Imagem das entradas/saídas, são registrados os estados de cada uma das entradas ou saídas do CLP.

• C. Certo
• E. Errado

Em relação aos princípios de funcionamento e à estrutura interna de um CLP, julgue os itens que se seguem. Em sua inicialização, o CLP executa operações pré-programadas, tais como a verificação do funcionamento da unidade central de processamento, das memórias e a desativação de todas as saídas.

• C. Certo
• E. Errado

Em relação aos princípios de funcionamento e à estrutura interna de um CLP, julgue os itens que se seguem. Durante o ciclo de varredura executado pelo CLP, não são feitas transferências de dados para a memória.

• C. Certo
• E. Errado

Acerca dos instrumentos utilizados para realizar medidas elétricas, julgue os itens a seguir. O voltímetro, instrumento projetado para medir a diferença de potencial entre dois pontos de um circuito, deve ser colocado em série com o trecho do circuito que se deseja realizar a medida.

• C. Certo
• E. Errado

As normas brasileiras estabelecem as condições de segurança para o trabalho em redes elétricas. Para manutenção elétrica predial de um pequeno reparo na tensão de 110 V é correto afirmar que

• A. o trabalhador com formação técnica e com grande experiente não necessita desligar a rede elétrica.
• B. o desligamento da rede elétrica somente deverá ocorrer caso não prejudique os serviços afetados por este desligamento.
• C. o modo mais seguro para a realização do serviço de manutenção é com a rede elétrica desligada.
• D. a decisão de desligamento da rede elétrica é de responsabilidade do engenheiro de segurança.
• E. a adequada sinalização permite que a manutenção seja realizada independentemente do desligamento da rede elétrica.
