Questões sobre Elétrica / Eletrônica

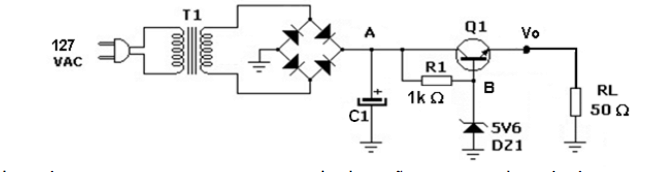

Quando alimentado pela rede de 127 VAC, o circuito da figura fornece uma tensão de 20 V no ponto A. Considere ganho de corrente (β) de Q1 igual a 100.

Analise a alternativa que apresenta corretamente um valor de tensão ou corrente desse circuito.

• A. A tensão em R1 será de 5,6 V.
• B. A tensão VCE de Q1 será de 14 V.
• C. A corrente em R1 será de 20 mA.
• D. A corrente em IB será de 980 uA.

Assinale a alternativa que corresponde a um componente mecânico que deve ser hachurado em um desenho com corte no sentido longitudinal.

• A. Chaveta.
• B. Dente de engrenagem.
• C. Porca.
• D. Cilindro vazado.
• E. Eixo.

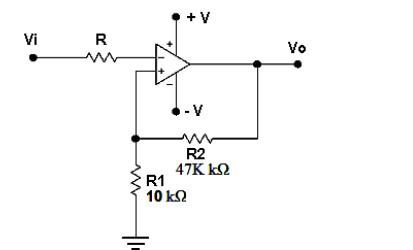

Histerese é uma palavra grega que possui como definição atraso. É detectada em um circuito quando este apresentar um atraso de mudança em seu estado de saída. Assinale a alternativa que apresenta margem de tensão de histerese através do circuito apresentado. (A alimentação do AOP é de +15V/–15V; a tensão de saturação deve ser considerada.)

• A. 0 V.
• B. 3,33 V.
• C. 4,72 V.
• D. 5,68 V.

Com relação a conceitos de manutenção, assinale a alternativa CORRETA.

• A. A manutenção preventiva é um tipo de manutenção não planejada.
• B. A manutenção corretiva deve ser adequadamente programada para evitar a ocorrência de problemas catastróficos.
• C. A manutenção preditiva consiste no monitoramento do desempenho de determinado parâmetro de um equipamento com o objetivo de prever um mau funcionamento.
• D. A manutenção preventiva, embora seja benéfica para a extensão da vida útil de um equipamento, não proporciona redução de custos ao longo do tempo.
• E. A substituição dos óleos lubrificantes de um equipamento dentro dos prazos previstos é uma forma de execução de manutenção corretiva.

Define-se como modulação a alteração de alguma característica de determinado sinal de alta frequência, denominado portadora; através do sinal de baixa frequência, que é a informação, denominado sinal modulante. Relacione adequadamente os tipos de moduladores digitais às respectivas definições.

A sequência está correta em

• A. 1, 3, 4, 2.
• B. 1, 4, 3, 2.
• C. 2, 1, 4, 3.
• D. 2, 4, 1, 3.

Assinale a alternativa que NÃO apresenta uma característica relacionada aos controlados lógicos programáveis (CLP´s):

• A. Possui baixa confiabilidade.
• B. É um dispositivo de controle de fácil e rápida programação.
• C. Permite a expansão da memória.
• D. Pode ser operado em ambiente industrial.
• E. É compatível com vários tipos de sinais de saída e entrada.

Memórias são dispositivos eletrônicos capazes de armazenar informações, podendo ser voláteis ou não voláteis. Considere uma memória RAM de 4K x 4. É correto afirmar que sua capacidade, em bits, é

• A. 2048.
• B. 4096.
• C. 16000.
• D. 16384.

Considere as seguintes afirmativas relacionadas a processos de automação industrial:

I – Sensores de proximidade são dispositivos eletrônicos que emitem sinal somente quando há o contato de um objeto com esse dispositivo.

II – Cilindros pneumáticos ou hidráulicos são tipos de atuadores com acionamento linear.

III – Os sensores são considerados elementos de saída.

IV – Válvulas pneumáticas são consideradas elementos de comando.

Assinale a alternativa que corresponde às afirmativas verdadeiras.

• A. I e II.
• B. I, III e IV.
• C. II e IV.
• D. I, II, III e IV.
• E. I e III.

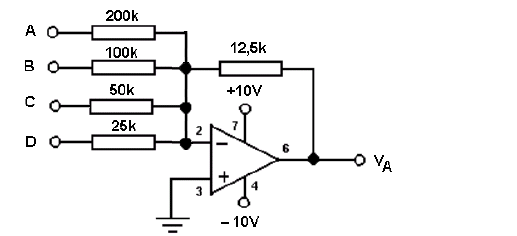

Observe um circuito somador inversor com amplificador operacional que está sendo utilizado como um conversor digital/analógico com resistor ponderado. Nas entradas A, B, C e D são aplicados bits 1 ou 0. O bit 1 equivale a uma tensão contínua igual a 10 V e o bit 0 a zero volts.

Sabe-se que um técnico está analisando o circuito que não está funcionando corretamente. Ele ligou em todas as entradas o bit 1 e mediu na saída VA um valor de tensão igual a –6,875 V. Analisando o resultado da medição, conclui-se que um resistor estava aberto. Este resistor é o de

• A. 25 kÙ.
• B. 50 kÙ.
• C. 100 kÙ.
• D. 200 kÙ.

Diodos são dispositivos eletrônicos amplamente utilizados, com funções e características específicas na eletrônica e telecomunicações. Relacione adequadamente os tipos de diodos às respectivas funções.

A sequência está correta em

• A. 2, 3, 4, 1.
• B. 2, 4, 3, 1.
• C. 3, 4, 2, 1.
• D. 4, 3, 2, 1.
