Questões sobre Hidráulica

Assinale o equipamento utilizado no abastecimento de água:

• A.

  Registro ferrule.

• B.

  Ventosa.

• C.

  Válvula de pé.

• D.

  Registro de gaveta.

• E.

  Válvula de retenção.

“São portas que prendem águas de um dique, de um açude ou de uma represa. Podem ser quadradas ou circulares e só podem ser acionadas com pedestais de suspensão, nos quais a haste se desloca verticalmente com a tampa durante a manobra.” Diante do exposto, identifique os equipamentos descritos entre os comumente utilizados no abastecimento de água:

• A.

  Hidrantes.

• B.

  Comportas.

• C.

  Válvulas.

• D.

  Adufas de parede.

• E.

  Adufas de fundo.

De acordo com a operacionalidade das bombas, entre os procedimentos de manutenção preventiva recomendados, NÃO é rotina mensal de verificação, correção e execução:

• A.

  Alinhamento do conjunto motor-bomba.

• B.

  Lubrificação das gaxetas.

• C.

  Temperatura dos mancais.

• D.

  Níveis do óleo.

• E.

  Substituição do engaxetamento.

Em relação à adução como conjunto de encanamentos, peças especiais e obras de arte destinados a promover o transporte da água em um sistema de abastecimento, assinale a alternativa correspondente ao modo de escoamento do líquido:

• A.

  Gravidade.

• B.

  Recalque.

• C.

  Livre.

• D.

  De água bruta.

• E.

  De água tratada.

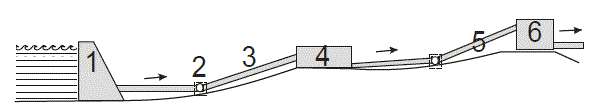

Analise o perfil e modelo apresentados:

• A.

  Se 1 é a captação e 6 a ETA, 5 seria uma adutora de água tratada.

• B.

  Se 1 é a captação e 4 a ETA, 2 seria EEAB.

• C.

  Se 4 é a ETA e 6 um reservatório, 5 seria uma adutora de água bruta.

• D.

  Se 1 é a captação e 6 a ETA, 4 seria um reservatório de água tratada.

• E.

  Se 3 é uma adutora de água bruta e 4 a ETA, 2 seria EEAT.

Observando o desenho da conexão hidráulica abaixo, é correto afirmar:

• A.

  Trata-se de um nípel com rosca externa.

• B.

  Trata-se de uma luva de redução roscável.

• C.

  Refere-se a uma união soldável.

• D.

  Trata-se de uma luva de ampliação soldável.

Quanto à utilização de tubos e conexões de PVC em instalações hidráulicas, recomenda-se:

• A.

  Não devem ser embutidas nas estruturas do edifício (vigas, pilares, lajes), pois poderão ocorrer dilatações ou recalques, contribuindo para a ocorrência de vazamentos.

• B.

  Na montagem de uma junta elástica, deve-se aplicar adesivo para evitar vazamentos.

• C.

  Na falta de uma conexão adequada pode-se fazer curvas nos tubos, aquecendo-o em uma chama, já que o material amolece quando aquecido.

• D.

  Apertar fortemente as conexões de pequenas bitolas com chave grifo, pois somente o aperto manual não é suficiente para evitar vazamentos.

A válvula é um registro automático que controla o fluxo de água sem precisar da força manual. A válvula que tem por finalidade permitir o fluxo d'água apenas em um sentido, impedindo-o em sentido inverso, denomina-se válvula de:

• A. retenção.
• B. segurança.
• C. descarga.
• D. pé.

Identifique os símbolos gráficos usados nos desenhos de instalação de água, gás, vapor ou ar comprimido.

• A.

  joelho duplo; bucha de redução; válvula de segurança; registro gaveta.

• B.

  joelho com saída lateral; luva de redução axial; válvula de retenção; hidrômetro.

• C.

  joelho com saída lateral; luva de expansão; válvula de retenção; registro globo.

• D.

  curva de 90 graus; luva de redução axial; registro de bóia; hidrômetro.

Pode-se substituir uma bacia convencional por uma bacia com caixa acoplada, desde que:

1) a distância, da parede até o centro do esgoto, seja igual a 300 mm.

2) Altere-se o posicionamento dos pontos de água na parede.

Conclui-se que, das afirmações:

• A. 1 e 2 apresentam incorreções.
• B. apenas 1 está correta.
• C. 1 e 2 estão corretas.
• D. apenas 2 está correta.
