Questões sobre Instrumentação

São componentes do transmissor eletrônico de pressão tipo capacitivo:

• A.

  diafragma isolador e diafragma sensor.

• B.

  sensor extensométrico e amortecedor de pulsação.

• C.

  cápsula e disco de rearme.

• D.

  bocal e obturador.

• E.

  bico e palheta.

Um sistema de controle com duas variáveis relacionadas, onde há um controlador para cada variável e o sinal de saída de um deles é o ponto de ajuste do outro, denomina-se controle do(s) tipo(s):

• A.

  duplamente variado.

• B.

  em cascata.

• C.

  range dividido.

• D.

  razão.

• E.

  proporcional e derivativo.

Dentre as válvulas de controle, a que tem a menor perda de carga quando está 100% aberta é a válvula:

• A.

  borboleta.

• B.

  diafragma.

• C.

  esfera.

• D.

  globo.

• E.

  globo angular.

A calibração de manômetros pode ser obtida com:

• A.

  imersão aquosa ou teste de fim de escala.

• B.

  ajuste atmosférico ou imersão aquosa.

• C.

  comparação com padrão ou ajuste atmosférico.

• D.

  teste de peso morto ou comparação com padrão.

• E.

  teste de fim de escala ou teste de peso morto.

Os SDCD são tipicamente formados por instrumentos:

• A.

  indicadores e controladores em painéis concentrados em uma sala de controle.

• B.

  indicadores e controladores em painéis distribuídos pelas unidades para supervisão local.

• C.

  indicadores e controladores virtuais exibidos por computadores em uma sala de controle.

• D.

  indicadores e controladores virtuais exibidos por computadores distribuídos pelas unidades para supervisão local.

• E.

  transmissores por telemetria e controladores em computadores em redes sem fio, com supervisão local ou na sala de controle.

A forma de operação dos SIS – Sistemas Instrumentados de Segurança – que provoca a parada segura da unidade sempre que os valores das variáveis ultrapassam o limite de segurança constitui o intertravamento:

• A.

  impeditivo.

• B.

  permissivo.

• C.

  ativo.

• D.

  passivo.

• E.

  preventivo.

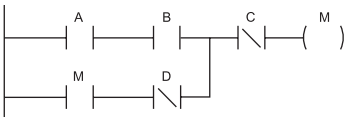

Observe o programa ladder abaixo.

 A saída M fica ligada na condição liga com um pulso em:

• A.

  C e desliga com pulso em D.

• B.

  C e desliga com pulso em A ou B.

• C.

  A ou B e desliga com pulso em M ou D.

• D.

  A e B e desliga com pulso em M ou C.

• E.

  A e B e desliga com pulso em D ou C.

As vantagens dos aços inoxidáveis em relação à liga Cu-Ni são:

• A.

  menor custo e maior resistência mecânica.

• B.

  maior facilidade de conformação e menor custo.

• C.

  maior resistência mecânica e maior resistência à corrosão.

• D.

  maior resistência à corrosão e mais padronização.

• E.

  mais padronização e maior facilidade de conformação.

Uma técnica de manutenção preditiva utilizada para identificar problemas em conectores elétricos é a(o):

• A.

  detecção de centelha estacionária.

• B.

  medição de correntes parasitas.

• C.

  espectrografia eletromagnética.

• D.

  termografia por infra-vermelho.

• E.

  carregamento de eletricidade estática sem aterramento.

Uma ferramenta empregada no planejamento e detalhamento de serviços de montagem é:

• A.

  FoxPro.

• B.

  MS Project.

• C.

  Solid Works.

• D.

  PDS.

• E.

  PDMS.
