Questões sobre Manutenção de equipamentos

Analise o circuito elétrico abaixo.

Seguindo o método de análise de malhas tradicional, trata-se de um

• A. laço ou caminho aberto.
• B. circuito planar.
• C. circuito que não pode ser resolvido por malhas.
• D. método inconsequente para análise de circuitos resistivos.
• E. circuito em que todos os cruzamentos possuem interligação.

O Processo de Medição envolve as etapas de identificação de um fenômeno físico, de uso de um instrumento de medida e de exigir um órgão de percepção. Se este processo tiver especificamente a finalidade de manter uma máquina em um determinado regime de funcionamento, deverá exigir, além destas, também a etapa que envolve

• A. o órgão de decisão e ação.
• B. a variação contínua no tempo.
• C. o sinal de saída da energização.
• D. a lógica da sequência de operações.
• E. o deslocamento constante dos barramentos.

Considere:

I. Frequência (Hz).

II. Capacitância (F).

III. Amplitude de Tensão (V).

As grandezas possíveis de serem mensuradas através do osciloscópio são as que constam APENAS em

• A. I.
• B. II.
• C. I e III.
• D. II e III.
• E. I e II.

O motor em que seu funcionamento se dá em velocidade fixa, é utilizado somente para grandes potências e a velocidade do rotor é igual a do campo girante do estator, é denominado

• A. dahlander.
• B. assíncrono.
• C. da indução.
• D. com gaiola de esquilo.
• E. síncrono.

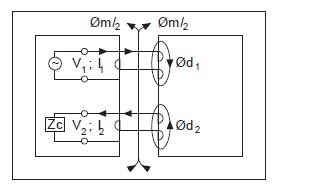

Considere a figura abaixo.

O transformador monofásico ilustrado na figura, tendo em vista a classificação quanto à forma do núcleo, é denominado

• A. com núcleo de ar.
• B. nuclear.
• C. encouraçado.
• D. autotransformador.
• E. de blindagem estática.

Um dos níveis de proteção dos disjuntores refere-se a Ielevadas, geralmente correntes de II , ocorre através de disparadores III.

Preenche correta e respectivamente as lacunas I, II e III:

• A. sobrecorrentes − curto-circuito − eletromagnéticos
• B. correntes parasitas − sobre tensão − eletromecânicos
• C. tensões − fuga − eletrostáticos
• D. terminal inferior − acionamento instantâneo − de contatos físicos
• E. bobina magnetizante − entreferros − incandescentes

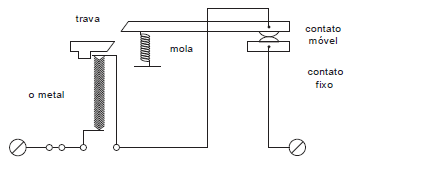

Considere o esquema da figura abaixo.

O esquema ilustrado refere-se ao sistema que desliga o contato de um disjuntor. Esse mecanismo é denominado

• A. arco resultante da câmara de extinção.
• B. disparador magnético contra curto-circuito.
• C. carga indutiva de média corrente de partida.
• D. disparador térmico contra sobrecargas.
• E. alavanca travada externamente.

Ao proceder o aterramento do para-raios, no caso de não ser prevista caixa de inspeção no solo, onde todo o sistema ficará enterrado, a conexão dos cabos deverá ser feita por meio de

• A. parafusos de aço temperado tipo Crosby, dotado de contra porca.
• B. conectores tipo olhal.
• C. emendas tipo rabo de rato.
• D. solda exotérmica.
• E. flanges com aba de compressão e parafuso tipo “U”, para conexão dos cabos.

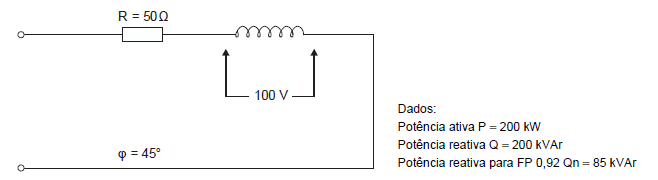

Considere o circuito abaixo.

A potência do banco de capacitor a ser acoplado em paralelo com o circuito é igual a

• A. 115 kVAr.
• B. 100 kVAr.
• C. 85 kVAr.
• D. 200 kVAr.
• E. 75 kVAr.

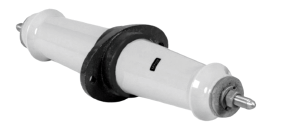

Considere a figura abaixo.

O elemento ilustrado na figura refere-se a bucha de passagem

• A. interna/externa.
• B. interna/interna.
• C. externa/externa.
• D. externa/interna.
• E. interna/externa/interna.
