Questões sobre Marcenaria / Carpintaria / Serralheria

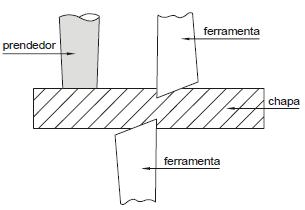

A figura abaixo representa a posição dos elementos constituintes da ferramenta de corte de uma máquina utilizada para o corte de chapas em uma oficina de serralharia, onde verifica-se detalhes da direção em que se processa o corte e o sistema de fixação da chapa por meio de um dispositivo pneumático de fixação.

O tipo de esforço aplicado no processo e a máquina empregada são, respectivamente,

• A.

  tração e prensa hidráulica.

• B.

  flexão e dobradeira de chapas.

• C.

  cisalhamento e tesoura guilhotina.

• D.

  compressão e calandra.

• E.

  cortante e balancim.

Ao executar a desmontagem de um dispositivo que foi encaminhado a um serralheiro para a confecção de um suporte metálico, este observou que a mola situada na tampa de fechamento da bomba do dispositivo estava quebrada. O fato foi comunicado ao cliente que solicitou a sua substituição. Sendo esta uma mola de compressão e considerando a natureza da operação do equipamento, para que se promova a substituição, há que se considerar as seguintes características da mola:

• A.

  passo da mola, comprimento da mola e resistência a esforços.

• B.

  diâmetro externo, diâmetro interno e comprimento da mola.

• C.

  comprimento do arame, comprimento da mola e tensão da mola.

• D.

  tensão da mola, dureza do arame e diâmetro da seção do arame.

• E.

  números de espiras, passo da mola e diâmetro do arame.

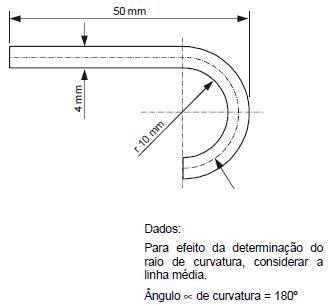

Considere:

Considerando as informações do desenho e os dados fornecidos, o profissional de serralharia, para executar a peça da figura, teve que determinar o comprimento da barra chata que é de, em mm,

• A.

  67,40

• B.

  73,68

• C.

  75,25

• D.

  92,52

• E.

  112,93

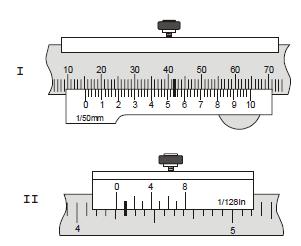

As figuras abaixo representam seções tomadas de leituras de paquímetro.

As leituras corretas de I e II são, respectivamente,

• A.

  16,54 mm; 4 ^33/128"

• B.

  10,52 mm; 4 ^5/8"

• C.

  43,72 mm; 1 ^1/128"

• D.

  17,94 mm; 1 ^6/16"

• E.

  52,46 mm; 46 ^1/128"

Analise a figura apresentada abaixo.

Considerando suas características, o equipamento utilizado na instalação e manutenção de esquadrias serve para executar as operações de

• A.

  brocar, polir, trepanar e desengordurar.

• B.

  furar, mandrilar, rebaixar e ceifar.

• C.

  desbastar, roscar, facear e tornear.

• D.

  esmerilhar, desbastar, cortar e escovar.

• E.

  fatiar, esquadrejar, polir e topejar.

Painéis em alumínio para revestimento de fachadas de edifícios, como ilustrado na figura, passaram a ser uma opção nobre no segmento de edificações. Neste tipo de trabalho, que pode ser executado por diferentes sistemas de instalação, é muito comum a ocorrência de patologias que levam à corrosão. Num desses sistemas, é comum observar a montagem dos painéis sobre uma estrutura de aço, onde a patologia tem início.

Para evitar essa ocorrência deve-se adotar

• A.

  a total remoção dos suportes e promover a ancoragem das placas diretamente sobre a estrutura de concreto, mantendo, entre as superfícies, um espaçador confeccionado em placa de gesso acartonado para impedir vibrações.

• B.

  a substituição dos suportes por placas planas de aço com espessuras de 2,0 mm, com incidência de banho constante de água com sais para conferir uma melhor condição térmica ao ambiente.

• C.

  uma subestrutura de alumínio, composta por perfis, com espessura de 1,5 milímetro, ou ter isolamento entre materiais diferentes.

• D.

  a fixação por meio de selante mineral aditivado com resina epóxi, capaz de conferir total isolamento e proteção contra corrosão, com garantia de estabilidade e rigidez.

• E.

  a aplicação de uma película de plástico bolha sob as placas de revestimento, que funcionarão como isolante galvânico e permitirão perfeito apoio entre as superfícies das placas e do suporte, formando um fino colchão de ar.

A anodização, que pode ser incolor ou colorida, tem como função

• A.

  conferir características decorativas e de proteção superficial ao alumínio.

• B.

  aumentar a dureza superficial dos componentes, como parafusos e rebites.

• C.

  possibilitar maior resistência ao ataque de névoa salina às esquadrias de aço ou alumínio.

• D.

  promover a pigmentação em cores de tons pastéis ao alumínio.

• E.

  aumentar a resistência à oxidação dos elementos de aço.

O equipamento abaixo representado é

• A.

  um torno vertical.

• B.

  uma fresadora universal vertical.

• C.

  uma eletroerosão por penetração.

• D.

  uma furadeira radial.

• E.

  uma brunidora.

Nos trabalhos de serralharia, nos quais a necessidade de execução de peças de dimensões grandes é comum, o uso de máquinas faz-se necessário. Dentre as máquinas utilizadas, tem-se a calandra, dotada de cilindros rotativos, cuja finalidade é

• A.

  estirar bobinas metálicas em fios.

• B.

  produzir peças planas a partir de ferramentas estacionárias.

• C.

  conformar componentes por meio de prensas de forjamento.

• D.

  reduzir a espessura de tarugos e lingotes metálicos.

• E.

  curvar chapas de grandes dimensões.

Considere as afirmações abaixo:

I. Esforços de cisalhamento podem ser obtidos por meio de máquinas como guilhotinas, tesouras e estampos de corte.

II. Cortes por abrasão são realizados com o uso de ferramentas como discos de corte, serras de vários tipos e corte por jato d'água.

III. O corte por fusão é processado por meio de plasma e corte a laser.

Sobre os processos de corte com equipamentos, é correto o que consta em

• A.

  I, apenas.

• B.

  II, apenas.

• C.

  I e III, apenas.

• D.

  II e III, apenas.

• E.

  I, II e III.
