Questões sobre Mecânica de veículos

O diagrama de momentos fletores de uma barra prismática resultou na configuração abaixo.

Como o sistema é isostático,

• A.

  seus três apoios estão nos pontos A, B e D.

• B.

  a barra está apoiada nas extremidades.

• C.

  a força cortante é nula no ponto A.

• D.

  há um momento de flexão aplicado no ponto B.

• E.

  há uma carga uniformemente distribuída entre os pontos B e D.

Acerca dos processos usuais de soldagem, julgue os itens subseqüentes.

Um eletrodo revestido da classe AWS E 7018 é um eletrodo do tipo básico que pode ser usado para soldagem em todas as posições.

• C. Certo
• E. Errado

No sistema apresentado na figura, o tambor tem o mesmo diâmetro da roldana.

Para uma volta do tambor no sentido anti-horário, a

• A.

  carga sobe metade do perímetro da roldana.

• B.

  roldana gira meia volta.

• C.

  força no ramo 1 é o dobro do ramo 2.

• D.

  roldana gira duas voltas.

• E.

  carga sobe com a mesma velocidade do ramo 1.

Considerando a figura acima, que mostra a especificação de soldagem para junção de dois tubos de uma linha de vapor, julgue os itens seguintes.

Os tubos foram preparados para uma solda com chanfro em V de 60º e afastamento de raiz de 2 mm.

• C. Certo
• E. Errado

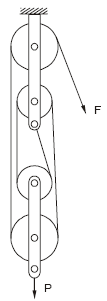

Um sistema constituído de roldanas fixas e móveis é denominado moitão e visa diminuir o esforço do operador na elevação de cargas.

Por exemplo, o moitão ilustrado acima reduz o esforço do operador em relação à carga P em

• A.

  2 vezes.

• B.

  3 vezes.

• C.

  4 vezes.

• D. 5 vezes.
• E.

  8 vezes.

Considerando a figura acima, que mostra a especificação de soldagem para junção de dois tubos de uma linha de vapor, julgue os itens seguintes.

A solda deve ser feita pelo processo de arco elétrico com eletrodo revestido na posição 3F.

• C. Certo
• E. Errado

Uma polia de 100 mm de diâmetro transmite, através de uma correia, rotação para outra polia de 200 mm de diâmetro. Se a velocidade da correia é de 314 m/min, as rotações das polias menor e maior serão, em rpm, respectivamente,

• A.

  10 e 20.

• B.

  200 e 100.

• C.

  500 e 500.

• D.

  1000 e 500.

• E.

  1000 e 2000.

Acerca das descontinuidades estruturais, que constituem um tipo de defeito em juntas soldadas, julgue os itens que se seguem.

Comprimento excessivo do arco, corrente e velocidade de soldagem elevadas podem causar mordeduras, que reduzem a espessura da junta e atuam como concentradores de tensão, afetando a resistência da junção.

• C. Certo
• E. Errado

A dureza Rockwell de um material, obtida através de um penetrador cônico de diamante e uma carga de 150 kgf, deve ser lida na escala

• A.

  A

• B.

  B

• C.

  C

• D.

  D

• E.

  E

Acerca das descontinuidades estruturais, que constituem um tipo de defeito em juntas soldadas, julgue os itens que se seguem.

A ausência da união por fusão entre passes adjacentes de solda ou entre a solda e o metal-base é a origem do defeito denominado falta de penetração, que facilita a iniciação de trincas.

• C. Certo
• E. Errado
