Questões sobre Mecânica de veículos

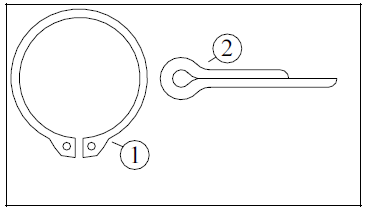

Na figura acima, o elemento de máquina 1 é fabricado em aço-mola e tem a forma circunferencial incompleta, e o elemento 2 é um arame de seção semicircular dobrado de forma a obter-se um corpo cilíndrico e uma cabeça. Com relação ao uso e à nomenclatura desses elementos, julgue os seguintes itens.

Os aços-mola devem apresentar um alto valor para o limite de elasticidade, um baixo limite de fadiga e uma alta resistência ao choque.

• C. Certo
• E. Errado

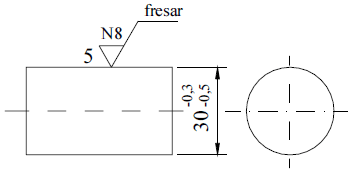

Considere que, depois de uma operação de fresagem, o estado da superfície de um pino deva ficar conforme indicado no símbolo de rugosidade apresentado na figura acima. Nessa situação, julgue os próximos itens, a respeito do acabamento final da superfície.

Segundo especificação da figura, a remoção de material é exigida até uma rugosidade de 3,2 µm.

• C. Certo
• E. Errado

Considere que, depois de uma operação de fresagem, o estado da superfície de um pino deva ficar conforme indicado no símbolo de rugosidade apresentado na figura acima. Nessa situação, julgue os próximos itens, a respeito do acabamento final da superfície.

O pino possui 5 mm de sobremetal para usinagem.

• C. Certo
• E. Errado

Considere que, depois de uma operação de fresagem, o estado da superfície de um pino deva ficar conforme indicado no símbolo de rugosidade apresentado na figura acima. Nessa situação, julgue os próximos itens, a respeito do acabamento final da superfície.

A dimensão máxima do diâmetro do pino é de 30,03 mm.

• C. Certo
• E. Errado

Considere que, depois de uma operação de fresagem, o estado da superfície de um pino deva ficar conforme indicado no símbolo de rugosidade apresentado na figura acima. Nessa situação, julgue os próximos itens, a respeito do acabamento final da superfície.

A tolerância dimensional para o diâmetro do pino é de -0,8 mm.

• C. Certo
• E. Errado

Com base na situação abaixo, assinale a resposta correta para as questões 27 e 28.

A rotação teórica, que serve para escolher a rotação da máquina, que deveremos utilizar será:

• A. 67,50 rpm
• B. 96,42 rpm
• C. 48,21 rpm
• D. 46,93 rpm
• E. 47,21 rpm

Considere que as soldas de uma tubulação de gás devam ser inspecionadas por meio do ensaio por líquido penetrante visível de cor vermelha. Nessa situação, julgue os itens subseqüentes.

A primeira operação do ensaio consiste em colocar o líquido penetrante sobre as soldas e aguardar o tempo de penetração.

• C. Certo
• E. Errado

Com base na situação abaixo, assinale a resposta correta para as questões 27 e 28.

Caso em nossa máquina só exista a rotação n = 48 rpm, o tempo para usinarmos o diâmetro Φ = 95mm com o comprimento L = 1350 mm será de

• A. 14min
• B. 28min
• C. 42min
• D. 56min
• E. 60 min

Considere que as soldas de uma tubulação de gás devam ser inspecionadas por meio do ensaio por líquido penetrante visível de cor vermelha. Nessa situação, julgue os itens subseqüentes.

A etapa da revelação consiste em se aplicar um talco branco sobre a superfície de ensaio e aguardar o tempo de revelação.

• C. Certo
• E. Errado

Sabemos que os rolamentos são fabricados de acordo com o tipo de esforço, sendo axial, radial ou combinado e também podem ter a estrutura de esfera, rolos ou agulhas. Ao utilizarmos um rolamento autocompensador de esfera é porque desejamos

• A. compensar um esforço radial.
• B. compensar um esforço axial.
• C. compensar um espaço limitado.
• D. compensar um desalinhamento do conjunto.
• E. compensar um alinhamento.
