Questões sobre Montador

Com relação a válvulas, julgue os itens a seguir.

Para a substituição da junta de vedação das válvulas borboleta, não é necessária a desmontagem do disco.

• C. Certo
• E. Errado

Com relação a válvulas, julgue os itens a seguir.

Recomenda-se que as válvulas borboleta sejam montadas com o eixo na posição horizontal.

• C. Certo
• E. Errado

O hidrômetro é um aparelho destinado a indicar e totalizar, continuamente, o volume de água que o atravessa. Esse aparelho é caracterizado, entre outros aspectos, pelas vazões máxima, mínima, nominal e de transição. Acerca dessas características, julgue os itens subseqüentes.

A vazão de transição é aquela que corresponde a 5% da vazão máxima.

• C. Certo
• E. Errado

A figura acima mostra uma instalação hidráulica proposta para abastecer o reservatório superior R₂ com água bombeada do reservatório inferior R₁. Com base nessa representação esquemática, julgue os itens a seguir.

A finalidade da válvula de retenção é evitar que a bomba gire em sentido contrário como se fosse uma turbina.

• C. Certo
• E. Errado

Os sistemas de bombeamento são muito utilizados em obras de saneamento e no afastamento das águas residuárias. Esses sistemas de bombeamento podem estar constituídos por uma única bomba ou por associações de bombas em série e(ou) paralelo.

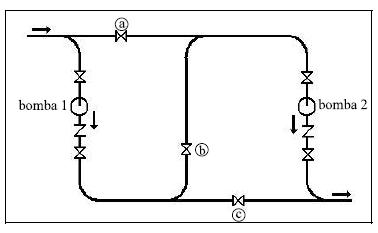

Nesse contexto, julgue os itens a seguir, relativos ao sistema de bombeamento composto por duas bombas cujo diagrama esquemático está mostrado na figura acima.

Para se ter uma associação em série, os registros  , e devem permanecer fechado, aberto e fechado, respectivamente.

• C. Certo
• E. Errado

A respeito de elementos mecânicos, julgue os itens a seguir.

O desenho ao lado mostra um conjunto de soldas especificadas para uma montagem estrutural . A representação indica que as peças devem ser unidas por soldas de filete contínuo, de dimensão igual a 10 mm, em ambos os lados da chapa.

• C. Certo
• E. Errado

Na operação dos sistemas de abastecimento de água, faz-se necessário o conhecimento sobre o funcionamento e as condições de instalação de alguns aparelhos, muitos deles de proteção e de segurança do sistema. Acerca desse assunto, julgue os itens subseqüentes.

As ventosas são aparelhos de proteção que permitem a entrada e a saída de ar das tubulações e devem ser colocadas nos pontos altos, a montante e a jusante dos registros de parada.

• C. Certo
• E. Errado

Na operação dos sistemas de abastecimento de água, faz-se necessário o conhecimento sobre o funcionamento e as condições de instalação de alguns aparelhos, muitos deles de proteção e de segurança do sistema. Acerca desse assunto, julgue os itens subseqüentes.

No barrilete das bombas dos sistemas de recalque de água, devem ser instaladas válvulas de retenção ou válvulas especiais de vedação, para impedir o retorno do líquido através das bombas.

• C. Certo
• E. Errado

Na operação dos sistemas de abastecimento de água, faz-se necessário o conhecimento sobre o funcionamento e as condições de instalação de alguns aparelhos, muitos deles de proteção e de segurança do sistema. Acerca desse assunto, julgue os itens subseqüentes.

Para evitar o golpe de aríete, em alguns sistemas de recalque, instalam-se válvulas de pé que devem ser posicionadas no início das linhas de sucção das bombas.

• C. Certo
• E. Errado

Medições de grandezas físicas são operações comumente requeridas na tecnologia mecânica. Acerca desse assunto, julgue os itens que se sucedem.

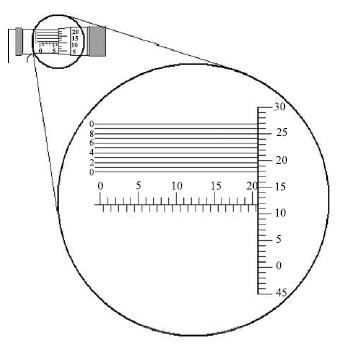

A figura abaixo mostra, em tamanho ampliado, as escalas da bainha e do tambor de um micrômetro milimétrico com nônio. A leitura indica uma medida de 20,618 mm.

• C. Certo
• E. Errado
