Questões sobre Operador de Autocad

Sobre o AutoCAD 2007, analise as afirmativas.

I. Pode-se “ancorar” barras de ferramentas ao longo das bordas superior, inferior e laterais da tela ao AutoCAD, ou movê-las para qualquer lugar da tela.

II. Para acionar a região de linha de comandos basta combinar as teclas CTRL + F3.

III. O cursor de mira é o padrão utilizado na área gráfica do AutoCAD.

IV. UCS (Using Coordinate System) significa “Usando Coordenadas do Sistema”.

Está(ão) correta(s) apenas a(s) afirmativa(s)

• A. I.
• B. I e III.
• C. III e IV.
• D. I, II e III.
• E. I, II e IV.

O AutoCAD 2007 apresenta algumas funções que podem ser acionadas com algumas teclas. Relacione as teclas de função aos respectivos comandos.

A sequência está correta em

• A. 5, 4, 3, 1, 2
• B. 3, 1, 5, 2, 4
• C. 4, 2, 1, 3, 5
• D. 2, 3, 4, 5, 1
• E. 1, 5, 2, 4, 3

O comando DSETTINGS permite ajustar funções que auxiliam na criação de desenhos, podendo ser acessado por atalho ou pelo Menu TOOLS
DRAFTING SETTINGS. Ao ser acionado, aparece uma caixa de diálogo com as seguintes opções: Snap and Grid; Polar Tracking; Object Snap e Dynamic Input. Sobre as opções da aba Object Snap, assinale a alternativa INCORRETA.

• A. Midpoint: atrai para o ponto médio de objetos.
• B. Node: atrai para o centro de um quadrado ou retângulo.
• C. Endpoint: atrai para o mais próximo ponto extremo de objetos.
• D. Quadrant: atrai para o quadrante mais próximo de um arco, círculo ou elipse.
• E. Nearest: atrai para o ponto do objeto que esteja mais próximo do ponto especificado.

O sistema de coordenadas-padrão usado pelo AutoCAD é o WCS (World Coordinate System), ou Sistema de Coordenadas Global. Relacione as coordenadas no AutoCAD às respectivas especificações.

A sequência está correta em

• A. 3, 4, 1, 2
• B. 4, 2, 3, 1
• C. 1, 3, 2, 4
• D. 2, 1, 4, 3
• E. 2, 4, 1, 3

O AutoCAD fornece diversas formas de apresentação de desenhos, possibilitando ampliar ou reduzir a área de desenho. O AutoCAD apresenta diversas opções de Zoom: Pan Realtime; Zoom Realtime; Flyout Zoom; Zoom Previous etc. Sobre as opções de menu do Pan Realtime, assinale a alternativa INCORRETA.

• A. Reset View: volta a vista anterior.
• B. Zoom Extents: visualiza todo o desenho na tela.
• C. Current Mode: mostra o modelo corrente – PAN.
• D. Named Views: abre uma lista com as vistas gravadas com o comando VIEW.
• E. Center: solicita um ponto, que será colocado no centro da tela, e um valor de altura, que será exatamente a altura da tela exibida.

Analise a figura representando alguns componentes da tela inicial do AutoCAD 2000.

Os 4 componentes mostrados na figura são, respectivamente, barras de

• A. desenho; título; propriedades; e, status
• B. status; título; ferramentas padrão; e, desenho.
• C. título; menus; ferramentas padrão; e, propriedades.
• D. título; desenho; propriedades; e, ferramentas padrão.
• E. desenho; menus; propriedades; e, ferramentas padrão.

Os layers são como camadas transparentes e superpostas nas quais se organizam e se agrupam diferentes tipos de informações de desenho. Sobre os layers, assinale a afirmativa INCORRETA.

• A. Cada layer possui propriedades associadas.
• B. O número de layers que pode ser criado está limitado à versão do produto.
• C. A espessura da linha define a espessura dos objetos na visualização e na plotagem do desenho.
• D. Pode-se designar um nome para cada layer e selecionar qualquer combinação de layers para apresentar.
• E. Os tipos de linha ajudam a perceber facilmente a diferença entre os elementos de desenho, como eixos ou linhas visíveis.

Os comandos do AutoCAD, que têm opções pela linha de comando, possuem um menu de atalho associado. Acer dos comandos para modificar objetos, assinale a alternativa INCORRETA.

• A. U: desfaz comando.
• B. ERASE: apaga objetos.
• C. OOPS: restaura objetos.
• D. UNDO: refaz o último comando.
• E. REDO/MREDO: anula o efeito do UNDO.

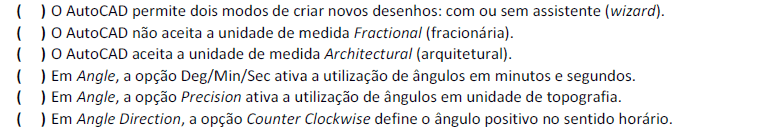

Em relação às opções de se criar um novo desenho no AutoCAD 2007, marque V para as afirmativas verdadeiras e F para as falsas

A sequência está correta em

• A. F, V, F, F, V, V
• B. F, F, V, F, F, V
• C. V, F, V, V, F, F
• D. V, V, F, V, V, F
• E. F, V, F, F, F, V

A toolbar Workspace apresenta uma série de opções que facilitam o trabalho no AutoCAD. Sobre a toolbar Workspace, é correto afirmar que estão presentes as seguintes opções:

• A. Cascade; Tile Horizontal; My Workspace; e, Workspace List.
• B. My Workspace; Keywords; Arrange Icons; e, Workspace List.
• C. Workspace List; Tile Horizontal; Save Current As; e, Keywords.
• D. Keywords; My Workspace; Tile Horizontal; e, Save Current As.
• E. My Workspace; Save Current As; Customize; e, Workspace List.
