Questões sobre Tecnologia

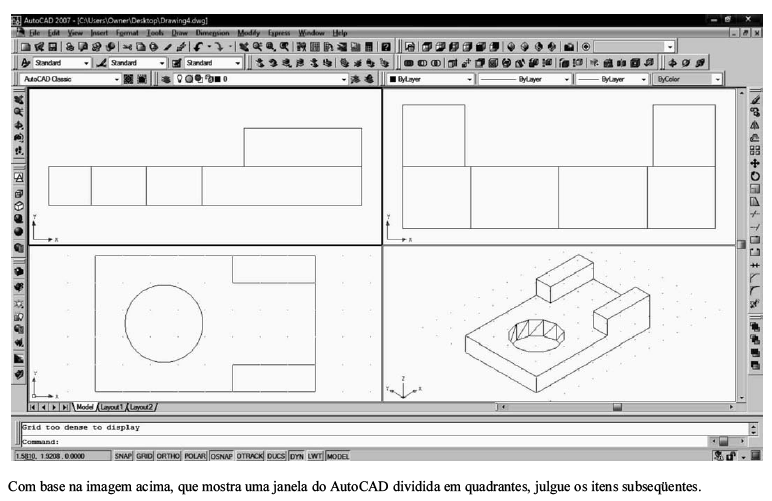

Com referência a figura acima e à organização das informações dos desenhos no AutoCAD, julgue os próximos itens.

Ao se executar o comando ERASE ALL são apagados todos os objetos contidos na área de trabalho, inclusive aqueles armazenados nos layers congelados (freeze).

• C. Certo
• E. Errado

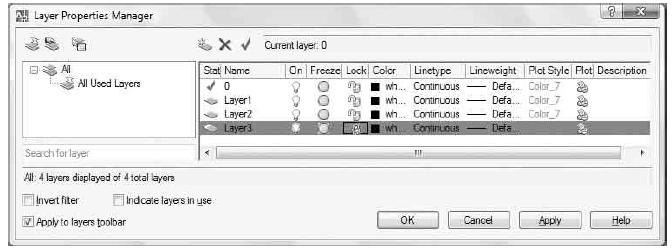

Com referência a figura acima e à organização das informações dos desenhos no AutoCAD, julgue os próximos itens.

Se um bloco for criado no layer 0 e mantiver as propriedades desse layer, ao ser inserido no desenho, esse bloco assumirá sempre todas as características do layer que estiver ativo.

• C. Certo
• E. Errado

A área de desenho do AutoCAD permite a configuração em mais de uma janela, como mostra a imagem acima. O comando que permite a definição das diversas janelas de visualização é denominado PAPERSPACE.

• C. Certo
• E. Errado

A imagem apresentada corresponde a quatro diferentes vistas do mesmo objeto e cada uma delas foi obtida a partir da barra de ferramentas VIEW, a partir dos comandos SW Isometric, SE Isometric, NE Isometric e NW Isometric.

• C. Certo
• E. Errado

O modelo 3D representado no quadrante inferior direito foi desenvolvido a partir de um objeto 2D transformado em objeto 3D. Para executar o furo circular com o comando SUBTRACT é necessário que a base retangular do modelo seja um objeto SOLID 3D.

• C. Certo
• E. Errado

O MODELSPACE é a área de trabalho onde são representados todos os objetos do desenho.

• C. Certo
• E. Errado

A respeito da interface de arquivos gerados pelo AutoCAD, julgue os itens seguintes.

A extensão DWT foi desenvolvida pela Autodesk para garantir a troca de informação entre diferentes sistemas CAD, sobretudo de entidades 2D, e entre os softwares de CAD que não suportam a leitura do formato DWG. Para a referida troca de informações, os arquivos podem estar em formato ASCII ou em formato binário.

• C. Certo
• E. Errado

A respeito da interface de arquivos gerados pelo AutoCAD, julgue os itens seguintes.

formato WMF (Windows Metafile Format) é gerado pelo AutoCAD e constitui um recurso para exportar desenhos para o Microsoft Word, possuindo qualidade de resolução superior à dos arquivos do formato BMP.

• C. Certo
• E. Errado

A respeito da interface de arquivos gerados pelo AutoCAD, julgue os itens seguintes.

O AutoCAD não permite a importação direta de um arquivo de desenho gerado pelo programa 3D Studio; por isso, é necessário convertê-lo primeiro para extensão DXF e, em seguida, inseri-lo na área de trabalho do Auto CAD com o comando DFXIN.

• C. Certo
• E. Errado

Acerca de conceitos e comandos gerais do software SketchUp, julgue os itens que se seguem.

O SketchUp permite importar e exportar geometria diretamente nos formatos DWG do AutoCAD e DXF.

• C. Certo
• E. Errado
