Questões sobre Topografia

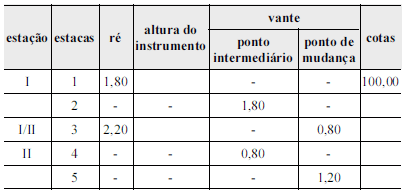

Considerando a caderneta de um nivelamento geométrico composto mostrada na tabela acima, julgue os itens seguintes.

Considerando-se uma distância horizontal de 20 m entre as estacas 1 e 4, é correto concluir que a declividade do referido trecho é igual ou inferior a 3%.

• C. Certo
• E. Errado

Considerando a caderneta de um nivelamento geométrico composto mostrada na tabela acima, julgue os itens seguintes.

Considerando-se que as leituras de vante das estacas 4 e 5 são de 1,80 m cada, é correto concluir que as cotas das referidas estacas são idênticas às cotas das estacas 1 e 2.

• C. Certo
• E. Errado

Considerando a caderneta de um nivelamento geométrico composto mostrada na tabela acima, julgue os itens seguintes.

Entre as estacas 3 e 5, existe uma depressão.

• C. Certo
• E. Errado

A goniometria corresponde à parte da topografia que estuda os aparelhos, processos e métodos utilizados na avaliação numérica dos ângulos, verticais ou horizontais. Os ângulos verticais (em equipamentos topográficos modernos) podem ser medidos a partir da vertical do lugar (com origem no zênite ou no nadir). Os ângulos horizontais são medidos em relação ao plano horizontal e podem ainda receber a seguinte subdivisão: aqueles referenciados pelos próprios alinhamentos e os que têm relação com uma direção constante. A direção constante ou linha de referência pode ser verdadeira, magnética ou hipotética, de acordo com o meridiano tomado como referência.

Tendo as informações acima como referência, julgue os próximos itens com relação aos ângulos e às orientações dos alinhamentos.

Azimute é o ângulo formado pelo meridiano, e o alinhamento é medido no sentido anti-horário, a partir da ponta norte.

• C. Certo
• E. Errado

A goniometria corresponde à parte da topografia que estuda os aparelhos, processos e métodos utilizados na avaliação numérica dos ângulos, verticais ou horizontais. Os ângulos verticais (em equipamentos topográficos modernos) podem ser medidos a partir da vertical do lugar (com origem no zênite ou no nadir). Os ângulos horizontais são medidos em relação ao plano horizontal e podem ainda receber a seguinte subdivisão: aqueles referenciados pelos próprios alinhamentos e os que têm relação com uma direção constante. A direção constante ou linha de referência pode ser verdadeira, magnética ou hipotética, de acordo com o meridiano tomado como referência.

Tendo as informações acima como referência, julgue os próximos itens com relação aos ângulos e às orientações dos alinhamentos.

O ângulo que o alinhamento forma com a direção norte-sul, a partir da ponta norte como origem, e crescente em sentido horário, é denominado rumo.

• C. Certo
• E. Errado

A goniometria corresponde à parte da topografia que estuda os aparelhos, processos e métodos utilizados na avaliação numérica dos ângulos, verticais ou horizontais. Os ângulos verticais (em equipamentos topográficos modernos) podem ser medidos a partir da vertical do lugar (com origem no zênite ou no nadir). Os ângulos horizontais são medidos em relação ao plano horizontal e podem ainda receber a seguinte subdivisão: aqueles referenciados pelos próprios alinhamentos e os que têm relação com uma direção constante. A direção constante ou linha de referência pode ser verdadeira, magnética ou hipotética, de acordo com o meridiano tomado como referência.

Tendo as informações acima como referência, julgue os próximos itens com relação aos ângulos e às orientações dos alinhamentos.

Um azimute pode variar de 0 a 390 graus e deve vir acompanhado do quadrante a que pertence.

• C. Certo
• E. Errado

A goniometria corresponde à parte da topografia que estuda os aparelhos, processos e métodos utilizados na avaliação numérica dos ângulos, verticais ou horizontais. Os ângulos verticais (em equipamentos topográficos modernos) podem ser medidos a partir da vertical do lugar (com origem no zênite ou no nadir). Os ângulos horizontais são medidos em relação ao plano horizontal e podem ainda receber a seguinte subdivisão: aqueles referenciados pelos próprios alinhamentos e os que têm relação com uma direção constante. A direção constante ou linha de referência pode ser verdadeira, magnética ou hipotética, de acordo com o meridiano tomado como referência.

Tendo as informações acima como referência, julgue os próximos itens com relação aos ângulos e às orientações dos alinhamentos.

Na conversão de azimutes em rumos, o azimute pertencente ao primeiro quadrante (NE) assume o mesmo valor do rumo.

• C. Certo
• E. Errado

A goniometria corresponde à parte da topografia que estuda os aparelhos, processos e métodos utilizados na avaliação numérica dos ângulos, verticais ou horizontais. Os ângulos verticais (em equipamentos topográficos modernos) podem ser medidos a partir da vertical do lugar (com origem no zênite ou no nadir). Os ângulos horizontais são medidos em relação ao plano horizontal e podem ainda receber a seguinte subdivisão: aqueles referenciados pelos próprios alinhamentos e os que têm relação com uma direção constante. A direção constante ou linha de referência pode ser verdadeira, magnética ou hipotética, de acordo com o meridiano tomado como referência.

Tendo as informações acima como referência, julgue os próximos itens com relação aos ângulos e às orientações dos alinhamentos.

No segundo quadrante (SE), o rumo é obtido pela seguinte fórmula: rumo = 180º + azimute.

• C. Certo
• E. Errado

A goniometria corresponde à parte da topografia que estuda os aparelhos, processos e métodos utilizados na avaliação numérica dos ângulos, verticais ou horizontais. Os ângulos verticais (em equipamentos topográficos modernos) podem ser medidos a partir da vertical do lugar (com origem no zênite ou no nadir). Os ângulos horizontais são medidos em relação ao plano horizontal e podem ainda receber a seguinte subdivisão: aqueles referenciados pelos próprios alinhamentos e os que têm relação com uma direção constante. A direção constante ou linha de referência pode ser verdadeira, magnética ou hipotética, de acordo com o meridiano tomado como referência.

Tendo as informações acima como referência, julgue os próximos itens com relação aos ângulos e às orientações dos alinhamentos.

No terceiro e no quarto quadrantes (SW e NW), o azimute de ré corresponde ao mesmo azimute de vante menos 180º.

• C. Certo
• E. Errado

Nos processos relacionados a trabalhos topográficos, é necessária a obtenção dos ângulos horizontais e verticais, com suas respectivas distâncias. A medida dos ângulos horizontais constitui uma das possíveis fontes de erros de um levantamento. Para evitar ou mesmo eliminar esses erros, lança-se mão de métodos como a reiteração, a repetição e o fechamento em 360º. Esses métodos devem ser considerados como ferramentas facilitadoras para atingir a precisão necessária aos trabalhos topográficos e não como rotinas trabalhosas, demoradas e sem fundamento teórico-prático. Considerando essas informações, julgue os itens subseqüentes.

O processo de repetição consiste em medir o ângulo horário e seu respectivo replemento, sendo que a soma dos ângulos interno e externo deve ser de 360º.

• C. Certo
• E. Errado
