Questões de Conhecimentos Técnicos de um determinado Cargo/Área da Coordenadoria de Apoio a Instituições Públicas IMES (CAIPIMES)

Tomadas, interruptores, soquetes, etc. devem ser substituídos caso se apresentarem, exceto:

• A. quentes demais.
• B. com mau contato.
• C. com encaixes firmes e fios presos firmemente.
• D. parcialmente chamuscados.

Os fios, cabos, cordões, etc. apresentam uma cor para cada função a que se destinam. Estabeleça a relação entre as colunas para identificar o tipo de fio a sua cor.

1) condutor neutro                         A – verde e amarelo ou verde.

2) condutor de proteção elétrica    B – azul claro.

3) condutor fase                            C – vermelho, branco ou preto.

A relação correta se dá em:

• A. 1A – 2B – 3C.
• B. 1C – 2B – 3A.
• C. 1B – 2A – 3C.
• D. 1A – 2C – 3B.

Identifique o tipo de fio a que se referem as afirmativas abaixo.

• É recomendada sua utilização em aparelhos elétricos, instalações portáteis e uso geral.

• Possui grande flexibilidade.

• É feito de fio de cobre coberto por composto termo plástico.

• Suporta tensão de até 750v.

• Apresenta de 2 a 5 condutores.

Estamos nos referindo a:

• A. cordões flexíveis.
• B. cabos flexíveis.
• C. fios.
• D. fios telefônicos.

Identifique o tipo de fio a que se referem as afirmativas abaixo.

• São usados em instalações de potência industrial, prediais e de uso geral.

• Resistem à umidade, são isolantes e não inflamam.

• O condutor é formado com fio de cobre com cobertura de composto termo plástico.

• Apresenta de 1 a 4 condutores.

• Suporta tensão de 1 kv a 6 kv.

Estamos nos referindo aos:

• A. fios.
• B. cabos flexíveis.
• C. cordões flexíveis.
• D. cabos.

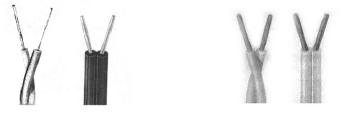

Os desenhos abaixo identificam, respectivamente:

• A.

  cabos flexíveis – cordões flexíveis.

• B.

  fios telefônicos internos e externos – "cabinho".

• C.

  fios telefônicos internos e externos – cordões flexíveis para pequenas ligações.

• D.

  cabo paralelo bicolor – fios anti-chama.

Para saber se uma tomada fornece tensão de 110 V ou 220 V, sem o conhecimento prévio ou exame da instalação, podemos usar, exceto:

• A. lâmpada de prova.
• B. busca-pólo néon.
• C. multímetro.
• D. indicador LED.

A figura abaixo representa um:

• A. conector de emenda.
• B. conector terminal.
• C. conector não soldável de pressão.
• D. conector de derivação.

É um dispositivo elétrico que funciona via cabo ou freqüência, pode ser manejado por controle, painel ou computador. Além de controlar a intensidade da luz, oferece outras funções, como programar a hora em que uma lâmpada vai acender. Estamos nos referindo a um:

• A. Dimmer mecânico.
• B. Dispositivo de corrente diferencial residual.
• C. Dimmer elétrico.
• D. Disjuntor.

Sobre os eletrodutos, pode-se afirmar:

• quando embutidos em concreto armado devem ser colocados de modo a evitar deformação durante a concretagem.

• os eletrodutos só devem ser cortados perpendicularmente ao seu eixo e deve ser retirada toda rebarba para não danificar as isolações dos condutores.

• os eletrodutos devem ser enfiados somente após estar completamente concluída sua rede.

• só são admitidos em instalações embutidas os eletrodutos que suportem os esforços de deformação característicos do tipo de construção utilizado.

• para facilitar a enfiação dos condutores as guias de puxamento devem ser enfiadas durante a execução das tubulações.

• nas juntas de dilatação, os eletrodutos rígidos devem ser seccionados, devendo ser mantidas as características necessárias à sua utilização.

Estão corretos:

• A. apenas os itens 1, 2, 3, 4 e 6.
• B. todos os itens.
• C. apenas os itens 1, 3, 4 e 6.
• D. Apenas os itens 2, 3, 4, 5 e 6.

São aparelhos com corrente nominal e potência nominal elevadas, exceto:

• A. aquecedor de ambiente.
• B. ar-condicionado.
• C. televisores.
• D. forno de microondas.
