Questões de Conhecimentos Técnicos de um determinado Cargo/Área da Fundação CESGRANRIO (CESGRANRIO)

• A. 1
• B. 2
• C. 3
• D. 12
• E. 120

Na manutenção preventiva de um transformador de potência, foi realizada uma análise para avaliar a qualidade do óleo isolante. Essa análise permite identificar e diagnosticar eventuais falhas incipientes e potenciais em transformadores. Nessa manutenção, foi realizada a análise de

• A. rigidez dielétrica
• B. tensão interfacial
• C. índice de neutralização
• D. resposta em frequência
• E. gases dissolvidos

• A. 1
• B. 2
• C. 3
• D. 1 e 2
• E. 1 e 3

Numa instalação elétrica predial em baixa tensão, deseja- -se substituir os condutores de fases de cobre dos circuitos de iluminação por condutores de alumínio. O valor, em mm² da seção mínima permitida para os novos condutores de alumínio é de

• A. 2,5
• B. 4,0
• C. 6,0
• D. 10,0
• E. 16,0

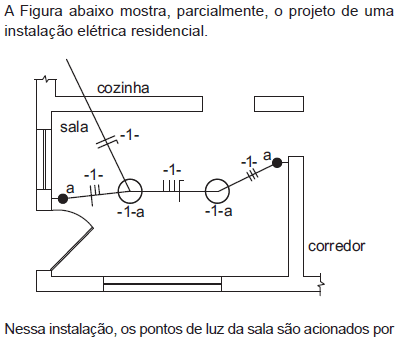

• A. um interruptor de uma seção cada
• B. um interruptor de duas seções cada
• C. dois interruptores de uma seção
• D. dois interruptores three-way
• E. dois interruptores four-way

Antes de iniciar um serviço em um barramento elétrico de média tensão, o técnico de manutenção precisa certificar- se de que o barramento não está energizado. Nesse caso, o instrumento que o técnico deve utilizar em segurança é a(o)

• A. vara telescópica
• B. detector de tensão
• C. alicate amperímetro
• D. voltímetro
• E. multímetro

A manutenção de equipamentos em eletricidade pode ser determinada através de testes ou ensaios que avaliam o estado operacional dos equipamentos. Um desses testes é conhecido como Índice de Polarização, o qual é realizado em máquinas elétricas, tais como geradores e motores elétricos.

Em gerador elétrico, esse teste é aplicado para determinar a(o)

• A. resistividade térmica
• B. permeabilidade magnética
• C. geração de harmônicos
• D. índice de vibração
• E. estado do isolamento dos enrolamentos

Um técnico foi requisitado para fazer a instalação de um circuito em uma fábrica têxtil. O circuito é eletricamente separado dos circuitos elétricos comuns da fábrica, porém, não é possível realizar a instalação desse circuito em uma linha elétrica exclusiva, pois a linha elétrica deve ser utilizada, também, para instalação de outro circuito não separado. O técnico dispõe do seguinte material, no almoxarifado da fábrica, para a realização da instalação:

- Eletroduto metálico rígido

- Eletroduto de PVC flexível

- Condutores não isolados

- Condutores isolados

- Cabo multipolar sem cobertura metálica

- Cabo multipolar com cobertura metálica

No que diz respeito ao compartilhamento de circuitos separados e não separados em uma mesma linha elétrica, os materiais que podem ser utilizados pelo técnico para a realização da instalação são os condutores

• A. isolados em eletroduto metálico rígido ou cabo multipolar sem cobertura metálica.
• B. isolados em eletroduto metálico rígido ou cabo multipolar com cobertura metálica.
• C. isolados em eletroduto de PVC flexível ou cabo multipolar sem cobertura metálica.
• D. não isolados em eletroduto metálico rígido ou cabo multipolar com cobertura metálica.
• E. não isolados em eletroduto de PVC flexível ou cabo multipolar sem cobertura metálica.

O avanço tecnológico das chaves eletrônicas permitiu a utilização de dispositivos que se destinam a controlar a partida dos motores de indução. Um desses dispositivos é o soft-starter que controla a partida de um motor alterando a tensão de alimentação desse motor durante o período de partida.

Considere a tensão de entrada senoidal e de amplitude e frequência constantes, à qual está conectado um circuito composto por um soft-starter em cada fase, que aciona um motor de indução trifásico ligado em estrela e que está programado para suavizar a partida do motor.

Qual é a forma de onda da tensão entre o terminal de uma fase e o neutro do motor controlado pelo soft-starter durante o momento de sua partida?

• A.
• B.
• C.
• D.
• E.

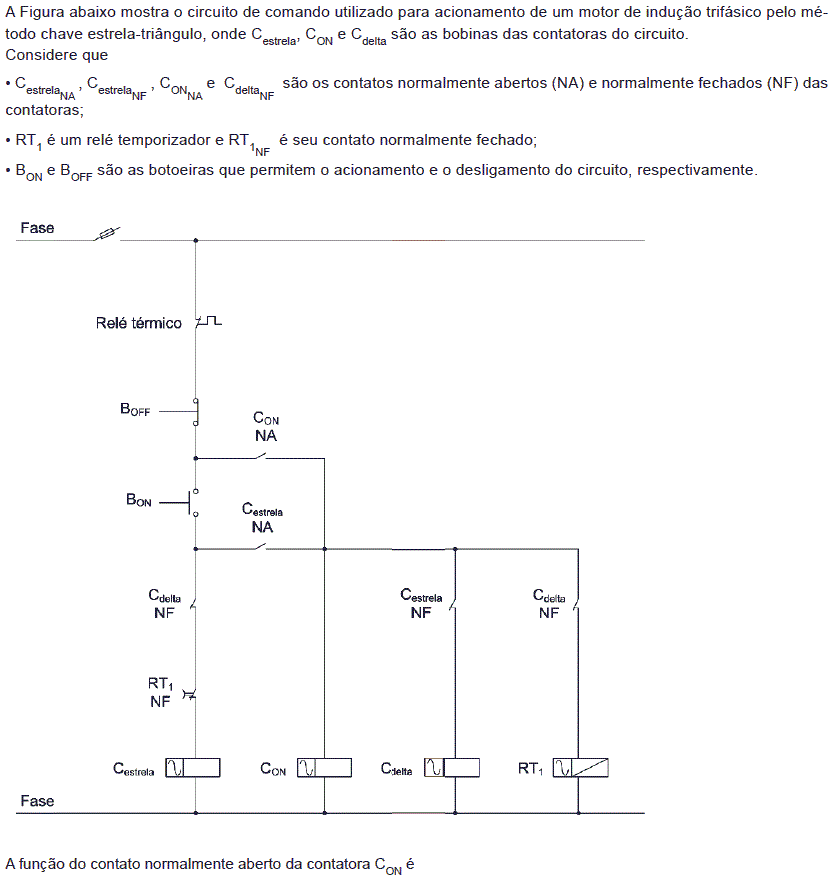

• A. fazer a função de contato de selo da contatora C_ON após ela ser ligada.
• B. desligar o circuito de comando em conjunto com a botoeira B_OFF.
• C. abrir o circuito de comando na ocorrência de uma sobrecorrente.
• D. acionar o circuito auxiliar de iluminação que atesta o funcionamento da máquina de indução.
• E. impedir o acionamento da contatora C_estrela.
