Questões de Conhecimentos Técnicos de um determinado Cargo/Área da Fundação CESGRANRIO (CESGRANRIO)

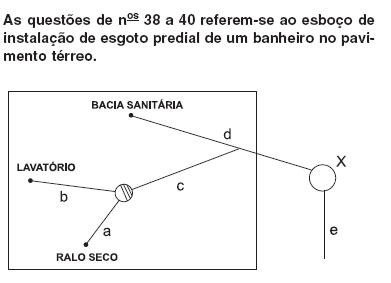

A simbologia correta para o elemento X é:

• A.
• B.
• C.
• D.
• E.

Para minimizar o efeito de tensões excessivas em trechos curtos de ramais de tubulações, o traçado recomendado para uma derivação de duas linhas troncos é o:

• A.
• B.
• C.
• D.
• E.

Para que a representação fique correta, devem ser desenhados com linha tracejada apenas os trechos:

• A. a e b.
• B. c e d.
• C. d e e.
• D. a, b e c.
• E. a, b, c e d.

Os tubos para fluidos não tóxicos, não inflamáveis e não perigosos, para pressões de trabalho de até 1000kPa e em temperaturas até 185°C são classificados pela especificação ASTM como "Categoria D". Para esta tubulação, a norma ASME B.31.3 estabelece como permissíveis os exames não destrutivos:

• A. visual e hidrostático.
• B. radiográfico e de partículas magnéticas.
• C.

  de partículas magnéticas e de líquidos penetrantes.

• D. de líquidos penetrantes e visual.
• E. de ultra-som e radiográfico.

Sabendo-se que o elemento X apresenta tubulação de ventilação conforme a NBR 8160:1999 (Sistemas prediais de esgoto sanitário – projeto e execução), o trecho d só precisará ser ventilado se o seu comprimento, em metros, for maior que:

• A. 1,20
• B. 2,40
• C. 5,00
• D. 7,20
• E. 10,00

O processo de soldagem com eletrodo revestido em que o arco elétrico produz bombardeio de elétrons na alma do eletrodo é obtido com a máquina com corrente:

• A. alternada, com a peça ligada ao aterramento.
• B.

  contínua e polaridade direta, com a peça ligada ao positivo.

• C.

  contínua e polaridade direta, com a peça ligada ao negativo.

• D.

  contínua e polaridade inversa, com a peça ligada ao positivo.

• E.

  contínua e polaridade inversa, com a peça ligada ao negativo.

Segundo a NBR NM 43:2002 (Cimento Portland - determinação da pasta de consistência normal), a diferença entre 2 resultados individuais, obtidos a partir de uma amostra submetida a ensaio por um operador empregando o mesmo equipamento, em um curto intervalo de tempo, em valor absoluto, NÃO deve ser maior que:

• A. 0,5%
• B. 0,6%
• C. 0,8%
• D. 1,0%
• E. 1,0%

A fissuração a frio por hidrogênio pode ocorrer um certo tempo após a execução de uma solda e é identificada por trincas nas posições:

• A. sob cordão e interlamelar.
• B. interlamelar e garganta.
• C. garganta e raiz.
• D. raiz e margem.
• E. margem e sob cordão.

Após o ensaio de compressão, o corpo de prova cilíndrico de concreto ficou conforme o croqui acima. Essa ruptura é do tipo

• A. cisalhada.
• B. colunar.
• C. colunar e bipartida
• D. cônica.
• E. cônica e bipartida.

A epitaxia é um fenômeno que ocorre nos processos de soldagem, sendo caracterizada por:

• A.

  prolongamento dos grãos a partir da zona de ligação.

• B.

  redução da solidificação de grãos com direções perpendiculares à zona de ligação.

• C.

  segregação de fases a partir da zona de ligação.

• D.

  separação de substâncias dissolvidas durante a solidificação.

• E.

  formação de porosidade vermicular perpendicular à face de solidificação.
