Com relação ao triângulo das potências e fator de potência, assinale a alternativa incorreta:

• A. a potência ativa, em W, é aquela correspondente ao produto da corrente com a parcela da tensão que está em fase com ela.
• B. a potência reativa, em VAR, é o negativo do produto da corrente com a parcela da tensão que está em quadratura com ela.
• C. a potência aparente, e VA, é a potência total fornecida pelo gerador à impedância.
• D. a potência aparente, e VA, é a potência total fornecida pelo gerador à impedância.

Em circuitos de corrente alternada, cargas resistivas, indutivas e capacitivas apresentam comportamentos distintos devido as suas reatâncias. Com relação a essas características de cargas, assinale a alternativa correta:

• A. as cargas resistivas não provocam defasagem entre tensão e corrente, recebendo do gerador apenas a potência aparente, que é dissipada totalmente.
• B. as cargas indutivas atrasam a tensão em relação à corrente, recebendo do gerador as potências ativa e reativa, enquanto a potência ativa é totalmente dissipada, a potência reativa é devolvida ao gerador.
• C. as cargas capacitivas são aquelas que adiantam a tensão em relação à corrente, recebendo do gerador potências ativa (dissipada) e reativa (devolvida).
• D. nenhuma das alternativas anteriores.

As figuras 1, 2 e 3 correspondem a aplicações específicas, utilizando amplificadores operacionais. Assinale a alternativa que identifica estes circuitos na mesma ordem:

• A. buffer, amplificador inversor, integrador.
• B. amplificador não inversor, amplificador inversor, diferenciador.
• C. amplificador não inversor, amplificador inversor, integrador.
• D. amplificador inversor, amplificador não inversor, integrador.

O amplificador operacional é um amplificador multiestágio com entrada diferencial cujas características se aproximam a de um amplificador ideal. Quanto às características ideais de um AOP, assinale a alternativa incorreta:

• A. possui impedância de entrada infinita.
• B. possui impedância de saída nula.
• C. apresenta resposta de frequência infinita.
• D. possui ganho de tensão finito.

Quanto ao funcionamento dos transistores de efeito de campo (FET), assinale a alternativa correta:

• A. em um JFET (transistor de efeito de campo de junção) canal N, quanto mais negativo o valor da tensão aplicada à porta, maior será a corrente de dreno.
• B. a corrente de dreno de um JFET (transistor de efeito de campo de junção) canal N será máxima quando a tensão aplicada entre os terminais porta e fonte for nula.
• C. em um MOSFET (transistor de efeito de campo de porta isolada) de modo depleção, quando a tensão aplicada na porta for nula, a corrente de dreno também será nula.
• D. um MOSFET (transistor de efeito de campo de porta isolada) de modo intensificação canal N, opera tanto com tensão positiva quanto com tensão negativa aplicada entre os terminais porta e fonte.

Utilizando a álgebra booleana, assinale a alternativa que representa a simplificação máxima da expressão

• A.
• B.
• C.
• D. Nenhuma das alternativas anteriores.

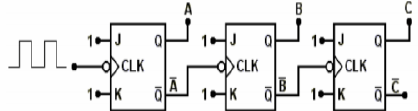

Assinale a alternativa que corresponde ao circuito apresentado abaixo:

• A. registrador de deslocamento.
• B. contador síncrono.
• C. contador assíncrono crescente.
• D. contador assíncrono decrescente.

A soma vetorial das Reatâncias (X_L + X_C) com a Resistência (R), dá-se o nome de:

• A. Frequência.
• B. Impedância.
• C. Indutância reativa.
• D. Resistência Equivalente.

A velocidade em que um disjuntor termomagnético dispara para fazer a proteção de um circuito elétrico é demonstrada através:

• A. Da curva de atuação do dispositivo.
• B. Da forma de instalação do dispositivo.
• C. Da quantidade de pólos do dispositivo.
• D. Do tipo de material em que o dispositivo foi construído.

Em relação a Lei de Ohm, pode-se afirmar que:

I - A corrente é diretamente proporcional à tensão aplicada e inversamente proporcional à resistência.

II - Para uma resistência fixa, quanto maior a tensão aplicada aos terminais de um resistor, maior a corrente.

III - Para uma tensão fixa, quanto maior for a resistência, maior será a corrente.

Assinale a alternativa correta:

• A. Apenas a afirmativa I está correta.
• B. Apenas a afirmativa II está correta.
• C. Apenas as afirmativas I e II estão corretas.
• D. Todas as afirmativas estão corretas.
