Questões de Conhecimentos Técnicos de um determinado Cargo/Área da Fundação Carlos Chagas (FCC)

Sabendo que é difícil, ou mesmo impossível, o corte oxiacetilênico do alumínio, os procedimentos que poderão ser adotados para cortá-lo na preparação de um chanfro para soldagem em chapa espessa de 25 mm serão:

• A.

  oxihídrico, plasma e corte mecânico.

• B.

  plasma, oxihídrico e água em alta pressão.

• C.

  laser, grafite e oxipropano.

• D.

  corte mecânico, plasma e água em alta pressão.

• E.

  corte mecânico, eletrodo de grafite e oxipropano.

Um transformador trifásico ideal tem o primário na configuração estrela e o secundário na configuração triângulo. A relação de espiras primário/secundário é igual a N₁/N₂ = 10 e a tensão de fase do primário é de 1270 V / 60 Hz. Neste caso, a tensão de linha do primário e do secundário valem, em V, respectivamente,

• A.

  1270 e 220.

• B.

  1270 e 127.

• C.

  2200 e 380.

• D.

  2200 e 127.

• E.

  2200 e 220.

Ao utilizar uma vazão de gás acetileno superior a 1000 litros/hora para uma chama oxiacetilênica esta poderá

• A.

  distanciar-se do maçarico e apagará.

• B.

  ser engolida pelo maçarico.

• C.

  ficar estável.

• D.

  ficar muito grande.

• E.

  ficar muito pequena.

Um circuito de comando é constituído de duas chaves sem retenção, sendo S1 do tipo NA, S2 do tipo NF e um relé K com um contato do tipo NA. As chaves e o contato do relé comandam a bobina do relé segundo a função lógica K = (S1 + K) . . A tabela-verdade que representa o comportamento desse circuito de comando é:

• A.
• B.
• C.
• D.
• E.

Como regra de segurança, ao conectar um maçarico de solda oxiacetilênica aos cilindros de gases, para oxigênio e acetileno, as mangueiras e conexões com rosca a serem utilizadas serão, respectivamente,

• A.

  preta, com rosca à direita, e vermelha, com rosca à direita.

• B.

  vermelha, com rosca à direita, e preta, com rosca à esquerda.

• C.

  preta, com rosca à esquerda, e vermelha, com rosca à direita.

• D.

  vermelha, com rosca à esquerda, e preta, com rosca à direita.

• E.

  preta, com rosca à direita, e vermelha, com rosca à esquerda.

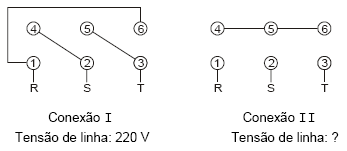

Um motor trifásico de seis terminais de acesso tem os seus enrolamentos conectados aos terminais externos do seguinte modo: (1 − 4); (2 − 5); (3 − 6). A figura abaixo apresenta os dois modos de conexão externa.

As conexões I e II e a tensão de linha da conexão II, para que ela opere com a mesma tensão de fase da conexão I, são:

• A.
• B.
• C.
• D.
• E.

Os fatores que estão envolvidos na escolha de um eletrodo revestido para uma determinada tarefa de soldagem, são:

• A.

  tipo de gás, tipo de fluxo, tipo de junta e propriedades mecânicas.

• B.

  fator de ocupação do soldador, tipo de gás, espessura do metal base e posição de soldagem.

• C.

  espessura do metal base, posição de soldagem, tipo de junta, propriedades mecânicas e composição química.

• D.

  tipo de fluxo, fator de ocupação do soldador, composição química e espessura do metal base.

• E.

  propriedades mecânicas, tipo de fluxo, tipo de junta e composição química.

Duas resistências R1 = 40 Ω e R2 = 60 Ω são ligadas em série e alimentadas por uma tensão de 80 V. Neste caso, as potências dissipadas por R1 e R2 valem, em W, respectivamente,

• A.

  96,4 e 46,2.

• B.

  80,0 e 53,6.

• C.

  64,8 e 42,4.

• D.

  32,0 e 48,0.

• E.

  25,6 e 38,4.

E-6010, segundo a norma AWS, significa um eletrodo com limite de resistência mínimo de 60000 psi (410 MPa) de metal depositado, soldável em todas as posições e com revestimento

• A.

  oxidante.

• B.

  celulósico.

• C.

  básico.

• D.

  ácido.

• E.

  rutílico.

Para instalar um voltímetro no painel de um sistema de potência que opera em 13,8 kV é indicado o uso de um

• A.

  transformador de corrente.

• B.

  transformador de potencial.

• C.

  variac.

• D.

  reostato.

• E.

  reator.
