Questões de Conhecimentos Técnicos de um determinado Cargo/Área da Fundação Carlos Chagas (FCC)

Em obras de concreto armado convencional existem várias nomenclaturas destinadas aos tipos de armadura que devem ser conhecidas pelo técnico responsável. Assim, com relação a uma viga de concreto armado convencional, as expressões ""aço positivo"", ""aço negativo"" e ""tirante"" significam, respectivamente, aço

• A.

  sujeito à tração; aço sujeito à compressão; aço dos estribos.

• B.

  sujeito à compressão; aço sujeito à tração; aço de montagem.

• C.

  tipo CA50-A; Aço tipo CA60-B; Aço de amarração.

• D.

  que ocupa a parte superior da peça; aço que ocupa a parte inferior da peça; aço tensor das paredes da forma.

• E.

  que ocupa a parte inferior da peça; aço que ocupa a parte superior da peça; aço tensor das paredes da forma.

É um dispositivo de comando de iluminação que precisa da ação humana para ligar o circuito, mas desliga-se automaticamente após um tempo previamente ajustado no seu respectivo botão de controle:

• A.

  relé de impulso.

• B.

  relé fotoelétrico.

• C.

  interruptor com sensor infravermelho.

• D.

  interruptor de minuteria.

• E.

  interruptor diferencial-residual.

Após a confecção de peças que serão montadas no conjunto de tração de um equipamento de transporte de carga, alguns ensaios laboratoriais foram especificados. Neste contexto, são considerados ensaios NÃODESTRUTIVOS de materiais:

• A.

  ultra-som e impacto.

• B.

  impacto com carga progressiva e ultra-som.

• C.

  líquido penetrante e flexão.

• D.

  dobramento e tração.

• E.

  partícula magnética e líquido penetrante.

Em obras de concreto armado convencional, sem adição de aditivos, em traço de consumo médio de cimento e armadura leve, cuja concretagem não ocorreu de maneira uniforme, podem surgir os defeitos chamados de "bicheira" e "segregação". Esses defeitos são, respectivamente,

• A.

  bolsas de acúmulo de água e nata de cimento provocadas pelo excesso de água na massa; a passagem da nata de cimento para fora da forma provocada pelas deformações das formas.

• B.

  acúmulos de agregados em determinados pontos causados pela falta de mistura adequada; a separação do concreto em três camadas − areia, cimento, brita − provocada pela adição excessiva de água.

• C.

  vazios irregulares na peça, não preenchidos durante a concretagem, provocados pela falta de vibração; a separação entre os agregados e a nata de cimento provocados por excesso de vibração.

• D.

  acúmulos de agregados em determinados pontos causados pela falta de mistura adequada; a passagem da nata de cimento para fora da forma provocada pelas deformações das formas.

• E.

  vazios irregulares na peça, não preenchidos durante a concretagem, provocados pela falta de vibração; a separação do concreto em três camadas − areia, cimento, brita − provocada pela adição excessiva de água.

Um transformador de 110 V × 12 V - 5 A alimenta uma carga de 20 - com cos = 1,0. Então, a corrente no enrolamento primário vale, aproximadamente,

• A.

  65 mA

• B.

  95 mA

• C.

  120 mA

• D.

  260 mA

• E.

  480 mA

O silício, utilizado como componente na produção do ferro fundido, tem como função

• A.

  amenizar o efeito do enxofre e favorecer a formação de grafita.

• B.

  ativar e acelerar a dissociação do carbono na formação de grafite.

• C.

  estabelecer ligações covalentes, responsáveis pela separação do carbono.

• D.

  preparar a perlita para transformá-la em cementita.

• E.

  estabelecer a união entre o carbono e a bauxita.

Durante a construção de um novo edifício de escritórios no pátio do Metrô, as vigas baldrames foram concretadas em uma segunda-feira à tarde. O topo das vigas ficou nivelado com o solo em seu redor. Na quinta-feira pela manhã, o empreiteiro resolveu passar sobre essas vigas com uma escavadeira tipo bob-cat equipada com esteiras e lança retro-escavadeira, a fim de dar início à retirada de terra no interior da planta para execução de uma caixa de água. O técnico responsável deve

• A.

  impedir a passagem da máquina, pois, além do tempo de cura ser insuficiente para uma carga adicional, os apoios das vigas são os blocos de fundação e não o solo.

• B. permitir a passagem da máquina, desde que ela passe pela viga de menor vão, pois, quanto menor o vão, será menor o esforço de flambagem.
• C.

  permitir a passagem pois, além de já ter passado 72 horas, as vigas baldrames estão totalmente apoiadas no solo, não correndo risco de afundamento.

• D.

  impedir a passagem da máquina, pois está montada sobre esteiras, e não pneus, que não causariam dano algum à superfície das vigas.

• E.

  permitir a passagem da máquina desde que, sobre as vigas por onde a máquina passar, sejam colocadas tábuas que impeçam que a esteira danifique a superfície das vigas.

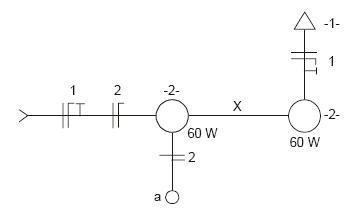

O diagrama unifilar abaixo representa a instalação de dois circuitos:

1. tomada de 127 V com condutor terra;

2. duas lâmpadas de 127 V × 60 W em paralelo comandadas por um interruptor simples.

Os condutores do eletroduto, identificado por X, estão corretamente representados em:

• A.



• B.



• C.



• D.



• E.



Para os trabalhos de caldeiraria e serralharia, os tipos de tolerâncias mais utilizadas são

• A.

  geométrica e angular.

• B.

  dimensional e diametral.

• C.

  acabamento e posição.

• D.

  dimensional e geométrica.

• E.

  forma e posição.

Durante uma inspeção de rotina na laje de cobertura de um dos prédios do pátio do Metrô, notou-se um vazamento em um tubo de PVC. O vazamento ocorria através de uma pequena fissura que surgiu na posição longitudinal ao tubo. A laje de cobertura não possui telhado ou outra proteção qualquer, pois é impermeabilizada. O tubo fica exposto às intempéries, simplesmente apoiado sobre pedaços de pneus de borracha recortados que, por sua vez, ficam apoiados em tijolos de barro, espaçados de 50cm em 50cm. O tubo de PVC tem diâmetro nominal de 2 polegadas e leva a água de alimentação para dentro da caixa de água. Sabendo desse quadro, é correto afirmar que a fissura surgiu porque

• A.

  a vibração causada pela passagem da água no interior do tubo e a falta de fixação firme permitem que o tubo entre em ressonância vibracional, causando as fissuras.

• B.

  os espaçamentos dos apoios são insuficientes e a borracha de pneu reaproveitado é quimicamente agressiva ao PVC, permitindo o surgimento de fissuras.

• C.

  a pressão da água tem sua força aumentada por conta do diâmetro de 2 polegadas, facilitando o surgimento de fissuras.

• D.

  o PVC não suporta a radiação ultravioleta e, com o tempo de exposição prolongado e a pressão interna da água, a fissura surge.

• E.

  a cinta de aço dos pneus funciona com aterramento que passa ao tubo corrente elétrica, que é quimicamente nociva ao plástico PVC, permitindo sua degradação lenta.
