Questões de Conhecimentos Técnicos de um determinado Cargo/Área da Fundação Carlos Chagas (FCC)

Com relação à História da Companhia do Metrô Metropolitano de São Paulo, analise:

I. "Foi esta linha que marcou o nascimento do Metrô de São Paulo e foi nela que se concentraram as disputas que exigiram as opções tecnológicas que iriam fazer do metrô paulistano um dos mais velozes e modernos do mundo."

II. "Se, na superfície, a intenção do Metrô era ser o máximo possível invisível, nos subterrâneos suas estações e trens foram invadidas pela cores quentes e frias que se alternavam nas cerâmicas das paredes, nos granitos dos pisos e pelas obras de artistas consagrados, como Cícero Dias, Tomie Ohtake, Geraldo de Barros, Francisco Brennand e outros."

III. "O resultado foi outro: três vezes mais longa e com uma configuração totalmente diferente, a exemplo do que acontecia em São Francisco, México, Washington e Atlanta, foi projetada para ser construída na superfície, aproveitando o leito da via férrea da antiga Rede Ferroviária Federal."

Os itens I, II e III referem-se, respectivamente, aos históricos das linhas

• A. Verde; Vermelha; Lilás.
• B. Azul; Vermelha; Lilás.
• C. Azul; Verde; Vermelha.
• D. Vermelha; Verde; Azul.
• E. Lilás; Azul; Vermelha.

Um sistema elétrico de aquecimento tem as especificações seguintes:

Tensão de entrada:            220 V

Posição 0:                         desligado

Posição 1:                         potência de 1500 W

Posição 2:                         potência de 3000 W

O disjuntor mais adequado para proteger o circuito elétrico onde apenas o sistema de aquecimento está instalado deve ser de

• A. 120 A.
• B. 60 A.
• C. 20 A.
• D. 10 A.
• E. 5 A.

Em uma grande solenidade realizada em local fechado, onde estarão reunidas autoridades e populares, é dever dos agentes de segurança

• A.

  fazer levantamento prévio do local.

• B.

  convocar o policiamento a cavalo para evitar aglomerações externas.

• C.

  solicitar apoio do policiamento aéreo.

• D.

  preparar atiradores de elite.

• E.

  isolar a área num raio de duzentos metros.

Quando a ocasião exigir máxima discrição dos agentes de segurança, é recomendável, para o reconhecimento mútuo e a troca de breves informações entre si, a utilização de

• A.

  fardas.

• B.

  celulares.

• C.

  senhas.

• D.

  rádio-comunicação.

• E.

  mensageiros.

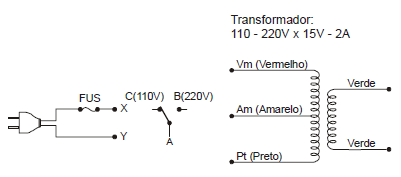

Para responder às questões de números 31 e 32, considere a figura abaixo.

Para que o transformador possa operar com tensões de 110 V e 220 V no primário, devem ser feitas as conexões indicadas em

• A. (X – A) ; (B – Am) ; (C – Pt) ; (Y – Vm)
• B. (X – A) ; (B – Vm) ; (C – Am) ; (Y – Pt)
• C. (X – Vm) ; (B – Am) ; (C – Pt) ; (Y – A)
• D. (X – Vm) ; (Y – B) ; (C – Am) ; (A – Pt)
• E. (X – Pt) ; (Y – A) ; (B – Am) ; (C – Vm)

Para responder às questões de números 31 e 32, considere a figura abaixo.

Estando o primário ligado corretamente na tensão da rede de 220 V, se uma carga resistiva de 100 Ω for ligada no secundário, a corrente no primário será de, aproximadamente,

• A. 1 mA.
• B. 1 A.
• C. 10 mA.
• D. 100 mA.
• E.



Uma vantagem do amperímetro alicate em relação ao normal é possibilitar a medida de corrente

• A. sem precisar energizar o circuito.
• B. sem precisar abrir o circuito.
• C. RMS, já que o normal só permite medir corrente DC.
• D.

  alternada em valor de pico, já que o normal só permite medir corrente RMS.

• E. alternada em freqüências até a faixa de megahertz.

NÃO representa uma seção padronizada de fio flexível para instalações elétricas:

• A. 1,5 mm²
• B. 2,5 mm²
• C. 4,0 mm²
• D. 5,5 mm²
• E. 6,0 mm²

Um motor trifásico deve operar com tensão de fase de 220 V. Se os seus enrolamentos estiverem ligados em estrela, a tensão de linha da rede deve ser de

• A. 110 V.
• B. 127 V.
• C. 220 V.
• D. 380 V.
• E. 440 V.

O ripple de uma fonte de alimentação é a medida

• A.

  da variação da tensão de saída em relação à variação da tensão da rede.

• B. da capacidade de corrente de saída.
• C. do nível de ondulação da tensão DC.
• D.

  da variação da tensão da rede em relação à carga de saída.

• E. do fator de potência da carga.
