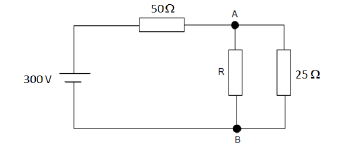

A figura a seguir apresenta um circuito de corrente contínua.

Um circuito equivalente entre os pontos A e B, que fornece a mesma tensão e a mesma corrente elétrica do circuito original ao resistor R, é formado por

• A. uma fonte de 300 V e um resistor de 75,0
• B. uma fonte de 300 V e um resistor de 25,0
• C. uma fonte de 100 V e um resistor de 37,5
• D. uma fonte de 100 V e um resistor de 16,7
• E. uma fonte de 75 V e um resistor de 16,7

Um circuito elétrico de corrente alternada, que solicita 100 kVA de potência aparente, possui relação de reatância indutiva pela

A potência ativa solicitada por esse circuito é igual a

• A. 100,0 W.
• B. 86,5 W.
• C. 70,6 W.
• D. 57,7 W.
• E. 50,0 W.

Um circuito elétrico série composto por dois resistores iguais é alimentado por uma fonte senoidal monofásica com tensão igual a 200 V de valor médio.

O valor da tensão eficaz em um dos resistores é igual a

• A.
• B.
• C.
• D.
• E.

A potência elétrica solicitada por uma impedância foi determinada por meio do produto das leituras realizadas com um voltímetro e um amperímetro.

O resultado desse produto corresponde à potência

• A. reativa indutiva.
• B. reativa capacitiva.
• C. aparente.
• D. ativa.
• E. dissipada.

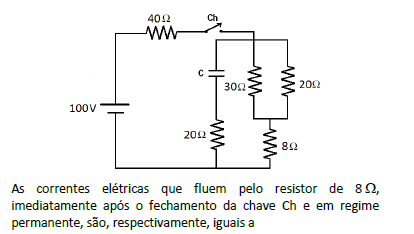

A figura a seguir apresenta um circuito composto por cinco resistores e um capacitor alimentados por uma fonte de 100 V.

• A. 1,0 A e 1,67 A.
• B. 1,0 A e 1,0 A.
• C. 1,67 A e 1,67 A.
• D. 2,0 A e 1,0 A.
• E. 2,0 A e 1,67 A.

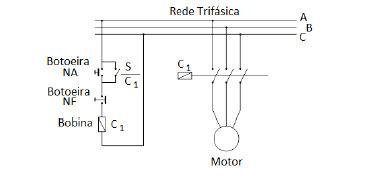

A respeito do esquema de acionamento do motor apresentado na figura, analise as afirmativas a seguir.

I. A botoeira NA possui a função de acionar o motor.

II. A chave S possui a função de desligar o motor.

III. A botoeira NF possui a função de selar a conexão realizada pela chave NA.

Está correto o que se afirma em:

• A. I, apenas.
• B. II, apenas.
• C. III, apenas.
• D. I e II, apenas.
• E. II e III, apenas.

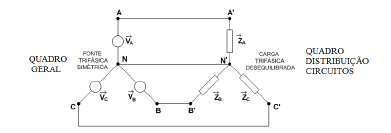

Considere o sistema de alimentação de um consumidor residencial representado por um sistema de alimentação trifásico estrela-estrela desequilibrado ligado a quatro fios, conforme a figura a seguir.

Sobre esse sistema, analise as afirmativas a seguir.

I. A corrente de neutro é igual a zero.

II. A potência em cada carga monofásica que compõe a carga trifásica é igual a 1/3 da potência trifásica.

III. Retirando-se o fio que conecta os neutros da fonte e da carga, as tensões em cada uma das cargas monofásicas que compõem a carga trifásica serão alteradas.

Está correto o que se afirma em:

• A. I, apenas.
• B. II, apenas.
• C. III, apenas.
• D. I e II, apenas.
• E. II e III, apenas.

A figura a seguir apresenta um típico circuito de disparo com uso de um SCR.

A respeito desse circuito, analise as afirmativas a seguir.

I. A polarização negativa no gatilho, no caso da polaridade invertida da fonte, é limitada pelo diodo.

II. Para iniciar e manter a condução do SCR, a chave Ch deve ser fechada, podendo em seguida permanecer aberta.

III. Estando o SCR no estado de condução e a chave Ch fechada, a corrente elétrica é interrompida com a abertura dessa chave.

Está correto o que se afirma em:

• A. I, apenas.
• B. II, apenas.
• C. III, apenas.
• D. I e II, apenas.
• E. II e III, apenas.

Uma instalação elétrica com potência demandada igual a 9 kW possui um fator de potência de 0,5 indutivo. Para elevar esse fator de potência para no mínimo 0,866, deve-se instalar um banco de capacitores entre o seguinte intervalo:

• A.
• B.
• C.
• D.
• E.

A respeito da atuação dos disjuntores termomagnéticos frente às correntes de curto-circuito, analise as afirmativas a seguir.

I. Os disjuntores com curva B atuam entre três e cinco vezes a corrente nominal.

II. Os disjuntores com curva C atuam entre cinco e dez vezes a corrente nominal.

III. Os disjuntores com curva D atuam entre dez e trinta vezes a corrente nominal.

Está correto o que se afirma em:
