Em relação aos princípios básicos de eletromagnetismo, assinale a alternativa correta.

• A. Núcleos de ferro e ferrite possuem alta resistência à passagem do fluxo magnético.
• B. A capacidade de armazenamento de cargas elétricas é chamada de capacitância.
• C. Se o polo norte de um ímã estiver se aproximando de uma das faces de uma espira circular, a corrente induzida nessa espira tem um sentido tal que cria um polo sul nessa mesma face, de forma a atrair o ímã.
• D. Em cada ponto de uma região submetida a um campo elétrico existe um potencial magnético.
• E. Quando uma corrente passa pelas espiras de um indutor, cada uma dessas espiras cria ao seu redor um campo elétrico.

A capacitância de um capacitor de placas paralelas depende:

• A. da permeabilidade magnética do material.
• B. da corrente que o percorre.
• C. da indução magnética à qual ele está submetido.
• D. da distância entre as placas.
• E. do seu número de espiras.

Linhas de transmissão são os equipamentos empregados para transportar grandes blocos de energia por grandes distâncias, entre os centros geradores e os centros consumidores. Para tanto, elas são construídas utilizando-se diversos equipamentos elétricos e mecânicos, cada um com função pré-definida. Assinale a alternativa cujos equipamentos são EXCLUSIVOS de uma linha de transmissão.

• A. Condutor, cadeia de isolador e pórtico de concreto.
• B. Cabo para-raios, torre e transformador.
• C. Relés de proteção, torre metálica e transformador de potencial.
• D. Torre metálica, cabo para-raios e cadeia de isolador.
• E. Banco de capacitor, disjuntor e condutor.

Frente ao elevado número de descargas atmosféricas observado no Brasil anualmente e a extensa malha de linhas de transmissão, tornam-se essenciais a blindagem e o aterramento das torres de transmissão, a fim de se evitar ou minimizar possíveis incidências desses distúrbios. Sobre o assunto, considere as seguintes afirmativas:

1. Cabos para-raios usados na blindagem de linhas de transmissão são aterrados nas extremidades dessas linhas.

2. A torre metálica participa do escoamento de descargas atmosféricas.

3. A resistência do aterramento será uniforme ao longo de toda a extensão da linha de transmissão.

4. As técnicas de aterramento de torres de transmissão são baseadas no uso de eletrodos de contrapesos interligados por cabos condutores.

Assinale a alternativa correta.

• A. Somente a afirmativa 4 é verdadeira.
• B. Somente as afirmativas 1 e 3 são verdadeiras.
• C. Somente as afirmativas 2 e 4 são verdadeiras.
• D. Somente as afirmativas 1, 2 e 3 são verdadeiras.
• E. Somente as afirmativas 1, 2 e 4 são verdadeiras.

As linhas de transmissão de energia apresentam alguns fenômenos elétricos intrínsecos à sua característica física e de operação. Sobre esses fenômenos, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:

( ) O efeito pelicular, comumente observado em transmissão em corrente contínua, ocorre devido à ionização do ar.

( ) O efeito capacitivo das linhas de transmissão em corrente alternada pode causar elevação da tensão elétrica ao longo dessas linhas de transmissão.

( ) O efeito corona pode ser observado nas extremidades das cadeias de isoladores das linhas de transmissão.

( ) O trilhamento elétrico é muito comum em condutores nus sob chuva.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

• A. F – V – V – F.
• B. V – F – F – V.
• C. F – V – F – V.
• D. V – F – V – V.
• E. V – V – F –F.

As cadeias de isoladores são fundamentais numa linha de transmissão para manutenção das distâncias dielétricas. Sobre esses equipamentos, considere as seguintes afirmativas:

1. A localização de falhas de cadeias de isoladores de vidro ou porcelana pode ser feita por inspeção visual.

2. Os tipos mais comuns de conexão de cadeias de isoladores são concha, boleto e garfo.

3. Instalam-se pesos adicionais nas extremidades das cadeias de isoladores para melhorar a estabilidade mecânica da linha.

4. Isoladores poliméricos podem ser utilizados para linhas de transmissão com tensão igual ou superior a 138 kV.

Assinale a alternativa correta.

• A. Somente as afirmativas 1 e 2 são verdadeiras.
• B. Somente as afirmativas 2 e 4 são verdadeiras.
• C. Somente as afirmativas 3 e 4 são verdadeiras.
• D. Somente as afirmativas 1, 2 e 3 são verdadeiras.
• E. As afirmativas 1, 2, 3 e 4 são verdadeiras.

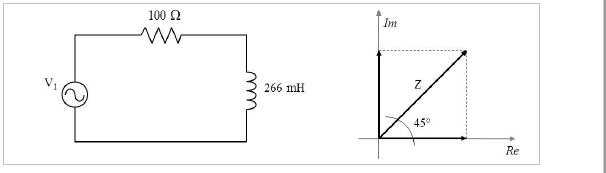

A ilustração a seguir apresenta uma fonte de tensão alternada alimentando um resistor e um indutor. O diagrama fasorial desse circuito é mostrado ao lado. Assinale a alternativa que apresenta o valor do módulo da impedância Z, em ohms

• A. 45.
• B. 100.
• C. 141.
• D. 266.
• E. 366

No sistema internacional de unidades, as medidas de carga elétrica, potência, campo magnético e conjugado (torque) são, respectivamente:

• A. Coulomb – Watt – Tesla – Newton vezes metro.
• B. Watt – Newton vezes metro – Coulomb – Tesla.
• C. Watt – Coulomb – Newton vezes metro – Tesla.
• D. Coulomb – Watt – Tesla – Newton vezes metro.
• E. Watt – Newton vezes metro – Tesla – Coulomb.

Assinale a alternativa que apresenta, respectivamente, a potência ativa total, a potência reativa total e a potência aparente total em um sistema trifásico.

• A.
• B.
• C.
• D.
• E.

• A. 720 W - 960 Var - 1200 VA.
• B. 960 W - 720 Var - 1400 VA.
• C. 960 W - 720 Var - 1200 VA.
• D. 960 W - 960 Var - 1680 VA.
• E. 1200 W - 960 Var - 2160 VA.
