Questões de Desenho Industrial

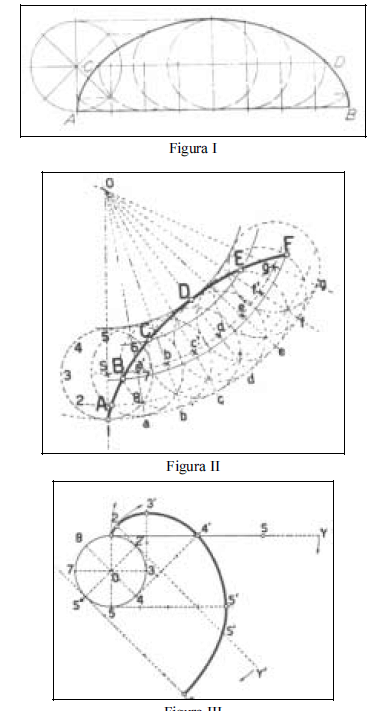

As curvas cíclicas são geralmente oriundas da trajetória de pontos relacionados com a circunferência. Para dar forma a uma casca de concreto, um arquiteto desenvolveu o desenho de uma curva cíclica. Com base nessa situação e nas figuras acima, julgue os itens seguintes.

A curva que parte do círculo no desenho da figura III é uma envoltória, definida como uma curva helicóide gerada por um ponto em um fio inextensível que se desenrola em volta de um polígono ou circunferência.

• C. Certo
• E. Errado

As normas técnicas brasileiras estabelecem que os traçados das projeções ortogonais sejam feitos pelo método derivado da geometria descritiva criado por Gaspar Monge. Quanto às normas técnicas e aos sistemas de projeções, julgue os itens a seguir.

Projeção ortográfica é aquela em que o ponto de vista está no infinito, tornando os raios visuais paralelos entre si lançados perpendicularmente ao plano de projeção.

• C. Certo
• E. Errado

As normas técnicas brasileiras estabelecem que os traçados das projeções ortogonais sejam feitos pelo método derivado da geometria descritiva criado por Gaspar Monge. Quanto às normas técnicas e aos sistemas de projeções, julgue os itens a seguir.

A representação obtida pelo método em que os raios visuais convergem para um ponto de fuga (projeção cônica que gera perspectivas) é considerada o melhor modo de representar e visualizar um objeto na sua forma exata, por não provocar nenhuma deformação quanto às suas dimensões reais.

• C. Certo
• E. Errado

As normas técnicas brasileiras estabelecem que os traçados das projeções ortogonais sejam feitos pelo método derivado da geometria descritiva criado por Gaspar Monge. Quanto às normas técnicas e aos sistemas de projeções, julgue os itens a seguir.

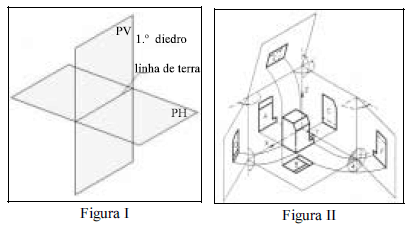

A figura I mostra a interseção de dois planos, um vertical e outro horizontal. Os quadrantes resultantes dessa interseção são chamados diedros, porque são utilizados dois a dois.

• C. Certo
• E. Errado

As normas técnicas brasileiras estabelecem que os traçados das projeções ortogonais sejam feitos pelo método derivado da geometria descritiva criado por Gaspar Monge. Quanto às normas técnicas e aos sistemas de projeções, julgue os itens a seguir.

No Brasil, é definido em norma específica que a representação dos objetos por meio das vistas ortográficas é obtida com o sólido posicionado no 1.º ou no 3.º diedros.

• C. Certo
• E. Errado

As normas técnicas brasileiras estabelecem que os traçados das projeções ortogonais sejam feitos pelo método derivado da geometria descritiva criado por Gaspar Monge. Quanto às normas técnicas e aos sistemas de projeções, julgue os itens a seguir.

A figura II representa o sistema de projeção em que as vistas são obtidas com o objeto posicionado no 1º diedro. Nesse caso, segundo as normas de desenho técnico, a vista lateral direita deve ser desenhada à direita da vista frontal do objeto.

• C. Certo
• E. Errado

As normas técnicas brasileiras estabelecem que os traçados das projeções ortogonais sejam feitos pelo método derivado da geometria descritiva criado por Gaspar Monge. Quanto às normas técnicas e aos sistemas de projeções, julgue os itens a seguir.

O método de projeções ortogonais no 1.º diedro supõe uma situação em que o objeto está posicionado no centro de um cubo, em cujas paredes internas são projetadas as suas faces, como mostra a figura II. No 3.º diedro, ao contrário, supõe-se que o plano de projeção esteja situado entre o observador e o objeto.

• C. Certo
• E. Errado

As normas técnicas brasileiras estabelecem que os traçados das projeções ortogonais sejam feitos pelo método derivado da geometria descritiva criado por Gaspar Monge. Quanto às normas técnicas e aos sistemas de projeções, julgue os itens a seguir.

Se uma face de um objeto qualquer deve ser desenhada em escala natural e segundo as projeções ortográficas, então essa face poderá ser representada no desenho menor ou igual ao seu tamanho real, dependendo da sua posição e inclinação com relação ao plano de projeção considerado.

• C. Certo
• E. Errado

As normas técnicas brasileiras estabelecem que os traçados das projeções ortogonais sejam feitos pelo método derivado da geometria descritiva criado por Gaspar Monge. Quanto às normas técnicas e aos sistemas de projeções, julgue os itens a seguir.

Segundo as normas de representação de projetos de arquitetura da ABNT, planta de edificação (planta baixa) é uma projeção do plano secante horizontal, localizado a aproximadamente 1,50 m do piso de referência.

• C. Certo
• E. Errado

As normas técnicas brasileiras estabelecem que os traçados das projeções ortogonais sejam feitos pelo método derivado da geometria descritiva criado por Gaspar Monge. Quanto às normas técnicas e aos sistemas de projeções, julgue os itens a seguir.

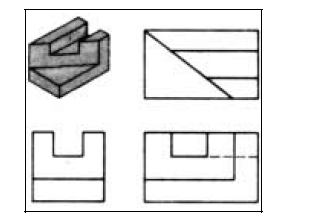

Considere que a figura abaixo mostra um objeto representado pelas suas vistas ortográficas de frente, superior e lateral esquerda, além de uma perspectiva isométrica. Nessa situação, pela posição das vistas, é correto afirmar que o objeto está situado no 3.º diedro de projeção.

• C. Certo
• E. Errado
