Questões de Desenho Industrial

Em 1933, Henry Beck atualizou o mapa do metrô de Londres ao propor um mapa inspirado na clareza geométrica de uma placa de circuito elétrico: usou, para representar os percursos dos trens, somente linhas verticais e horizontais e linhas com inclinação de 45º. Beck demonstrou, dessa maneira, as possibilidades de síntese e organização da representação do sistema metroviário.

A partir das informações contidas no texto e na imagem acima, a qual reproduz o mapa do metrô de Londres, julgue os itens que se seguem.

Em projetos de design de informação semelhantes ao do mapa em apreço, a organização dos dados relevantes dentro do campo visual do usuário facilita a extração de informações, de forma a revelar as inter-relações, semelhanças e diferenças existentes entre esses dados.

• C. Certo
• E. Errado

Em 1933, Henry Beck atualizou o mapa do metrô de Londres ao propor um mapa inspirado na clareza geométrica de uma placa de circuito elétrico: usou, para representar os percursos dos trens, somente linhas verticais e horizontais e linhas com inclinação de 45º. Beck demonstrou, dessa maneira, as possibilidades de síntese e organização da representação do sistema metroviário.

A partir das informações contidas no texto e na imagem acima, a qual reproduz o mapa do metrô de Londres, julgue os itens que se seguem.

O mapa em questão é um exemplo de um projeto de design de informação, que, entre outros objetivos, visa facilitar a transferência de informação entre o provedor de serviço e o usuário.

• C. Certo
• E. Errado

Em 1933, Henry Beck atualizou o mapa do metrô de Londres ao propor um mapa inspirado na clareza geométrica de uma placa de circuito elétrico: usou, para representar os percursos dos trens, somente linhas verticais e horizontais e linhas com inclinação de 45º. Beck demonstrou, dessa maneira, as possibilidades de síntese e organização da representação do sistema metroviário.

A partir das informações contidas no texto e na imagem acima, a qual reproduz o mapa do metrô de Londres, julgue os itens que se seguem.

A predominância da linguagem iconográfica impede que o mapa proposto por Henry Beck seja considerado um infográfico.

• C. Certo
• E. Errado

Na aplicação de um método de projeto em design, uma fase importante é a de análise do problema. Nessa fase, deve-se proceder à análise da relação com o meio ambiente, que se restringe a efetuar um prognóstico da principal circunstância em que o produto será utilizado durante sua vida útil.

• C. Certo
• E. Errado

Na aplicação de um método de projeto em design, uma fase importante é a de análise do problema. Nessa fase, deve-se proceder à análise da função do produto, em que se avaliam as características técnicas funcionais desse produto, observáveis em suas qualidades funcionais.

• C. Certo
• E. Errado

Na aplicação de um método de projeto em design, uma fase importante é a de análise do problema. Nessa fase, deve-se proceder à análise da relação social (homem-produto), que estuda as relações do provável usuário com o produto planejado, o que envolve, por exemplo, a identificação das classes sociais que o utilizariam dentro do contexto do projeto.

• C. Certo
• E. Errado

Na aplicação de um método de projeto em design, uma fase importante é a de análise do problema. Nessa fase, deve-se proceder à análise estrutural do produto, que objetiva identificar a complexidade estrutural desse produto.

• C. Certo
• E. Errado

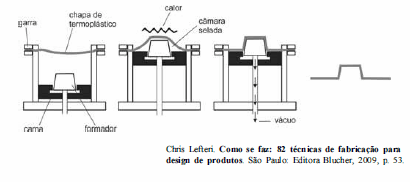

Com referência à situação ilustrada na figura apresentada acima e às características do processo de conformação a vácuo, julgue os itens a seguir.

Na produção da peça reproduzida na figura acima, durante o processo de conformação a vácuo, o molde foi coberto pela chapa de plástico, que foi fixado em uma moldura metálica para se criar uma câmara selada.

• C. Certo
• E. Errado

Com referência à situação ilustrada na figura apresentada acima e às características do processo de conformação a vácuo, julgue os itens a seguir.

O esquema apresentado na figura em apreço ilustra um exemplo de produção de objeto com o processo de conformação a vácuo, no qual, após o aquecimento da chapa de plástico, o molde é erguido, a bomba é ativada e o ar é extraído de cima do molde.

• C. Certo
• E. Errado

Com referência à situação ilustrada na figura apresentada acima e às características do processo de conformação a vácuo, julgue os itens a seguir.

Por ser restrito ao uso de chapas de poliestireno e ABS (acrilonitrila-butadieno-estireno), o processo de conformação a vácuo é muitas vezes inviável para a fabricação de modelos e protótipos.

• C. Certo
• E. Errado
