Questões de Desenho Industrial do ano 2004

A potência de um ponto P em relação a um círculo é o produto das distâncias de P aos dois pontos de interceptação na circunferência da uma secante orientada que passa por P. Com base nessa afirmação e tomando como referência as figuras acima, julgue os itens seguintes.

O eixo radical é uma reta que pode ser inclinada em relação à reta suporte que une os centros de duas circunferências.

• C. Certo
• E. Errado

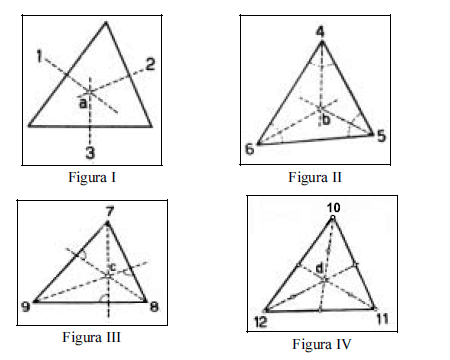

Tendo como referência as figuras de I a IV acima, julgue os itens que seguem.

A figura I prova que, em um triângulo, as mediatrizes dos lados se cortam em um ponto eqüidistante dos seus três vértices que se chama circuncentro.

• C. Certo
• E. Errado

Tendo como referência as figuras de I a IV acima, julgue os itens que seguem.

Quando as medianas que partem dos vértices de um triângulo se cortam sobre um ponto que é eqüidistante dos lados, esse ponto é chamado incentro.

• C. Certo
• E. Errado

Tendo como referência as figuras de I a IV acima, julgue os itens que seguem.

Na figura II, o ponto notável b define o centro do círculo que pode ser inscrito no triângulo.

• C. Certo
• E. Errado

Tendo como referência as figuras de I a IV acima, julgue os itens que seguem.

Na figura IV, as medianas encontram-se em um ponto d chamado medicentro.

• C. Certo
• E. Errado

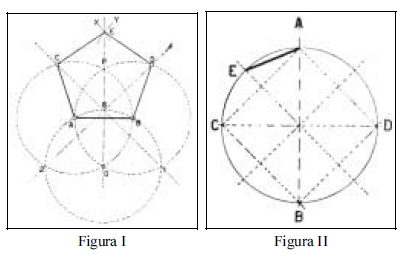

A partir das figuras acima, julgue os itens subseqüentes.

Segundo a figura I, para o correto desenho de um pentágono regular, é necessário definir previamente o raio de uma circunferência e também a dimensão do segmento AB que compõe o lado do pentágono.

• C. Certo
• E. Errado

A partir das figuras acima, julgue os itens subseqüentes.

Observa-se na figura I o processo de construção de um pentágono regular que inclui o traçado de três circunferências de mesmo raio a partir das quais são definidos todos os vértices.

• C. Certo
• E. Errado

A partir das figuras acima, julgue os itens subseqüentes.

Não se pode construir um polígono regular de oito lados que seja inscritível em uma circunferência.

• C. Certo
• E. Errado

A partir das figuras acima, julgue os itens subseqüentes.

A figura II mostra que, para se construir um polígono de n lados partindo de uma circunferência de raio dado, faz-se necessária a divisão da mesma em um número de partes iguais ao dos lados do polígono que se deseja construir.

• C. Certo
• E. Errado

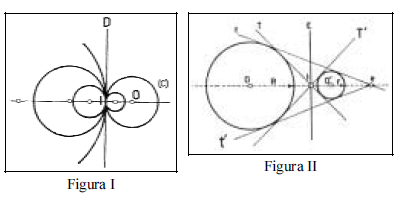

Com base nas figuras acima, julgue os itens que seguem.

Considere que na figura I existe um feixe de circunferências, cujos centros são os pontos destacados na linha horizontal. Admitindo a reta D como eixo radical e potência nula em I, é correto afirmar que o ponto I é ponto de contato comum a todas as circunferências do feixe e que a reta D é tangente às circunferências desse conjunto.

• C. Certo
• E. Errado
