Questões de Desenho Industrial do ano 2004

Na maioria dos escritórios que trabalham com desenho, a prancheta foi substituída pelo computador e os instrumentos de desenho, pelos programas chamados genericamente CADs (computer aided design ou desenho/projeto auxiliado por Computador) e por programas de desenho e edição de imagens, como o CorelDraw, PhotoShop etc. Em um desses escritórios, o desenhista recebeu um trabalho que envolvia tanto a elaboração de desenhos técnicos e artísticos, quanto a montagem de modelos virtuais tridimensionais utilizando o programa AutoCAD.

Em relação à situação hipotética apresentada acima, julgue os itens a seguir.

Considere que, nesse projeto, o arquiteto solicitou que os desenhos dos cortes fossem exportados no formato bitmap, pois possivelmente haveria modificação de algumas dimensões. Nessa situação, uma vez confirmadas as alterações, bastaria modificar os valores no banco de dados associado às imagens bitmap.

• C. Certo
• E. Errado

Na maioria dos escritórios que trabalham com desenho, a prancheta foi substituída pelo computador e os instrumentos de desenho, pelos programas chamados genericamente CADs (computer aided design ou desenho/projeto auxiliado por Computador) e por programas de desenho e edição de imagens, como o CorelDraw, PhotoShop etc. Em um desses escritórios, o desenhista recebeu um trabalho que envolvia tanto a elaboração de desenhos técnicos e artísticos, quanto a montagem de modelos virtuais tridimensionais utilizando o programa AutoCAD.

Em relação à situação hipotética apresentada acima, julgue os itens a seguir.

Para a execução da planta baixa, o desenhista pode utilizar corretamente o recurso de camadas (layers), que permite a agregação de grande quantidade de informações dimensionais, textuais, blocos de mobiliário em biblioteca etc. sem prejuízo da visualização das linhas básicas do desenho, uma vez que se pode ligar e desligar a visualização das camadas individualmente à vontade.

• C. Certo
• E. Errado

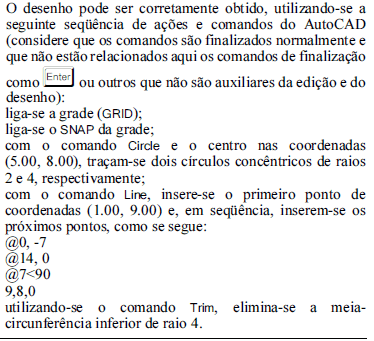

Existe uma variedade de maneiras para traçar figuras no AutoCAD. Com base na figura acima e considerando a origem das coordenadas (0.00, 0.00) no ponto inferior esquerdo da grade e o espaçamento da grade igual a 1 unidade, julgue os itens que se seguem, considerando as versões em língua inglesa mais atuais do referido software.

• C. Certo
• E. Errado

Existe uma variedade de maneiras para traçar figuras no AutoCAD. Com base na figura acima e considerando a origem das coordenadas (0.00, 0.00) no ponto inferior esquerdo da grade e o espaçamento da grade igual a 1 unidade, julgue os itens que se seguem, considerando as versões em língua inglesa mais atuais do referido software.

A entrada de dados por coordenadas relativas no comando Line permite que seja fornecida uma distância a partir de um ponto e um ângulo sobre o qual essa distância será desenvolvida, no formato @ Distância < Ângulo.

• C. Certo
• E. Errado

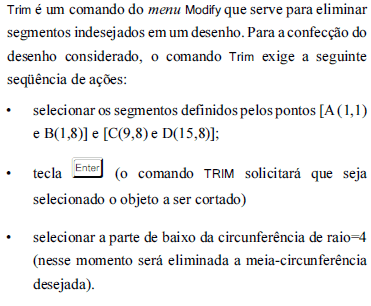

Existe uma variedade de maneiras para traçar figuras no AutoCAD. Com base na figura acima e considerando a origem das coordenadas (0.00, 0.00) no ponto inferior esquerdo da grade e o espaçamento da grade igual a 1 unidade, julgue os itens que se seguem, considerando as versões em língua inglesa mais atuais do referido software.

• C. Certo
• E. Errado

Uma das maiores vantagens da elaboração de modelos 3D em computador é o fato de poder-se dispor de todas as vistas do objeto em projeção ortogonal simultaneamente e em um só modelo sem a necessidade de desenhá-las uma por vez, além da possibilidade de visualização interativa do objeto como um todo. Tendo em vista os recursos do AutoCAD na elaboração, manipulação e visualização dos objetos modelados, julgue os itens a seguir.

O AutoCAD usa três métodos diferentes para apresentar os modelos tridimensionais: modelagem com estruturas de linhas, também chamada aramada ou wire-frame, modelagem com superfícies e modelagem com sólidos.

• C. Certo
• E. Errado

Uma das maiores vantagens da elaboração de modelos 3D em computador é o fato de poder-se dispor de todas as vistas do objeto em projeção ortogonal simultaneamente e em um só modelo sem a necessidade de desenhá-las uma por vez, além da possibilidade de visualização interativa do objeto como um todo. Tendo em vista os recursos do AutoCAD na elaboração, manipulação e visualização dos objetos modelados, julgue os itens a seguir.

Qualquer uma das 6 vistas ortogonais de um modelo 3D é facilmente mostrada, acionando-se o menu View, seguida da escolha da opção 3D Views e uma das vistas: Top, Bottom, Left, Right, Front ou Back.

• C. Certo
• E. Errado

Uma das maiores vantagens da elaboração de modelos 3D em computador é o fato de poder-se dispor de todas as vistas do objeto em projeção ortogonal simultaneamente e em um só modelo sem a necessidade de desenhá-las uma por vez, além da possibilidade de visualização interativa do objeto como um todo. Tendo em vista os recursos do AutoCAD na elaboração, manipulação e visualização dos objetos modelados, julgue os itens a seguir.

Os modelos 3D com estrutura de linhas, também chamados aramados ou wire-frames, são representações de objetos 3D em computador em que são visíveis apenas as arestas ou o esqueleto do objeto. Por serem imagens de objetos 3D, apresentadas como um emaranhado de linhas na superfície bidimensional da tela, essas representações são freqüentemente ambíguas, requerendo que se olhe os objetos de outros pontos de vista para entendê-los totalmente.

• E. Errado
• C. Certo

Uma das maiores vantagens da elaboração de modelos 3D em computador é o fato de poder-se dispor de todas as vistas do objeto em projeção ortogonal simultaneamente e em um só modelo sem a necessidade de desenhá-las uma por vez, além da possibilidade de visualização interativa do objeto como um todo. Tendo em vista os recursos do AutoCAD na elaboração, manipulação e visualização dos objetos modelados, julgue os itens a seguir.

Os modelos resultantes da modelagem de superfícies permitem obter automaticamente vistas ortogonais completas, nas quais as arestas e os elementos invisíveis aparecem tracejados, como requerem as normas brasileiras.

• C. Certo
• E. Errado

Uma das maiores vantagens da elaboração de modelos 3D em computador é o fato de poder-se dispor de todas as vistas do objeto em projeção ortogonal simultaneamente e em um só modelo sem a necessidade de desenhá-las uma por vez, além da possibilidade de visualização interativa do objeto como um todo. Tendo em vista os recursos do AutoCAD na elaboração, manipulação e visualização dos objetos modelados, julgue os itens a seguir.

Considerando que os desenhos de um escritório de engenharia encarregado de cálculo estrutural são executados em computador, é correto afirmar que a escala de 1:50 é bastante adequada para o detalhamento dos encaixes do madeiramento de um telhado.

• C. Certo
• E. Errado
