Questões de Desenho Industrial da Universidade Federal do Paraná (UFPR)

Segundo a ABNT, alguns símbolos devem ser usados para melhorar a interpretação de desenhos técnicos. Sobre esses símbolos, é correto afirmar:

• A.

   serve para indicar a posição tanto de arcos quanto de circunferências.

• B.

  R10 significa que a circunferência ou arco indicado no desenho tem raio 10.

• C.

   8 significa que uma esfera ou calota esférica indicada no desenho tem raio 8.

• D.

   é usado para indicar raio de esferas, R para indicar raio de circunferências e Q para quadrados.

• E.

   é usado para indicar um quadrado, R para indicar o raio de uma circunferência e D para indicar o diâmetro de uma circunferência.

Com relação a altimetria, identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F):

( ) O levantamento altimétrico é o levantamento da medida do perímetro do terreno.

( ) O geoide é a forma que mais se aproxima do formato real da Terra.

( ) A altimetria consiste no levantamento topográfico de pontos necessários para representar a superfície em um sistema de coordenadas bidimensional (X, Y).

( ) Superfície topográfica é a forma verdadeira da Terra com suas montanhas, vales, oceanos e outras incontáveis saliências e reentrâncias geográficas.

( ) A posição altimétrica ou relevo é determinada por curvas de nível com cotas referenciadas a partir do nível do mar.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

• A.

  V – F – V – F – V.

• B.

  V – F – V – V – F.

• C.

  F – V – F – V – V.

• D.

  F – F – V – V – F.

• E.

  V – V – F – F – V.

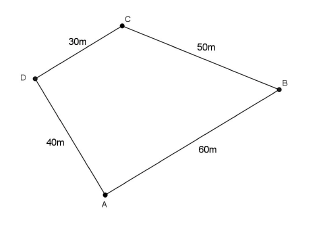

As dimensões de um terreno de forma trapezoidal estão indicadas na figura abaixo. Sabendo que o ângulo formado pelos segmentos de reta AD e DC é reto, calcule a área da figura ABCD.

• A.

  180 m².

• B.

  360 m²

• C.

  1800 m².

• D.

  1840 m².

• E.

  3600 m².

Segundo as normas da ABNT (Associação Brasileira de Normas Técnicas), é correto afirmar:

• A.

  Para diferenciar as vistas de um mesmo elemento de uma peça, recomenda-se a utilização de linhas com espessuras diferentes nas vistas utilizadas.

• B.

  As linhas contínuas largas são usadas para indicar elementos visíveis de uma peça.

• C.

  O traçado de uma linha invisível predomina sobre o traçado de uma linha visível coincidente de uma peça em qualquer vista.

• D.

  As vistas auxiliares têm todas as linhas tracejadas.

• E.

  As linhas de centro e de eixos de simetria são sempre indicadas com traço contínuo.

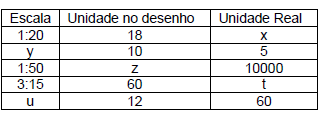

Considere a seguinte tabela:

Assinale a alternativa que completa os valores de acordo com a escala indicada, ou o valor da escala

• A.

  x = 36; y = 20:1; z = 50; t = 2000; u = 1:500.

• B.

  x = 36; y = 2:1; z = 500; t = 20; u = 1:50.

• C.

  x = 360; y = 2:1; z = 50; t = 2000 u = 1:5.

• D.

  x = 360; y = 1:2; z = 2000; t = 20; u = 1:50.

• E.

  x = 360; y = 2:1; z = 200; t = 300; u = 1:5.

Considere as seguintes afirmativas sobre a figura ao lado:

1. Os três eixos isométricos formam ângulos iguais entre si.

2. A linha u é uma linha isométrica.

3. Linhas isométricas são paralelas aos eixos isométricos.

 Assinale a alternativa correta.

• A.

  Somente a afirmativa 3 é verdadeira.

• B.

  Somente a afirmativa 2 é verdadeira.

• C.

  Somente as afirmativas 1 e 3 são verdadeiras.

• D.

  Somente as afirmativas 2 e 3 são verdadeiras.

• E.

  As afirmativas 1, 2, e 3 são verdadeiras.

Se uma das faces do objeto é inclinada em relação aos planos de projeção (horizontal, vertical e lateral), que operações deverão ser realizadas para se obter a verdadeira grandeza dessa face?

• A.

  Duas: mudança do plano horizontal de projeções seguida de mudança do plano vertical de projeções.

• B.

  Duas: mudança do plano horizontal de projeções seguida de outra mudança do plano horizontal de projeções.

• C.

  Três: mudança do plano horizontal de projeções, mudança do plano vertical de projeções e em seguida mudança do plano lateral.

• D.

  Uma: mudança do plano horizontal de projeções.

• E.

  Uma: mudança do plano vertical de projeções.

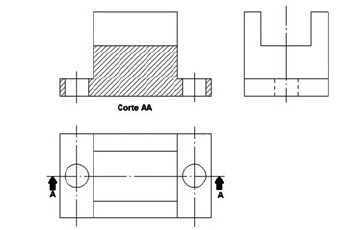

O corte é um recurso utilizado para representar partes internas de uma peça, mostrando melhor seus detalhes.

Considerando a figura acima, é correto afirmar:

• A.

  O corte está representado na vista frontal.

• B.

  O corte utilizado na figura é o meio corte.

• C.

  O corte na figura está indicado na vista lateral.

• D.

  O corte utilizado na figura foi feito por um plano horizontal.

• E.

  O corte foi realizado através de um plano lateral.

Sobre a criação de sólidos de revolução e seus cortes através de seções planas, é correto afirmar:

• A.

  A seção plana de um cone circular reto é um quadrado somente quando o plano de seção passa por uma geratriz.

• B.

  Quando o plano passar pelo vértice do cone, a seção resultante é uma elipse.

• C.

  As seções planas em cilindros circulares retos sempre serão quadrados.

• D.

  É impossível obter uma parábola resultante de uma seção plana em uma esfera.

• E.

  É possível encontrar um triângulo equilátero como seção plana de um cilindro circular reto.

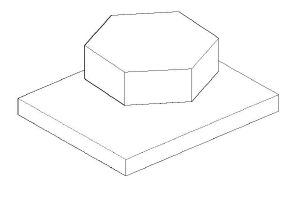

Com relação ao objeto representado em perspectiva através do desenho ao lado, é correto afirmar:

• A.

  A peça está representada em perspectiva Cavaleira.

• B.

  Mais de uma face da peça não têm deformação em relação às medidas reais.

• C.

  Os ângulos retos entre arestas estão representados sem deformação.

• D.

  A peça está representada em perspectiva Cônica.

• E.

  A peça está representada em perspectiva Isométrica.
