Eletricidade - Instrumentos e Medições elétricas - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2020
De acordo com a NBR 5410, em instalações fixas, os condutores de fase de cobre nus, usados em circuitos de sinalização e circuitos de controle, devem ter seção de, no mínimo,
-
A) 1,5 mm2 .
B) 2,5 mm2 .
C) 3,0 mm2 .
D) 3,5 mm2 .
E) 4,0 mm2 .
Eletricidade - Circuitos Elétricos em Eletricidade - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2020
A seguir, estão representados os equipamentos necessários para um esquema de ligação de interruptores paralelos em conjunto com um sensor de presença em um circuito.
Considerando os terminais identificados anteriormente e o funcionamento do circuito, assinale a opção correta.
Considerando os terminais identificados anteriormente e o funcionamento do circuito, assinale a opção correta.
-
A) O terminal J da lâmpada é conectado à fase do circuito.
B) Os terminais dos interruptores são conectados na combinação D com G e F com I.
C) O neutro do circuito deve ser conectado ao terminal E do primeiro interruptor paralelo.
D) A fase do circuito deve ser conectada aos terminais E, do primeiro interruptor, e H, do segundo.
E) Aos terminais do sensor de presença devem ser conectados apenas os retornos do circuito e o neutro.
Eletricidade - Circuitos Elétricos em Eletricidade - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2020
Considerando a instalação de um equipamento bifásico, assinale a opção correta, a respeito do disjuntor termomagnético a ser utilizado e de sua forma de ligação.
-
A) Devem ser utilizados dois disjuntores monopolares intertravados, seccionando-se ambas as fases.
B) Devem ser utilizados dois disjuntores monopolares intertravados, seccionando-se uma fase e um neutro.
C) Deve ser utilizado um disjuntor bipolar, seccionando-se ambas as fases.
D) Deve ser utilizado um disjuntor bipolar, seccionando-se uma fase e um neutro.
E) Deve ser utilizado um disjuntor monopolar associado a um DR, seccionando-se fase e neutro.
Eletricidade - Instalações Elétricas em Eletricidade - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2020

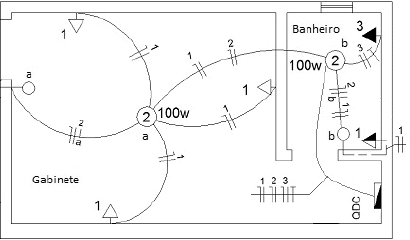

No que se refere aos condutores e aos dispositivos utilizados na instalação elétrica apresentada na figura precedente, é correto afirmar que
-
A) a instalação possui três tomadas que devem ser instaladas a 1,30 m do piso.
B) o eletroduto entre a luminária e a tomada do circuito 3 possui dois condutores na cor preta e um na cor azul.
C) o circuito 2 possui um condutor que pode ser utilizado tanto na cor amarela quanto na cor branca.
D) o interruptor identificado pela letra a é de três vias (three way).
E) o quadro de distribuição deve possuir ao menos 6 disjuntores para alimentar todos os circuitos.
Eletricidade - Circuitos Elétricos em Eletricidade - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2020
Um aparelho de ar-condicionado com potência de 4.840 W tem apresentado desarmes frequentes de disjuntor. O disjuntor que protege o circuito de alimentação é de 20 A, e os condutores do circuito possuem bitola de 2,5 mm².
bitola (mm²) corrente máxima (A) 2,5 21 4,0 28 6,0 36
Considerando-se a situação hipotética anterior e os dados da tabela apresentada, é correto afirmar que, para a correção do problema em questão, deve-se
bitola (mm²) corrente máxima (A) 2,5 21 4,0 28 6,0 36
Considerando-se a situação hipotética anterior e os dados da tabela apresentada, é correto afirmar que, para a correção do problema em questão, deve-se
-
A) manter o disjuntor de 20 A e alterar a bitola do fio para 4,0 mm².
B) manter o disjuntor de 20 A e alterar a bitola do fio para 6,0 mm².
C) alterar o disjuntor para 25 A e manter a bitola de 2,5 mm².
D) alterar o disjuntor para 25 A e alterar a bitola para 4,0 mm².
E) alterar o disjuntor para 40 A e alterar a bitola para 6,0 mm².
Eletricidade - Equipamentos Elétricos - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2020
A corrente elétrica do circuito que alimenta um equipamento bivolt (110 V/220 V) que possui uma potência de 2.200 W, desprezando-se as perdas, é de
-
A) 5 A para a tensão de 110 V.
B) 5 A para a tensão de 220 V.
C) 10 A para a tensão de 110 V.
D) 10 A para a tensão de 220 V.
E) 10 A para as tensões de 110 V e 220 V.
Acerca os tipos de partidas elétricas de motores elétricos, não é correto afirmar:
-
A) Na partida direta, a chave é diretamente ligada ao motor.
B) Na partida direta, pode ser gerado picos de corrente na rede, uma vez que o motor precisa de grande quantidade de energia para vencer a inércia inicial.
C) Para o sistema de partida direta não é aconselhável o sobredimensionamento do sistema de proteção.
D) Na partida estrela triângulo a corrente é mais suave do que a direta, pois utiliza tensão reduzida.
E) A principal vantagem da partida estrela triângulo é a redução da corrente de partida, que em algumas situações chega a aproximadamente 33% de seu valor de partida direta.
Acerca da instalação dos dispositivos de partida, acionamento e parada das máquinas elétricas, assinale a alternativa correta:
-
A) devem ser instalados onde não se localizem em suas zonas perigosas.
B) devem ser instalados onde não possam ser acionados ou desligados em caso de emergência por outra pessoa que não seja o operador.
C) devem ser instalados onde não impeçam acionamento ou desligamento involuntário pelo operador ou por qualquer outra forma acidental.
D) devem ser instalados onde acarretem riscos adicionais.
E) devem ser instalados onde possam ser burlados.
Acerca dos tipos de motores elétricos, assinale a alternativa correta:
-
A) Os motores de corrente alternada são menos utilizados, pois a distribuição de corrente elétrica é feita normalmente em corrente contínua.
B) Os motores de corrente contínua possuem um custo menos elevado e, além disso, precisam de uma fonte de corrente alternada, ou de um dispositivo que converta a corrente contínua em alternada.
C) Os motores de corrente contínua podem funcionar com velocidade ajustável entre amplos limites e se prestam a controles de grande flexibilidade e precisão, razão pela qual seu uso é restrito a casos especiais em que estas exigências compensem o custo muito alto da instalação.
D) O motor elétrico é uma máquina destinada a transformar energia mecânica em energia elétrica, sendo o menos utilizado de todos os tipos de motores.
E) Os motores de corrente contínua não precisam de uma fonte de corrente contínua e não sendo necessário utilizar um circuito retificador para converter a corrente alternada fornecida pela concessionária de energia elétrica, para corrente contínua.
Dentre os principais EPI`s para eletricista estão, exceto:
-
A) Capacete de segurança classe B
B) Botina de segurança
C) Luva de Segurança
D) Sacola para acomodar equipamentos
E) Óculos de proteção
