Questões de Engenharia Cartográfica e de Agrimensura do ano 2017

Em Fotogrametria, além da variação da escala nas fotos, também é possível o decréscimo ou acréscimo na superposição entre as fotos, em função do intervalo de tempo constante na tomada das mesmas e da largura da faixa coberta pelas fotografias. Assim, não se estabelece uma escala, mas sim um intervalo dentro do qual a escala média da foto deve se situar. A variação de escala nas fotos é causada por variação no(a)

• A. resolução espectral da câmara utilizada.
• B. elevação do terreno, variação na altura de voo ou ambas.
• C. paralelismo do espaço imagem e o espaço focal da câmara.
• D. intervalo de tempo das tomadas das fotografias e velocidade de voo.

Estabilidade é definida como a tendência que um corpo possui de voltar para a sua condição de equilíbrio, após ter sido deslocado dela por meio de um distúrbio externo qualquer. Durante o voo aerofotogramétrico pode haver perturbação da estabilidade e ocorrer deriva, isto é, o ângulo formado pela linha de voo voada e a que se pretendia voar (preestabelecida).

No caso de ocorrência de deriva durante o voo, o erro mais comum observado no produto aerofotogramétrico será

• A. perda de resolução radiométrica.
• B. falha (vazio) entre faixas de voo.
• C. aumento do número de fotos por linha de voo.
• D. fotografias com recobrimento longitudinal aumentado.

Um recobrimento fotogramétrico, para fins de construção de mosaico, deverá ser realizado em uma área retangular que mede: no sentido norte-sul 30km e no sentido Leste-Oeste 15km. A câmara disponível tem distância focal de 150mm. A altitude média da área é de 1.250m e a altitude de voo foi definida em 2.750m com superposição longitudinal e lateral de 60% e 30%, respectivamente.

Mediante os dados apresentados, a escala das fotos será de

• A. 1:8.000
• B. 1:2.750
• C. 1:10.000
• D. 1:18.000

Fototriangulação é o método fotogramétrico de determinação de coordenadas de pontos do espaço objeto. Na fototriangulação espacial ou estereotriangulação são obtidas as coordenadas planialtimétricas (X, Y e Z).

Para que a fototriangulação, estereotriangulação ou aerotriangulação sejam realizadas, é indispensável que seja

• A. aplicado o modelo paramétrico de pixel a pixel.
• B. recalculado o modelo matemático de redução linear orientado a objeto.
• C. calculado previamente a distorção espacial do ponto principal de cada foto.
• D. utilizado pontos de controle em campo cujas coordenadas foram determinadas com precisão em campo.

O levantamento planimétrico de um trecho de construção de uma estrada está sendo feito em campo com auxílio de uma Estação Total, a qual se enquadra na Classe III da ABNT-NBR n°13.1333/1994, ou seja, precisão alta: angular ≤ 2” e desvio-padrão: ± 3mm + 2ppm. Foi medido um alinhamento de 3.000m entre dois vértices. De acordo com a precisão nominal da estação, pode-se afirmar que a incerteza nesta medida de distância é de

• A. 3 mm.
• B. 5mm.
• C. 6mm.
• D. 9mm.

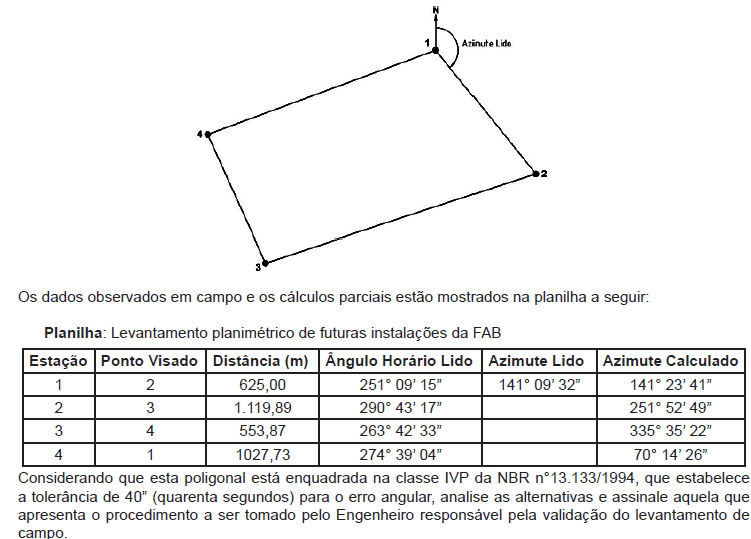

A Planimetria estuda os procedimentos, métodos e instrumentos de medida de ângulos e distâncias, considerando um plano horizontal. Foi feito um levantamento planimétrico de uma área onde o Governo Federal estuda a possibilidade de implantar novas instalações da Força Aérea Brasileira, como mostra o croqui a seguir:

• A. Os cálculos das coordenadas de cada vértice poderão ser realizados após a compensação dos erros nos ângulos horários lidos.
• B. As coordenadas totais dos vértices poderão ser calculadas logo após o ajustamento das observações realizadas nos azimutes calculados.
• C. As coordenadas parciais dos vértices poderão ser calculadas desde que sejam retirados os resíduos dos azimutes após o ajustamento de observações.
• D. O levantamento não pode ter validade e deverá ser todo refeito em campo, tendo em vista que o erro angular cometido está acima da tolerância permitida.

Para atualização de dados de uma determinada área de interesse, foi feito um levantamento de todo o material cartográfico disponível que possa auxiliar no planejamento de ações. A princípio, a base cartográfica da área foi julgada como item mais importante e, sobre a qual, deverão acontecer as primeiras investigações. Observou-se que toda a base cartográfica está referenciada ao Datum Córrego Alegre.

A nova base cartográfica será confeccionada com referência ao SIRGAS 2000. Portanto, é correto afirmar que a(o)

• A. a base cartográfica antiga pode ser diretamente convertida do Datum Córrego Alegre para SIRGAS 2000.
• B. o Sistema de Referência Córrego Alegre não permite transposição para nenhum outro Sistema de Referência.
• C. s coordenadas da base cartográfica antiga, referenciadas ao Datum Córrego Alegre, deverão ser transformadas para SAD69 e, deste, para o SIRGAS 2000.
• D. a base cartográfica antiga poderá ser utilizada normalmente referenciada ao Datum Córrego Alegre, tendo em vista que, no Brasil, admitem-se diversos Sistemas de Referência e não há normativo que proíba tal procedimento.

Em um levantamento topográfico altimétrico, de um trecho de terreno onde será construída uma pista de pouso de 1.200m de extensão, foi utilizado o método de nivelamento geométrico. As observações de campo estão apresentadas na planilha a seguir:

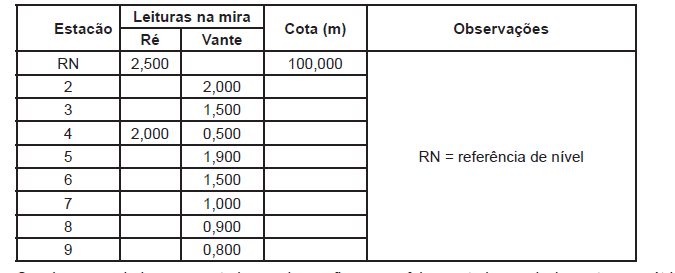

Observações de nivelamento geométrico

Com base nos dados apresentados, pode-se afirmar que foi executado um nivelamento geométrico

• A. misto e a declividade no trecho é 10%.
• B. simples e a diferença de nível no trecho é de 0,80m.
• C. composto e diferença de nível para o trecho vale 3,20m.
• D. trigonométrico e a diferença de nível entre a estaca 4 e 5 vale 0,10m.

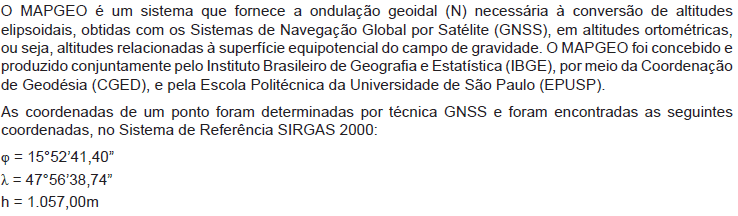

Calculou-se a ondulação geoidal e obteve-se o valor de N = -12,32m. Assim, o valor da altitude ortométrica para este ponto será de

• A. 1.044,68m.
• B. 1.057,00m.
• C. 1.063,17m.
• D. 1.069,32m.

Em processamento digital de imagens de satélite, um dos métodos de classificação que se destaca é o denominado máxima verossimilhança. Em relação a esse método, é correto afirmar que é um método

• A. Em processamento digital de imagens de satélite, um dos métodos de classificação que se destaca é o denominado máxima verossimilhança. Em relação a esse método, é correto afirmar que é um método
• B. insuficiente, pois utiliza somente a média para classificação, ou seja, um pixel é classificado quando a distância dele até a média da classe for a menor possível.
• C. polinômio inferior de classificação, pois se baseia na escolha do pixel pelo pico do histograma, ou seja, define que um pixel pertence a uma determinada classe, se e somente se, os valores de refletância máxima forem idênticos.
• D. eficiente, pois pressupõe que os níveis de cinza de cada classe seguem uma distribuição normal multivariada, avalia a probabilidade que um determinado pixel tem de pertencer às classes identificadas e o manda para a classe cuja probabilidade é maior.
