Questões de Engenharia Cartográfica e de Agrimensura da Fundação CESGRANRIO (CESGRANRIO)

Em relação aos sistemas de coordenadas astronômicas, as duas coordenadas horizontais são

• A.

  azimute e altura.

• B.

  longitude celeste e altura.

• C.

  ascensão reta e declinação.

• D.

  ângulo horário e declinação.

• E.

  longitude celeste e latitude celeste.

Considere a lista de pontos a seguir, com suas respectivas coordenadas em SIRGAS2000.

Qual ponto está representado na folha de carta, do mapeamento sistemático brasileiro, cujo índice de nomenclatura é “SF-24-V-C”?

• A.

  P1

• B.

  P2

• C.

  P3

• D.

  P4

• E.

  P5

Considere os pontos P₁ e P₂ representados em uma Carta Aeronáutica de Pilotagem (CAP), na escala 1:250.000. A distância entre os pontos P₁ e P₂, na carta, foi medida com uma régua, obtendo-se o valor de 2 cm. Desprezando-se a curvatura da Terra na região que compreende os dois pontos, tem-se que a distância, em metros, entre eles no terreno, é:

• A.

  2,5

• B.

  5

• C.

  1.250

• D.

  5.000

• E.

  500.000

A respeito do sistema UTM, utilizado no mapeamento sistemático brasileiro, considere as seguintes afirmativas:

I - as projeções dos meridianos são curvas simétricas em relação ao meridiano central;

II - há distorção linear ao longo dos meridianos secantes da projeção;

III - há distorção linear ao longo do meridiano central da projeção.

É(São) correta(s) APENAS a(s) afirmativa(s)

• A.

  I.

• B.

  II.

• C.

  III.

• D.

  I e II.

• E.

  I e III.

A estrutura de dados utilizada no processamento de consultas e obtida da partição regular e recursiva do espaço, sempre em 4 regiões, a fim de endereçar objetos geográficos, é

• A.

  estrutura hash.

• B.

  árvore de quadrante.

• C.

  árvore binária.

• D.

  árvore R.

• E.

  árvore B.

Na visualização estereoscópica em anaglifo, separam-se as imagens de um estereopar por meio de óculos especiais, com filtros de cores complementares em cada lente. Nesse contexto, na hipótese de se construir um par de óculos em que uma lente é amarela, qual deve ser a cor da outra lente?

• A.

  Vermelha

• B.

  Azul

• C.

  Verde

• D.

  Ciano

• E.

  Magenta

A coleta de topônimos, dados e informações, relativos aos acidentes naturais e artificiais (orográficos, hidrográficos, fitogeológicos, demográficos, obras de engenharia em geral), além da identificação e traçado de linhas de limites, refere-se ao termo

• A.

  Edição.

• B.

  Locação.

• C.

  Restituição.

• D.

  Reambulação.

• E. Aerotriangulação

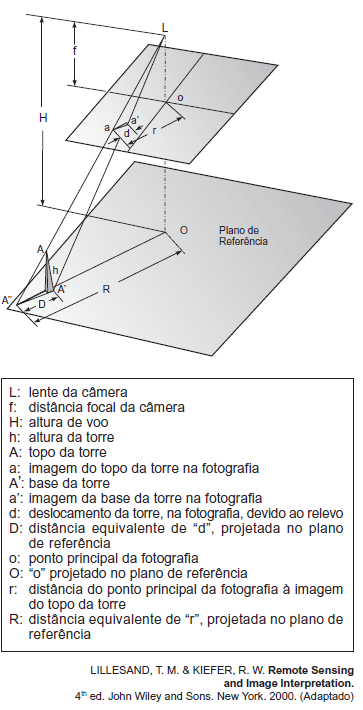

Considere a figura a seguir, a respeito dos componentes geométricos do deslocamento devido ao relevo.

Sejam:

- deslocamento devido ao relevo em A: 2 mm - distância radial do centro da foto à imagem do topo da torre: 50 mm

- altura de voo: 1.000 m

 Qual é a altura da torre, em metros?

• A.

  10

• B.

  20

• C.

  40

• D.

  100

• E.

  500

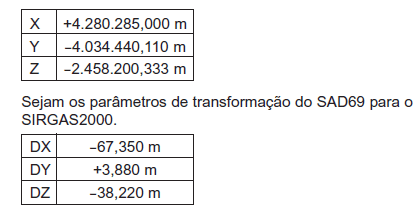

Considere as coordenadas cartesianas do ponto ALFA, em SIRGAS2000.

Quais são as coordenadas cartesianas, em metros, do ponto ALFA no sistema SAD69?

• A.

  X = 4.280.318,897; Y = -4.034.406,213; Z = -2.458.166,436

• B.

  X = 4.280.217,650; Y = -4.034.436,230; Z = -2.458.238,553

• C.

  X = 4.280.251,103; Y = -4.034.474,007; Z = -2.458.234,230

• D.

  X = 4.280.246,780; Y = -4.034.436,230; Z = -2.458.267,683

• E.

  X = 4.280.352,350; Y = -4.034.443,990; Z = -2.458.162,113

Considere um elipsóide de revolução, cuja pequena normal em um ponto de latitude geodésica 90º vale 6.314.220 m. O semieixo maior do elipsóide é 6.335.480 m. Qual o valor do achatamento?

• A.

  -1 / 297

• B.

  297

• C.

  1 / 298

• D.

  298

• E.

  0,0996
