Questões de Engenharia Cartográfica e de Agrimensura da Fundação de Estudos e Pesquisas Sócio-Econômicos (FEPESE)

Processo de determinação de coordenadas que consiste em medir, de uma estação desconhecida, os ângulos formados pelas visadas dirigidas a três outros pontos de posição conhecida.

• A.

  Interseção lateral

• B.

  Interseção a vante

• C.

  Centragem forçada

• D.

  Problema de Hansen

• E.

  Problema de Pothenot

Formato de intercâmbio entre receptores independentes. Arquivo ASCII com informação legível para a maioria dos programas de processamento.

• A.

  WGS

• B.

  DWG

• C.

  PDOP

• D.

  RINEX

• E.

  SIRGAS

No nivelamento para implantação de uma adutora, a partir de uma única estação, foi realizada uma leitura de 1678 mm no primeiro ponto.

Qual a leitura a ser realizada num ponto localizado a 50 m do primeiro, sabendo que a declividade da adutora é de –3%?

• A.

  0178 mm

• B.

  0340 mm

• C.

  1500 mm

• D.

  1667 mm

• E.

  3178 mm

Um ângulo zenital de 45° corresponde a um ângulo vertical em modo de porcentagem de:

• A.

  10%.

• B.

  45%.

• C.

  50%.

• D.

  100%.

• E.

  45°.

Acessório utilizado em goniômetros, permitindo orientá-los segundo a direção do meridiano magnético.

• A.

  Prumo laser

• B.

  Declinatória

• C.

  Ocular cotovelo

• D.

  Adaptador de base

• E.

  Compensador magnético

Na locação topográfica e no controle dimensional da obra, qual o número mínimo de vértices poligonais consecutivos e referências de nível devem ser implantados fora do imóvel, em locais julgados estáveis e seguros, de forma a garantir toda a execução das obras, incluindo o “como construído” (as built)?

• A.

  1

• B.

  2

• C.

  3

• D.

  4

• E.

  5

Distância vertical entre as curvas de nível que varia de acordo com a escala da carta, com o relevo e com a precisão do levantamento.

• A.

  Cota

• B.

  Nível

• C.

  Mestra

• D.

  Equidistância

• E.

  Altitude

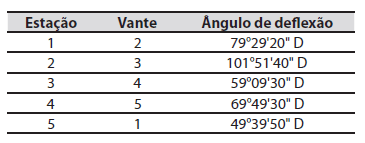

Uma poligonal fechada foi medida, utilizando-se ângulos por deflexão, conforme planilha abaixo:

Qual o erro de fechamento angular cometido?

• A.

  01’

• B.

  10°

• C.

  10”

• D.

  50”

• E.

  179°59’50”

Em uma planta topográfica planialtimétrica na escala 1:500 mediu-se uma distância de 8 cm entre os pontos A e B.

Sabendo-se que a cota do ponto A é de 250 m, e do ponto B, 245 m, qual a distância no terreno, a partir do ponto A, de um ponto de cota 248 m?

• A.

  4,8 cm

• B.

  4,8 m

• C.

  24 m

• D.

  37,5 m

• E.

  48 m

Com um teodolito instalado no ponto A e uma mira no ponto B foram realizadas as seguintes leituras:

- no fio superior 2500, sendo a tangente do ângulo vertical de 0.10;

- no fio inferior 1500, sendo a tangente do ângulo vertical 0,06.

Qual a distância horizontal entre os pontos A e B?

• A.

  25 m

• B.

  50 m

• C.

  60 m

• D.

  100 m

• E.

  340 m
