Questões de Engenharia Cartográfica e de Agrimensura da Ministério da Defesa - Comando da Aeronáutica

Um efeito indesejado no tratamento digital de imagens de satélite é o denominado ruído, que ocorre em função de uma falha momentânea no sistema de registro da energia refletida em uma área do terreno no instante do imageamento. Quando acontece, a imagem fica com uma falha bem visível, como exemplificado na figura a seguir.

 Uma técnica simples utilizada para correção do valor zero da radiância do pixel no local do ruído é

• A. aplicar filtro de espalhamento de Mie.
• B. aplicar filtro de espalhamento de Rayleigh.
• C. reamostrar por contraste de feições toda a cena.
• D. utilizar a média da radiância das linhas superior e inferior.

Em Sensoriamento Remoto, diversas análises podem ser feitas acerca da superfície terrestre através de uma técnica denominada classificação de imagens. A classificação é um processo de extração de informações em imagens para identificar padrões e objetos homogêneos utilizados para mapear áreas de interesse. Com isso, obtêm-se informações derivadas que serão representadas cartograficamente e formarão os denominados mapas temáticos.

Existem duas formas principais de classificação: a denominada classificação não supervisionada e a supervisionada. Essa última pode ser entendida como

• A. determinação da resolução espectral de alvos predefinidos e entrelace com filtros de mistura espectral.
• B. discretização de padrões de resolução espacial de cada pixel da imagem com padrões preestabelecidos.
• C. batimento de padrões radiométricos da imagem com base em uma amostra de área fornecida pelo analista.
• D. reconhecimento de padrões espectrais na imagem com base em uma amostra de área fornecida pelo analista.

Em áreas com grande cobertura de nuvens e vegetação mais densa, o mapeamento com sensores convencionais fica extremamente prejudicado. Uma alternativa é o imageamento com sensores radar. A respeito dos sensores radar, avalie as afirmações a seguir:

I. Transmite um pulso de micro-ondas em direção ao alvo, recebe a energia retroespalhada e registra a potência, a variação temporal e o tempo de retorno do pulso retroespalhado.

II. Transmite um pulso de infravermelho em direção ao alvo, recebe a luminescência retroespalhada e registra a potência de radiação incidente.

III. Transmite um pulso de laser em direção ao alvo, recebe a variação do campo eletromagnético e registra a emitância retroespalhada.

Está correto apenas o que se afirma em

• A. I.
• B. II.
• C. I e II.
• D. II e III.

Ao interagir com objetos da superfície terrestre, a radiação refletida é detectada por sensores a bordo dos satélites artificiais. As imagens geradas possuem algumas características que devem ser observadas pelo usuário, a fim de que seja empregada a melhor técnica para extração de informação e as possibilidades e restrições sejam conhecidas a priori.

Uma das características da imagem é a resolução espacial que é definida como sendo a

• A. condição de o sensor registrar a potência e variação de temperatura.
• B. probabilidade de correção radiométrica e espectral no espaço imagem.
• C. capacidade de o sensor detectar objetos a partir de uma determinada dimensão.
• D. possibilidade de o sensor registrar a radiação em diferentes regiões do espectro.

As loxodrômicas são curvas que cortam os meridianos sobre os mesmos ângulos (azimute constante) e tendem aos polos pela sua característica espiral.

As loxodrômicas podem ser representadas também por linhas retas quando projetadas. Um exemplo prático do uso de loxodrômicas é o(a)

• A. mapa de prospecção minerária.
• B. carta topográfica em projeção cônica equivalente.
• C. carta de navegação na projeção cônica conforme de Lambert ou na projeção UTM.
• D. mapa do mundo ao milionésimo na projeção Universal Transversa de Mercator (UTM) cilíndrica conforme.

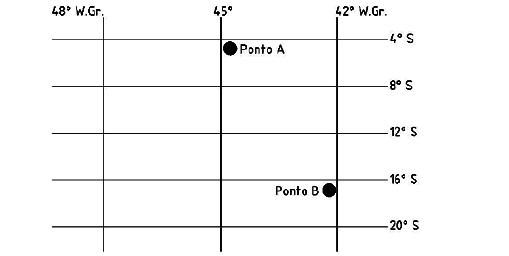

A convergência meridiana é o ângulo formado entre as direções do norte verdadeiro ou geográfico e do norte de quadrícula associados a um ponto na projeção. Analise atentamente a figura a seguir.

Após análise da figura acima, pode-se afirmar que a convergência meridiana do Ponto A é

• A. igual a do Ponto B.
• B. maior que a do Ponto B.
• C. menor que a do Ponto B.
• D. nula em ambos os pontos.

Para subsidiar as primeiras investigações acerca de uma área onde será implantado um grande empreendimento do Governo Federal, está sendo utilizada uma carta topográfica com informações atualizadas com auxílio de Sensoriamento Remoto para o ano de 2016.

A referida carta possui a seguinte nomenclatura: SF-23-Y-D-IV-2-NE. Portanto, a escala da mesma vale

• A. 1:10.000
• B. 1:25.000
• C. 1:50.000
• D. 1:100.000

Projeção Cartográfica é uma transformação matemática executada sobre pontos da superfície curva terrestre, de forma a representá-los sobre uma superfície plana provocando o mínimo de distorções.

Em relação à classificação das projeções, uma projeção cartográfica pode ser

• A. cilíndrica, polar, ortográfica.
• B. azimutal, cônica, transversa.
• C. cilíndrica, transversa, conforme.
• D. estereográfica, equivalente, conforme.

Em Cartografia, a precisão gráfica é definida como sendo a menor grandeza medida no terreno, possível de ser representada em planta e em uma determinada escala. Em representações impressas, a menor dimensão gráfica que se consegue representar em planta é 0,2mm.

No que se refere à precisão gráfica na Cartografia, pode-se afirmar que, em uma planta na escala

• A. 1:5.000, a menor dimensão tolerável no terreno é de 75cm.
• B. 1:10.000, a menor dimensão tolerável no terreno é de 2m.
• C. 1:25.000, a menor dimensão tolerável no terreno é de 22,5cm.
• D. 1:50.000, a menor dimensão tolerável no terreno é de 50m.

Modelo Digital de Terreno (MDT) é uma representação estatística de uma superfície contínua do terreno por um número de pontos selecionados com coordenadas conhecidas. Associa-se à superfície efetiva do terreno, sem cobertura ou edificações. São aplicações do MDT:

I. geração automática de curvas de nível.

II. geração de waypoint.

III. cálculo de volume.

Está correto apenas o que se afirma em

• A. I.
• B. II.
• C. I e II.
• D. I e III.
