Questões de Engenharia Civil

“Qualquer armadura que não seja usada para produzir forças de protensão, isto é, que não seja previamente alongada” refere-se à armadura:

Segundo a NBR nº 6.118/2014 (Projeto de estruturas de concreto — Procedimento), nas lajes maciças devem ser respeitados os seguintes limites mínimos para a espessura, EXCETO:

“Um dos plásticos mais nobres e de melhor qualidade. Usado como reforço de telhas plásticas, em buchas de fixação e como ‘ferragens’ para armários (dobradiças, trincos, puxadores etc.).” Trata-se de:

Para a execução de projetos de estruturas metálicas, utilizam-se comumente perfis de aço formado a frio. Elas podem ser aplicadas em situações que oferecem mais vantagens, quando comparadas com as estruturas de concreto armado, como vencer maiores vãos, tornar a estrutura mais leve ou esbelta ou diminuir prazos de execução.
O perfil abaixo desponta como um dos mais utilizados, quando se trata desse tipo de construção.
A partir da figura, assinale a alternativa que apresenta, respectivamente, o nome do perfil, o nome da estrutura A e o nome da estrutura B.

Elemento estrutural de uma edificação, bidimensional, caracterizado por ter a espessura muito menor do que as outras duas dimensões, com cargas transversais e submetidas à flexão. Geralmente, apoia-se em vigas que, por sua vez, apoiam-se em pilares e realizam a distribuição adequada da carga da edificação. É constituída por um conjunto de vigas que se cruzam, solidarizadas pela mesa. É moldada in loco ou com nervuras pré-moldadas, cuja zona de tração para momentos positivos esteja localizada nas nervuras entre as quais pode ser colocado material inerte.

Podemos classificar a estrutura supracitada como:

Para execução da pavimentação de uma rodovia, são preparados diversos tipos de camadas, cada uma, com seu propósito específico. Associe a primeira coluna à segunda, com a descrição que melhor representa a camada citada.
I - Base. II - Reforço do Subleito. III - Regularização do Subleito. IV - Revestimento. V - Sub-Base VI - Subleito.
( ) É uma camada de espessura constante, posta por circunstâncias técnico-econômicas, acima da regularização, com características geotécnicas inferiores ao material usado na camada que lhe for superior, porém melhor que o material do subleito. ( ) É a camada complementar à base, quando, por circunstâncias técnicas e econômicas, não for aconselhável construir a base diretamente sobre a regularização ou reforço do subleito. ( ) Camada destinada a resistir e distribuir ao subleito, os esforços oriundos do tráfego e sobre a qual se construirá o revestimento. ( ) É o terreno de fundação onde será apoiado todo o pavimento. Deve ser considerado e estudado até as profundidades em que atuam significativamente as cargas impostas pelo tráfego. ( ) É a camada superior destinada a resistir diretamente às ações do tráfego e transmiti-las de forma atenuada às camadas inferiores, impermeabilizar o pavimento, além de melhorar as condições de rolamento. ( ) É a operação destinada a conformar o leito, transversal e longitudinalmente. Poderá ou não existir, dependendo das condições do leito.
Assinale a alternativa que contém a alternativa CORRETA, de cima para baixo.

Durante uma obra em execução, foi necessário produzir uma medida de concreto, com o seguinte traço (C=1; A=3; B=4), a qual foi executada com o auxílio de uma betoneira e mensurada utilizando-se uma padiola.
Calcule as quantidades e alturas das padiolas de areia úmida e brita, respectivamente, que serão utilizadas para o traço com 1 saco de cimento, levando-se em consideração as informações abaixo:
• Saco de cimento de 50 kg. • Volume do saco de cimento = 36 litros = 36000 cm3 . • Largura e comprimento da Padiola = 35 x 45 cm. • Altura máxima da padiola = 35 cm. • Inchamento da areia seca para areia úmida = 30%. • Traço (C=1; A=3; B= 4)

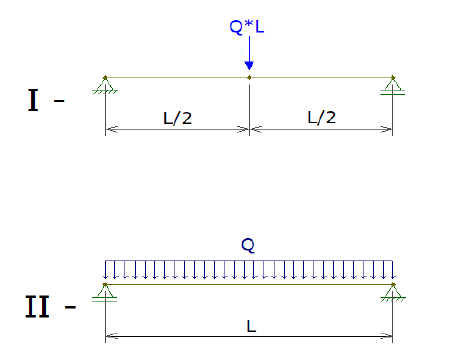

A partir da análise dos modelos estruturais I e II a seguir, responda:

Qual a relação comparativa dos resultados de ambos os modelos, ao analisar os momentos e cortantes finais?

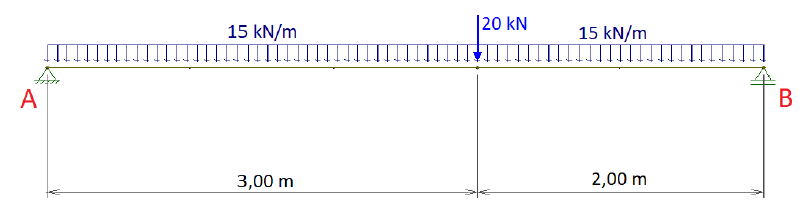

Ao analisar a estrutura abaixo, defina os valores de momento máximo em kN.m e as reações de apoio em A e B em kN.

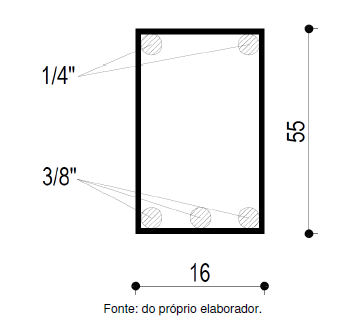

Um engenheiro civil foi contratado para a execução do cálculo estrutural de concreto armado, para uma residência unifamiliar. Proveniente desse projeto, separou-se uma viga, para realizar uma análise. A viga possui uma seção transversal de 16 cm X 55 cm, e a seguinte disposição de barras longitudinais.

Baseando-se na NBR6118:2014 e na NBR 7480:2007, a área da seção transversal da viga (A) e a área da seção transversal da armadura longitudinal (As + As’), em cm², é, respectivamente:
