Questões de Engenharia Civil

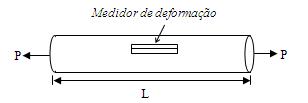

Para a barra de seção circular representada na figura abaixo, com 10mm de diâmetro, comprimento L = 2,1 metros e que é carregada como se mostra, foi medida uma deformação axial = 3.1 x 10^-3 por um medidor de deformação colocado na barra. O alongamento total da barra esperado para este carregamento é:

• A. 243,47mm
• B. 78,54mm
• C. 20,18mm
• D. 6,51mm
• E. 3,10mm

A NBR 5410/1997, tratando de cargas de tomadas, preconiza que às tomadas de uso específico deve ser atribuída uma potência

• A.

  igual à potência nominal do equipamento a ser alimentado

• B.

  de, no mínimo, 1500 VA e no máximo 2200 VA, para tensão de 220 volts

• C.

  igual a 1,25 vezes a potência nominal do equipamento a ser alimentado

• D.

  de, no mínimo, 600 VA por tomada, até duas tomadas, e 100 VA, por tomada, para as excedentes

• E.

  de, no mínimo, 600 VA por tomada, até três tomadas, e 100 VA, por tomada, para as excedentes

Determine a posição da linha neutra em função da altura útil "d", entre os domínios 3 (flexão simples – seção subarmada) e 4 (flexão simples – seção superarmada), no estado limite último (encurtamento máximo do concreto = 3,5mm/m). Considere que o aço tem um limite de escoamento de cálculo f_yd = 500 MPa e um módulo de deformação longitudinal E = 2,1 x 10⁵ MPa

• A. 0,90 d
• B. 0,85 d
• C. 0,80 d
• D. 0,70 d
• E. 0,60 d

O máximo esforço cortante (em valor absoluto) na viga da figura vale:

• A. 100 kgf
• B. 200 kgf
• C. 300 kgf
• D. 150 kgf
• E. 600 kgf

Deseja-se projetar uma viga simplesmente apoiada em concreto protendido com um vão de 12 metros, base de 35cm e altura de 100cm, com uma carga total, inclusive o peso próprio, igual a 32 kN/m. Calcule a força de protensão necessária para que a seção permaneça totalmente comprimida, supondo um cabo retilíneo centrado.

• A. 3456 kN
• B. 32 kN
• C. 576 kN
• D. 0 kN
• E. 9874 kN

O primeiro requisito para se abordar qualquer problema de Mecânica dos Solos consiste num conhecimento tão perfeito quanto possível das condições do subsolo, isto é, no reconhecimento da disposição, natureza e espessura das suas camadas, assim como das suas características, nível de água e respectiva pressão. Quanto às amostras de solo, isto é, à porção de solo representativa da massa da qual ela foi extraída, distingue-se que as deformadas se destinam:

• A. à execução de ensaios para determinação das propriedades físicas e mecânicas do solo.
• B. a arquivo para confrontação das propriedades do solo em outro momento.
• C. à identificação e classificação do solo.
• D. a expressar a quantidade e profundidade do solo no local.
• E. às características de saturação do solo.

A viga da figura tem seção transversal retangular com largura b = 6,0 cm e altura h = 12,0 cm. O material tem módulo de elasticidade E = 150000 kgf/cm². Nessas condições, o máximo deslocamento vertical (flecha) vale:

• A. 2,57 cm
• B. 1,80 cm
• C. 3,40 cm
• D. 1,57 cm
• E. 3,08 cm

O número de sondagens necessário para um determinado terreno variará com a importância da obra, uniformidade das camadas do subsolo e carga a ser transmitida. A ABNT recomenda para a profundidade mínima uma vez e meia a menor dimensão da área construída, quando essa dimensão for inferior a 25 m, ou uma vez, quando for maior que 25 m. Para o número de furos, para cada 200 m2 de área ocupada, recomenda-se o número mínimo de furos igual a:

• A. 2.
• B. 3.
• C. 4.
• D. 1.
• E. 5.

As perícias de Engenharia podem versar sobre:

 I. Arbitramento ou avaliação.

 II. Exame ou vistoria.

III. Avaliação ou arbitramento.

O item está CORRETO em:

• A.

  I apenas

• B.

  II e III apenas

• C.

  I e II apenas

• D.

  I, II e III

A viga em balanço da figura tem seção transversal retangular constante com largura b = 6,0 cm e altura h = 12,0 cm. Para o carregamento indicado a máxima tensão normal de compressão na flexão vale

• A. 328,5 kgf/cm²
• B. 412,6 kgf/cm²
• C.

  277,8 kgf/cm²

• D. 159,7 kgf/cm²
• E. 218,7 kgf/cm²
