Questões de Engenharia Civil do ano 2003

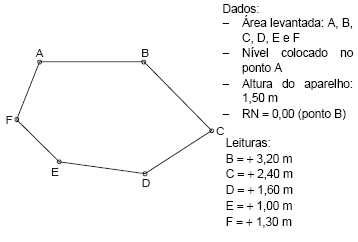

Para responder às questões de números 31 e 32 considere a figura e os dados a seguir.

A curva de nível + 1,00 m

• A.

  aproxima-se mais do ponto C.

• B.

  coincide com o ponto B.

• C.

  passa entre os pontos A e F.

• D.

  coincide com o ponto C.

• E.

  passa fora da área considerada.

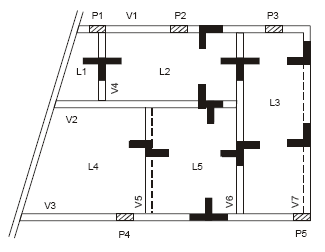

As questões de números 33 e 34 referem-se à figura abaixo.

Observando a figura,

• A.

  V1 é uma viga invertida.

• B.

  L4 é uma laje rebaixada.

• C.

  V7 é uma viga invertida.

• D.

  V4 é uma viga balcão.

• E.

  L2 é uma laje cogumelo.

As questões de números 33 e 34 referem-se à figura abaixo.

É correto afirmar que

• A.

  a viga V6 é contínua e V4 é bi-apoiada.

• B.

  L3 é engastada em L5.

• C.

  V2 é uma viga invertida.

• D.

  os pilares são metálicos.

• E.

  L5 é rebaixada e V1 é contínua com balanço.

Para comandar diversas lâmpadas do mesmo ponto de luz deve-se utilizar

• A.

  um interruptor tripolar.

• B.

  uma minuteria.

• C.

  um interruptor de várias seções.

• D.

  um interruptor bipolar.

• E.

  um interruptor unipolar.

Os disjuntores do tipo quick-lag são dispositivos usualmente empregados na proteção de circuitos elétricos de iluminação, cujo funcionamento baseia-se pelo princípio

• A.

  eletromecânico.

• B.

  térmico e magnético.

• C.

  termo-fusão rápida.

• D.

  térmico.

• E.

  eletromagnético.

De acordo com as normas brasileiras, as edificações devem ser protegidas por sistemas de mangotinho ou de hidrantes

• A.

  independentemente da área construída.

• B.

  dependendo da ocupação/uso.

• C.

  em edifícios somente acima de 12 andares.

• D.

  em área construída superior a 750 m2.

• E.

  independentemente da altura e da área construída.

Toda rede de distribuição predial de água fria deve ser projetada de forma que, em qualquer ponto, apresente pressão estática máxima e pressão dinâmica mínima, respectivamente, de

• A.

  40 e 0,5 mH2O.

• B.

  40 e 5,0 mH2O.

• C.

  40 e 10,0 mH2O.

• D.

  50 e 5,0 mH2O.

• E.

  50 e 10,0 mH2O.

Em uma instalação elevatória de um prédio, cuja sucção é negativa, a altura de sucção é de 2 m, a altura de recalque é de 63 m e a perda de carga total é de 10 m. Então, a altura geométrica de recalque é de

• A.

  75 m.

• B.

  73 m.

• C.

  71 m.

• D.

  65 m.

• E.

  61 m.

O golpe de aríete que se observa na operação de válvulas de descarga em instalações prediais é resultante da

• A.

  pressão elevada na válvula.

• B.

  vazão de descarga elevada.

• C.

  presença de ar na tubulação.

• D.

  aceleração brusca da velocidade do fluxo.

• E.

  desaceleração rápida do escoamento.

O tubo de saída do reservatório elevado para abastecer o sistema de hidrantes ou de mangotinhos de um prédio deve

• A.

  ser provido de uma válvula de gaveta.

• B.

  ser provido de válvula de gaveta e de válvula de retenção.

• C.

  ser provido de duas válvulas de gaveta.

• D.

  ter passagem totalmente livre.

• E.

  sempre ser provido de bomba de pressurização.
