Questões de Engenharia Civil do ano 2004

As estruturas de concreto armado devem atender a requisitos de projeto que garantam as suas condições de segurança e funcionalidade. Com relação a projeto de estruturas de concreto armado, julgue os seguintes itens.

No caso de furos que atravessam vigas na direção de sua largura, a distância mínima do furo à face mais próxima da viga deve ser no mínimo igual a 5 cm e duas vezes o cobrimento previsto para essa face, além de se ter que atender a outros requisitos que garantam a estabilidade da viga.

• C. Certo
• E. Errado

As estruturas de concreto armado devem atender a requisitos de projeto que garantam as suas condições de segurança e funcionalidade. Com relação a projeto de estruturas de concreto armado, julgue os seguintes itens.

Os elementos estruturais não podem conter canalizações embutidas que estejam pressurizadas.

• C. Certo
• E. Errado

As estruturas de concreto armado devem atender a requisitos de projeto que garantam as suas condições de segurança e funcionalidade. Com relação a projeto de estruturas de concreto armado, julgue os seguintes itens.

Se a massa específica real do concreto não for conhecida, para efeito de cálculo, adota-se para o concreto armado o valor 2.500 kg/m³.

• C. Certo
• E. Errado

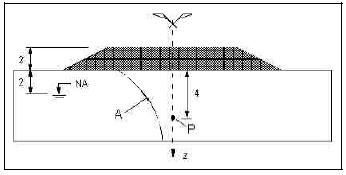

       A mecânica dos solos é de fundamental importância para o dimensionamento e construção de diversos tipos de obras civis. A figura acima apresenta um aterro homogêneo, com comprimento (normal ao plano do desenho) infinito, sobre uma camada de solo homogêneo e de espessura constante. O peso específico do solo de fundação acima do nível d'água é igual a 14 kN/m³ e abaixo do nível d'água o solo pode ser considerado saturado, com peso específico saturado igual a 16 kN/m³.

A partir das informações acima, julgue os itens a seguir, considerando que as medidas na figura estão em metros e que o peso específico da água é igual a 10 kN/m³.

Antes da construção do aterro, a tensão vertical efetiva no ponto P é igual a 60 kPa.

• C. Certo
• E. Errado

       A mecânica dos solos é de fundamental importância para o dimensionamento e construção de diversos tipos de obras civis. A figura acima apresenta um aterro homogêneo, com comprimento (normal ao plano do desenho) infinito, sobre uma camada de solo homogêneo e de espessura constante. O peso específico do solo de fundação acima do nível d'água é igual a 14 kN/m³ e abaixo do nível d'água o solo pode ser considerado saturado, com peso específico saturado igual a 16 kN/m³.

A partir das informações acima, julgue os itens a seguir, considerando que as medidas na figura estão em metros e que o peso específico da água é igual a 10 kN/m³.

A curva indicada pela letra A representa corretamente a variação dos valores das tensões cisalhantes ao longo da profundidade sobre o eixo indicado pela letra z, após a construção do aterro.

• C. Certo
• E. Errado

       A mecânica dos solos é de fundamental importância para o dimensionamento e construção de diversos tipos de obras civis. A figura acima apresenta um aterro homogêneo, com comprimento (normal ao plano do desenho) infinito, sobre uma camada de solo homogêneo e de espessura constante. O peso específico do solo de fundação acima do nível d'água é igual a 14 kN/m³ e abaixo do nível d'água o solo pode ser considerado saturado, com peso específico saturado igual a 16 kN/m³.

A partir das informações acima, julgue os itens a seguir, considerando que as medidas na figura estão em metros e que o peso específico da água é igual a 10 kN/m³.

Caso o solo empregado na construção do aterro seja um solo coesivo, o método do frasco de areia pode ser utilizado para a determinação da sua massa específica no campo.

• C. Certo
• E. Errado

       A mecânica dos solos é de fundamental importância para o dimensionamento e construção de diversos tipos de obras civis. A figura acima apresenta um aterro homogêneo, com comprimento (normal ao plano do desenho) infinito, sobre uma camada de solo homogêneo e de espessura constante. O peso específico do solo de fundação acima do nível d'água é igual a 14 kN/m³ e abaixo do nível d'água o solo pode ser considerado saturado, com peso específico saturado igual a 16 kN/m³.

A partir das informações acima, julgue os itens a seguir, considerando que as medidas na figura estão em metros e que o peso específico da água é igual a 10 kN/m³.

O amostrador utilizado na sondagem à percussão não seria indicado para a retirada de amostras indeformadas do solo de fundação do aterro.

• C. Certo
• E. Errado

No nivelamento de uma área, o nível é colocado no ponto A com altura de aparelho de 1,50 m. As leituras de mira dos pontos B (RN=0), C e D estão indicadas abaixo.

Nessas condições, os níveis dos pontos A, C e D são, respectivamente:

• A.

  0 ; 0,80 e 0,40

• B.

  0,70; 1,40 e 1,80

• C.

  0,70; 1,50 e 1,10

• D.

  1,50; 0,70 e 1,10

• E.

  3,70; 3,00 e 2,60

A função de um retificador é transformar corrente

• A.

  trifásica em corrente alternada monofásica.

• B.

  contínua em corrente alternada.

• C.

  alternada bifásica em corrente alternada monofásica.

• D.

  trifásica em corrente alternada bifásica.

• E.

  alternada em corrente contínua.

Considere a figura abaixo.

Qual das linhas tracejadas da figura acima, identificadas pelas letras a, b, c, d, e, poderá corresponder coerentemente a um curso d'água?

• A.

  a

• B.

  b

• C.

  c

• D.

  d

• E.

  e
