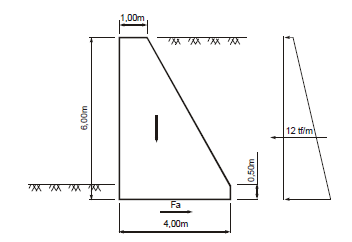

Considere a figura abaixo.

Para que o equilíbrio do muro de arrimo representado seja garantido contra translação, o valor da carga vertical a ser acrescida ao peso próprio, em tf/m, é

• A.

  10

• B.

  12

• C.

  18

• D.

  35

• E.

  45

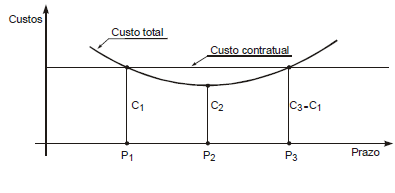

No gráfico abaixo, estão representados o custo total e o custo contratual de uma determinada fase de uma obra. Considere-o para responder às questões de números 33 e 34.

O lucro máximo é representado por

• A.

  C₂

• B.

  2C₁ - C₂

• C.

  C₁ - C₂

• D.



• E.

  C₁

Um observador situado no ponto A, e com o auxílio de uma bússola, localizou o ponto B com azimute magnético de 130° à direita.

Sabendo-se que a declinação magnética é de 7° 45'W, o azimute verdadeiro, desprezando-se o desvio da agulha, é de:

• A. 137° 45'
• B. 130° 00'
• C. 122° 15'
• D. 47° 45'
• E. 32° 15'

Um observador, no ponto A, utilizando-se de um nível, "leu" na mira o valor de 2,50 m.

Sabendo-se que a cota do ponto A é de 96,50 m e que a altura do aparelho (AA) é de 1,40 m, qual a cota do ponto B?

• A. 99,00
• B. 97,60
• C. 96,50
• D. 95,40
• E. 94,00

O lucro máximo é representado por

• A.

  C₂

• B.

  2C₁ − C₂

• C.

  C₁ − C₂

• D.



• E.

  C₁

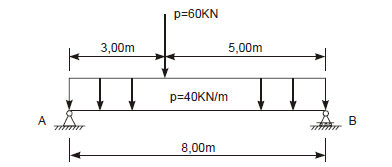

Considere a figura abaixo para responder às questões de números 42 a 44.

A distância do ponto onde ocorre o momento fletor máximo, em relação ao apoio A, é, em metros, aproximadamente:

• A. 4,00
• B. 3,85
• C. 4,15
• D. 4,50
• E. 4,85

Analise as afirmativas abaixo com relação à treliça plana reticulada, simétrica em relação ao eixo vertical que passa pela barra DG e que está submetida ao carregamento como indicado na figura abaixo.

I- Os valores das reações verticais nos apoios AeB são iguais.

I I- As barras EB e AC estão submetidas à compressão.

III- As barras D F e D H estão submetidas àtração.

IV- A barra D G está submetida àtração.

V- As barras FG e GH estão submetidas à compressão.

Das afirmativas acima, estão corretas apenas:

• A.

  I,IIeIII;

• B.

  I,IIIeIV;

• C.

  III,IVeV;

• D.

  I,IIIeV;

• E.

  I,IIeIV.

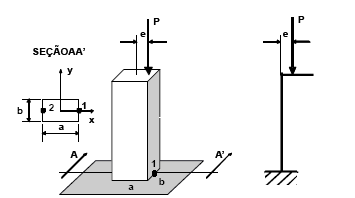

O pilar apresentado abaixo será utilizado em uma estrutura para suportaro trilho de umaponte rolante estando submetido a uma carga com uma excentricidade . Com base nesta situação, julgue os itensabaixo.

I- Quanto maior for a excentricidade , menor será a carga suporta da pelo pilar.

I I- O ponto 1 na seção transversal do pilar está submetido à compressão.

III- O ponto 2 na seção transversal do pilar está submetido à compressão.

IV- O coeficiente teórico de comprimento efetivo de flambagem(K ) para o pilar é igual a2,0.

V- Se a carga fosse aplicadas em excentricidade, ou seja, no centróide da seção transversal do pilar e supondo-seque não existam contraventamentos, a flambagem ocorreria em torno do eixo y. Das afirmativas acima, estão corretas apenas:

• A.

  I,IIeIII;

• B.

  I,IIIeIV;

• C.

  I,IIeV;

• D.

  I,IIeIV;

• E.

  III,IVeV.

A figura a seguir apresenta o estado plano de tensões em um determinado ponto de um elemento estrutural.Amáximatensãodecisalhamento( )eas tensõesprincipais( e )valem,respectivamente:

• A.

  =50,0MPa, =70,0MPae =-30,0MPa;

• B.

  =50,0MPa, =30,0MPae =-70,0MPa

• C.

  =44,7MPa, =14,7MPae =-74,7MPa;

• D.

  =44,7MPa, =74,7MPae =-14,7MPa;

• E.

  =50,0MPa, =80,0MPae =-20,0Mpa;

Aligação apresentada a baixo é constituída de seis parafusos e foi dimensionada para resistir a carga excêntrica de 73,59kN. Considerando-se que a placa é rígida, o esforço no parafuso mais solicitado é aproximada mente igual a:

• A.

  12,27kN;

• B.

  10,04kN;

• C.

  20,07kN;

• D.

  30,00kN;

• E.

  40,00kN.
