Questões de Engenharia Civil do ano 2005

Pode-se definir fundação como o componente responsável pela transmissão dos esforços da edificação ao solo subjacente. Existem vários tipos de fundação que respondem às mais diversas combinações de esforços e terrenos e, portanto, é importante definir qual deles melhor se adapta a determinado arranjo. No que se refere a esse assunto, julgue os itens subseqüentes.

A cravação de estaca em terreno arenoso pode ser feita pelo processo de injeção de água.

• C. Certo
• E. Errado

A fundação é a base de toda construção. Os principais tipos de fundação são as rasas ou diretas, que incluem as sapatas e o radier, e as profundas ou indiretas, que incluem as estacas. Em uma construção, as lajes são responsáveis pelo suporte de todas as cargas antes de transmiti-las às vigas. Alguns dos tipos de lajes mais utilizados são as de concreto estrutural ou maciças, as pré-fabricadas convencionais, as pré-fabricadas treliçadas e as pré-fabricadas protendidas. Com relação às características dos diversos tipos de fundações e lajes, julgue os itens a seguir. A sapata isolada simples, ou armada, é utilizada em construções térreas ou com cargas relativamente baixas, para melhor transmitir as cargas distribuídas.

• C. Certo
• E. Errado

A fundação é a base de toda construção. Os principais tipos de fundação são as rasas ou diretas, que incluem as sapatas e o radier, e as profundas ou indiretas, que incluem as estacas. Em uma construção, as lajes são responsáveis pelo suporte de todas as cargas antes de transmiti-las às vigas. Alguns dos tipos de lajes mais utilizados são as de concreto estrutural ou maciças, as pré-fabricadas convencionais, as pré-fabricadas treliçadas e as pré-fabricadas protendidas. Com relação às características dos diversos tipos de fundações e lajes, julgue os itens a seguir. A estaca é utilizada para transmitir as cargas concentradas dos pilares de construções assentadas em terrenos que possuam alta resistência ou que não tenham água (lençol freático) muito próxima da superfície do terreno.

• C. Certo
• E. Errado

A elevação da água por bombas ou equipamentos diversos tem papel importante em instalações hidráulicas. Assinale a opção correta no que se refere a bombas e equipamentos utilizados no recalque de água.

• A.

  Bombas de êmbolo são classificadas como axiais.

• B.

  Carneiro hidráulico é exemplo de bomba de pistão.

• C.

  Bombas centrífugas podem trabalhar afogadas.

• D.

  Uma bomba com ejetor não funciona se o nível de sucção for maior que 7 metros.

• E.

  Não é possível a elevação de água em poços tubulares profundos com emprego de ar comprimido.

Uma instalação predial de esgoto sanitário compreende diversos componentes, cujo funcionamento adequado garante que a instalação tenha bom desempenho. Acerca desses componentes e seus funcionamentos, assinale a opção correta.

• A.

  Tubos de queda podem ser prolongados para permitir ventilação do sistema.

• B.

  Instalações sanitárias em cota inferior ao coletor público devem lançar seus efluentes em galerias de águas pluviais.

• C.

  O desconector evita o refluxo de esgotos para as canalizações de água de abastecimento.

• D.

  Ramais de descarga devem ter funcionamento hidráulico como conduto forçado.

• E.

  A canalização primária é aquela com proteção contra acesso de gases provenientes do coletor público.

Os aparelhos hidráulicos devem ser instalados de acordo com um projeto adequado de sistemas prediais de água fria. Para tanto, as perdas de carga são elementos decisivos no estudo de um bom projeto. Desses valores de perda de carga aparece em destaque o valor da perda de carga unitária, identificada na norma por "J" e medida em kPa/m. Considerando essa grandeza, são apresentadas as proposições abaixo.

É INCORRETO o que se afirma em

• A.

  I, apenas.

• B.

  I e II, apenas.

• C.

  I e III, apenas.

• D.

  II e III, apenas.

• E.

  I, II e III.

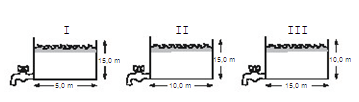

Verifique as características geométricas dos reservatórios de água representados abaixo. Estão cheios até o limite indicado nas cotas ao lado de cada desenho.

Desprezando qualquer perda de carga localizada ou dis- tribuída no sistema, desde o nível superior de água até o eixo da torneira indicada na base de cada reservatório, é correto afirmar que

• A.

  os reservatórios II e III fornecem a maior carga, sendo que ambos vão gerar igualmente 150 kPa.

• B.

  os reservatórios I e III fornecem cargas diferentes, sendo que I fornecerá a metade da carga de II.

• C.

  os reservatórios I e II fornecem a maior carga, sendo que ambos vão gerar igualmente 150 kPa.

• D.

  os reservatórios I, II e III fornecem, respectiva- mente, 5 mca, 10 mca e 15 mca de carga.

• E.

  apenas o reservatório II fornece a maior carga dos três, no valor de 750 kPa a mais que o reservatório I.

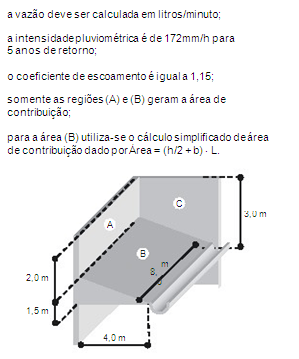

Para dimensionar um sistema de captação de águas plu- viais de uma residência, esquematizado abaixo, é preciso calcular a área de contribuição máxima que pode atingir o sistema e, depois, calcular a vazão que atingirá a calha. Desta maneira, sabendo que:

Pode-se afirmar que os valores para a área de contri- buição e para a vazão na calha serão, respectivamente,

• A.

  44 m² e 147,35L/min

• B.

  46 m² e 151,65L/min

• C.

  48 m² e 155,87L/min

• D.

  50 m² e 161,35L/min

• E.

  52 m² e 167,69L/min

Nas instalações prediais de águas pluviais, para fins de projeto, em coberturas e áreas onde empoçamento ou extravasamento não possa ser tolerado, o período de retorno, em anos, e a duração da precipitação, em minutos, devem ser fixados respectivamente em:

• A.

  1; 5;

• B.

  1; 10;

• C.

  25; 5;

• D.

  25; 5;

• E.

  5; 15.

O sistema de PÓS-TRATAMENTO dos esgotos cuja DBO dos afluentes recebidos está praticamente estabilizada e que tem como objetivos a remoção de nutrientes, fósforo e nitrogênio e de microorganismos patogênicos é o de:

• A.

  lagoas de decantação;

• B.

  lagoas aeradas mecanicamente;

• C.

  lagoas facultativas;

• D.

  lagoas de eutroficação;

• E.

  lagoas de maturação.
